Module đo dòng và điện áp 3 pha điện xoay chiều AC kết nối RS485, 4G/WIFI/Ethernet (3 Phase power measurement ) là một thiết bị tiên tiến được sử dụng để đo lường và giám sát các thông số điện quan trọng trong hệ thống điện 3 pha. Module này có khả năng đo: dòng điện, điện áp, công suất tác dụng, tổng công suất hoạt động, công suất phản kháng, công suất biểu kiến, hệ số công suất, tổng công suất.
Module được sử dụng nhiều trong: giám sát hệ thống điện nhà máy, xí nghiệp, quản lý năng lượng trong các hệ thống điện, thu thập dữ liệu phân tích và báo cáo,…
( Module hỗ trợ điều khiển qua ứng dụng điện thoại )
( Đa dạng sử lựa chọn với giao thức 4G WIFI )
( Kết nối thêm module ngoài để sử dụng WIFI và 4G )
( Ứng dụng đa dạng có thể kết hợp với nhiều thiết bị )
Tính năng nổi bật
- Kết nối đa dạng: Hỗ trợ kết nối RS485, 4G/WIFI/Ethernet, giúp bạn dễ dàng kết nối với các thiết bị khác như PLC, SCADA, máy tính, điện thoại thông minh, v.v.
- Điều khiển từ xa: Cho phép bạn điều khiển module từ xa thông qua app điện thoại hoặc máy tính, giúp bạn quản lý hệ thống điện 3 pha một cách tiện lợi và hiệu quả.
- Lưu trữ dữ liệu: Module có thể lưu trữ dữ liệu đo lường trong thời gian dài, giúp bạn truy xuất và phân tích dữ liệu dễ dàng.
- Cảnh báo: Module có thể cài đặt cảnh báo khi các thông số điện vượt quá ngưỡng cho phép, giúp bạn bảo vệ hệ thống điện an toàn và hiệu quả.
( Sơ đồ đấu nối dây của Module đo dòng điện áp 3 pha AC kết nối RS485 wifi/4g/ethernet )
Thông số kỹ thuật
| Điện áp ba pha | 0-370V |
| Điện áp đường dây 3 pha | 0-640V |
| Dòng điện 3 pha | AC5A/ 20A/ 50A / 100A/ 200A/ 300A/ 500A/ 600A |
| Độ chính xác | 0,5% |
| Tần suất lấy mẫu | 25Hz |
| Tiêu thụ năng lượng | 24V/1W |
| Điện áp cách ly | 3000V |
| Nguồn điện làm việc | DC24V |
| Giao tiếp | RS485 ( trùy chọn Ether/4G/WIFI ) |
| Dải địa chỉ | 2400/ 4800/ 9600/ 19200/ 38400/ 57600 / 115200 ( mặc định 9600 ) |
| Phạm vi hiện tại | 1~64 |
| Nhiệt độ hoạt động | Tiêu chuẩn 5A/20A/50A/100A khi chọn tiêu chuẩn 5A có thể sử dụng máy biến dòng lớn chẳng hạn như: 200A:5A /500A:5A/ 1000A:5A,… |
| Kích thước | -40~85oC |
| Đầu ra relay | 145*90*40 |
| Bảo vệ nguồn | Chống ngược nguồn |
| Lắp đặt | Được lắp đặt trên thanh DIN rail |
( Kích thước của sản phẩm )

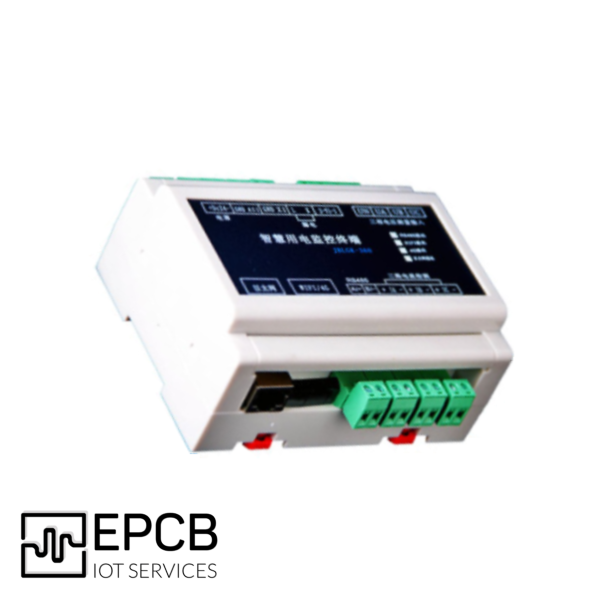

( Hình ảnh thực tế sản phẩm )
Thông số truyền thông RS485 cơ bản
| Địa chỉ hex | Địa chỉ cấu hình PLC | Nội dung | Đọc/ghi |
| 0x0000H | 40001 | Dòng điện pha A | Chỉ đọc |
| 0x0001H | 40002 | Dòng điện pha B | Chỉ đọc |
| 0x0002H | 40003 | Dòng điện pha C | Chỉ đọc |
| 0x0003H | 40004 | Điện áp pha A | Chỉ đọc |
| 0x0004H | 40005 | Điện áp pha B | Chỉ đọc |
| 0x0005H | 40006 | Điện áp pha C | Chỉ đọc |
| 0x0006H | 40007 | Công suất tác dụng pha A | Chỉ đọc |
| 0x0007H | 40008 | Công suất tác dụng pha B | Chỉ đọc |
| 0x0008H | 40009 | Công suất tác dụng pha C | Chỉ đọc |
| 0x0009H | 40010 | Tổng công suất họat động cao hơn 16bit | Chỉ đọc |
| 0x000AH | 40011 | Tổng công suất họat động thấp hơn 16bit | Chỉ đọc |
| 0x000BH | 40012 | Công suất phản kháng pha A | Chỉ đọc |
| 0x000CH | 40013 | Công suất phản kháng pha B | Chỉ đọc |
| 0x000DH | 40014 | Công suất phản kháng pha C | Chỉ đọc |
| 0x000EH | 40015 | Tổng công suất phản kháng cao 16 bit | Chỉ đọc |
| 0x000FH | 40016 | Tổng công suất phản kháng thấp 16 bit | Chỉ đọc |
| 0x0010H | 40017 | Công suất biểu kiến pha A | Chỉ đọc |
| 0x0011H | 40018 | Công suất biểu kiến pha B | Chỉ đọc |
| 0x0012H | 40019 | Công suất biểu kiến pha C | Chỉ đọc |
| 0x0013H | 40020 | Tổng công suất biểu kiến cao hơn 16 bit | Chỉ đọc |
| 0x0014H | 40021 | Tổng công suất biểu kiến thấp hơn 16 bit | Chỉ đọc |
| 0x0015H | 40022 | Hệ số công suất pha A | Chỉ đọc |
| 0x0016H | 40023 | Hệ số công suất pha B | Chỉ đọc |
| 0x0017H | 40024 | Hệ số công suất pha C | Chỉ đọc |
| 0x0018H | 40025 | Tổng hệ số công suất | Chỉ đọc |
| 0x0019H | 40026 | Mức công suất pha A cao hơn 16 bit | Chỉ đọc |
| 0x001AH | 40027 | Mức công suất pha A thấp hơn 16 bit | Chỉ đọc |
| 0x001BH | 40028 | Mức công suất pha B cao hơn 16 bit | Chỉ đọc |
| 0x001CH | 40029 | Mức công suất pha B thấp hơn 16 bit | Chỉ đọc |
| 0x001DH | 40030 | Mức công suất pha C cao hơn 16 bit | Chỉ đọc |
| 0x001EH | 40031 | Mức công suất pha C thấp hơn 16 bit | Chỉ đọc |
| 0x001FH | 40032 | Tổng công suất 16 bit cao nhất | Chỉ đọc |
| 0x0020H | 40033 | Tổng công suất 16 bit thấp nhất | Chỉ đọc |
