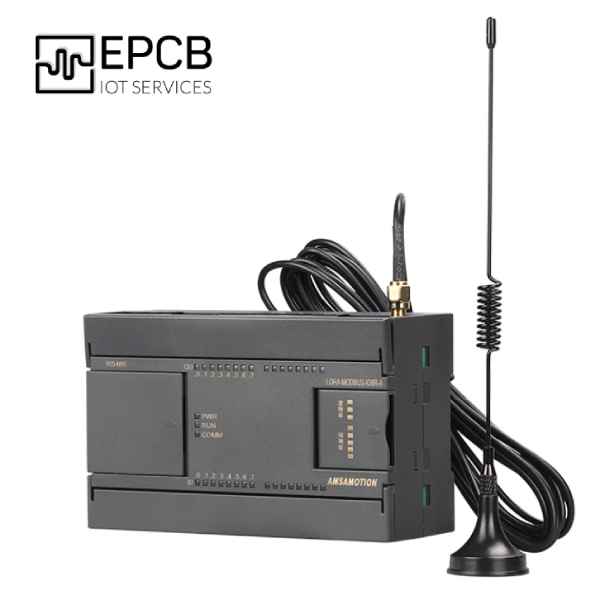

Bộ điều khiển công nghiệp tích hợp LoRa 433Mhz LORA-MODBUS-IO8R-A là module tích hợp các chân đọc và điều khiển tín hiệu số hoặc tín hiệu tương tự. Hỗ trợ giao tiếp modbus RTU và giao tiếp LORA không dây. Module này bao gồm 8 đầu vào tín hiệu số, 8 đầu ra tín hiệu số, 6 đầu vào tín hiệu tương tự và 1 đầu ra tín hiệu tương tự. Hỗ trợ đường truyền RS485 truy cập trực tiếp vào module thông qua giao thức modbus RTU, hoặc có thể truy cập thông qua đường truyền LORA không dây. Việc sử dụng Lora thay thế dây dẫn rs485 truyền thống để gửi fame truyền modbus RTU làm tăng khoảng cách của mạng cũng như lắp đặt được ở những địa hình bất lợi.
Tính năng nổi bật:
- Các đầu vào và đầu ra tín hiệu số điều được cách ly quang
- Tín hiệu tương tự 12bit
- Modbus RTU hỗ trợ giao tiếp trực tiếp bằng dây RS485 hoặc LoRa chế độ Transmission
- Thiết kế công nghiệp, đẹp mắt, chắc chắn.
Ứng dụng:
- Xưởng sản xuất
- Nhà máy
- Băng chuyền sản xuất
- Hệ thống tự động hóa
Thông số kỹ thuật:
Đầu vào tín hiệu số (DI) | |
Số cổng | 8 |
Loại tín hiệu | Tín hiệu on/off |
Phạm vi điện áp | DC 20~28V |
Cách ly | Quang |
Đầu ra tín hiệu số (DO) | |
Số cổng | 8 |
Loại tín hiệu | Đầu ra relay (thường mở) |
Công suất chịu tải | 2A / điểm, 8A / 4 điểm |
Bảo vệ | Cách nhiệt cơ học |
Đầu vào tín hiệu tương tự (AI) | |
Số cổng | 6 |
Loại tín hiệu | 3 kênh 0~10V, 3 kênh 0~20mA |
Độ phân giải | 12bit |
Đầu ra tín hiệu tương tự (AO) | |
Số cổng | 1 |
Loại tín hiệu | 0~10V hoặc 0~20mA |
Độ phân giải | 12 bit |
Cổng truyền thông RS485 | |
Giao diện kết nối | RS485 |
Tốc độ truyền | 4800~115200 (Mặc định là 9600) |
Thông số giao tiếp | 8bit, 1 stop bit, none parity (có thể tùy chỉnh) |
Khoảng cách truyền | Với baudrate 9600, RS485 truyền được 1200m, LoRa là 600m |
LoRa Tranmission | |
Chip | SX 1278 |
Dải tần số | 410~525MHz, mặc định là 435MHz |
Chế độ truyền | Truyền song công, truyền trong suốt |
Phương pháp điều chế | Công nghệ điều chế và giải điều chế tín hiệu LoRa |
Công suất truyền | 20dbm |
Thông số điện | |
Điện áp hoạt động | DC 24V, bảo vệ chống ngược cực |
Tiêu thụ điện | 2~4W |
Môi trường hoạt động | |
Nhiệt độ hoạt động | -20~70°C |
Nhiệt độ bảo quản | -40~85°C |
Kích thước | 125x80x50mm |
