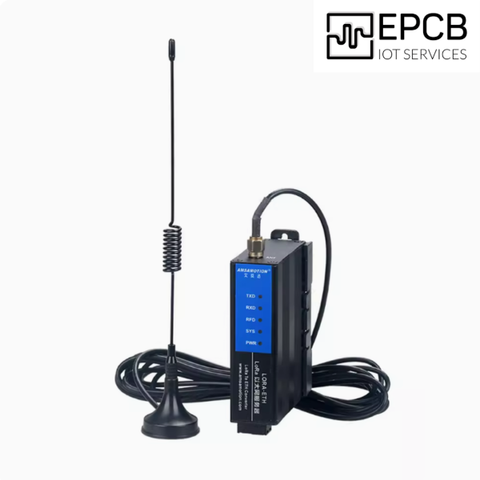

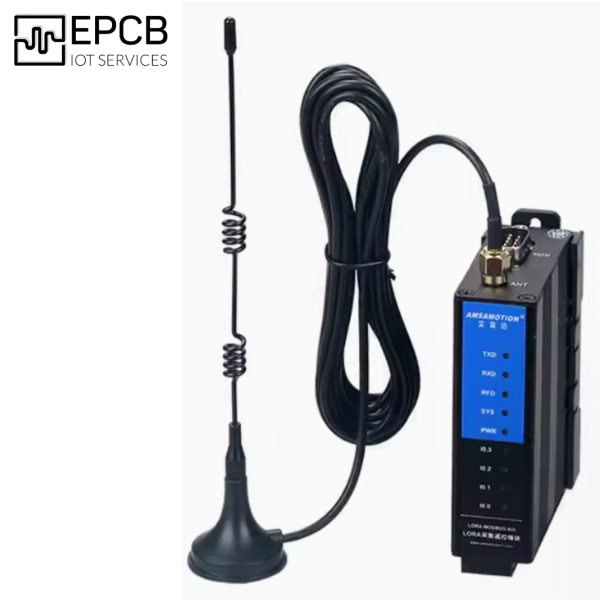

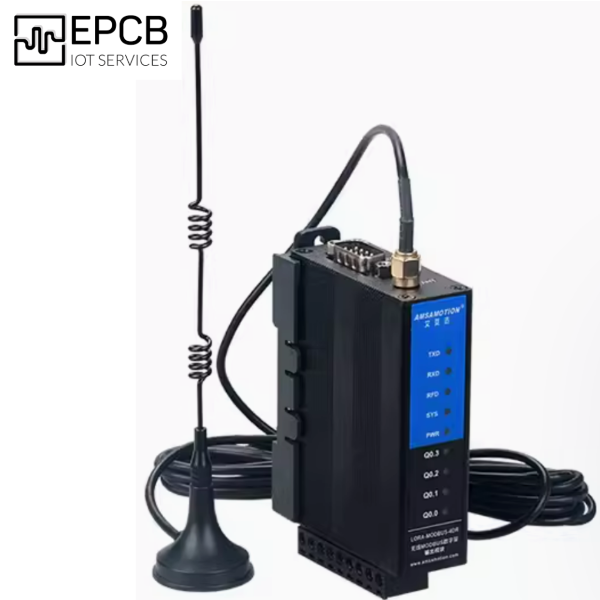

LORA-MODBUS-1DI1DR là mô-đun tích hợp thu thập kỹ thuật số 4 kênh, điều khiển kỹ thuật số 4 kênh, giao tiếp MODBUS RTU, MODBUS RTU sang LORA, và các chức năng điều khiển từ xa không dây. Có thể kết nối trực tiếp vào mô-đun thông qua cổng nối tiếp 485 (Modbus RTU master station), hoặc sử dụng chức năng giao tiếp Modbus RTU sang LORA. Mô-đun có thể truyền, nhận dữ liệu qua thông qua LORA và kết nối đến các slave khác thông qua RS 485 (cần hiệu chỉnh sang chế độ kết nối LoRa) để thực hiện nhiệm vụ chuyển đổi dữ liệu từ LoRa sang Modbus RTU.
Tính năng nối bật:
- Thu thập đầu vào kỹ thuật số với 4 kênh, điều khiển đầu ra kỹ thuật số relay 4 kênh.
- Hỗ trợ truyền dẫn không dây LORA với băng tần 433MHz.
- Sử dụng giao thức truyền thông MODBUS RTU.
- Hỗ trợ chức năng cấu hình từ xa không dây, mở rộng khoảng cách truyền tín hiệu chuyển mạch.
- Cần được sử dụng với 1 mô-đun LORA.
- Có thể thiết lập các thông số của mô-đun và lưu lại.
- Vỏ kim loại, nhỏ gọn, đẹp mắt.
- Mạch nguồn sử dụng thiết kế chống kết nối ngược.
- Được sử dụng rộng rãi trong thu thập và điều khiển tín hiệu của thiết bị công nghiệp.
Ứng dụng:
- điều khiển PLC.
- Tự động hóa công nghiệp.
- Giám sát môi trường.
- Tự động hóa tòa nhà.
- Giám sát năng lượng.
- Kiểm các thiết bị hoặc hệ thống khác hỗ trợ giao tiếp MODBUS RTU với cổng giao tiếp RS232, RS485.
Thông số kỹ thuật:
Đầu vào tín hiệu số (DI) | |
Số cổng | 8 |
Loại tín hiệu | Tín hiệu on/off |
Phạm vi điện áp | DC 20~28V |
Cách ly | Quang |
Đầu ra tín hiệu số (DO) | |
Số cổng | 8 |
Loại tín hiệu | Đầu ra relay (thường mở) |
Công suất chịu tải | 2A / điểm, 8A / 4 điểm |
Bảo vệ | Cách nhiệt cơ học |
Đầu vào tín hiệu tương tự (AI) | |
Số cổng | 6 |
Loại tín hiệu | 3 kênh 0~10V, 3 kênh 0~20mA |
Độ phân giải | 12bit |
Đầu ra tín hiệu tương tự (AO) | |
Số cổng | 1 |
Loại tín hiệu | 0~10V hoặc 0~20mA |
Độ phân giải | 12 bit |
Cổng truyền thông RS485 | |
Giao diện kết nối | RS485 |
Tốc độ truyền | 4800~115200 (Mặc định là 9600) |
Thông số giao tiếp | 8bit, 1 stop bit, none parity (có thể tùy chỉnh) |
Khoảng cách truyền | Với baudrate 9600, RS485 truyền được 1200m, LoRa là 600m |
LoRa Tranmission | |
Chip | SX 1278 |
Dải tần số | 410~525MHz, mặc định là 435MHz |
Chế độ truyền | Truyền song công, truyền trong suốt |
Phương pháp điều chế | Công nghệ điều chế và giải điều chế tín hiệu LoRa |
Công suất truyền | 20dbm |
Thông số điện | |
Điện áp hoạt động | DC 24V, bảo vệ chống ngược cực |
Tiêu thụ điện | 2~4W |
Môi trường hoạt động | |
Nhiệt độ hoạt động | -20~70°C |
Nhiệt độ bảo quản | -40~85°C |
Kích thước | 125x80x50mm, tùy vào sản phẩm |
Kích thước:
