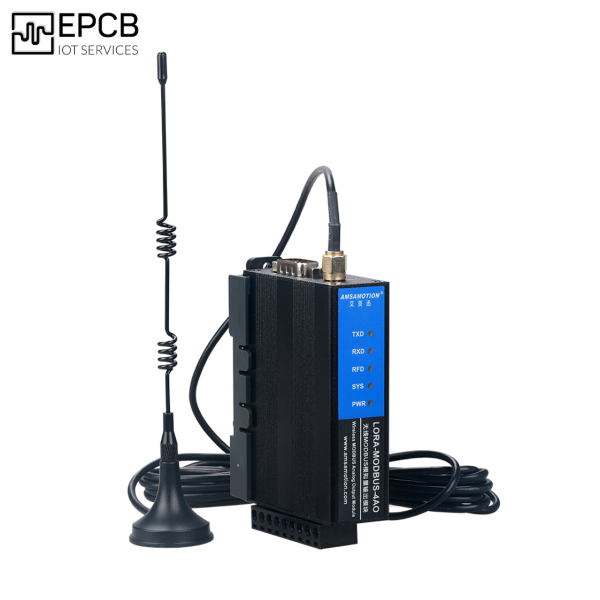

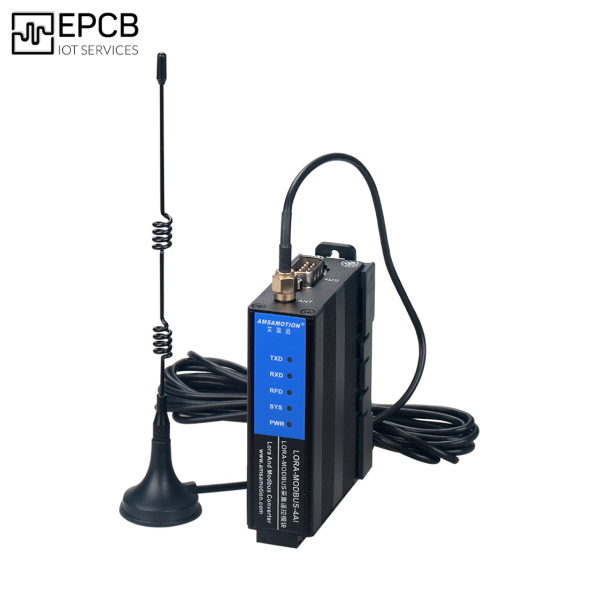

Bộ điều khiển giám sát IO từ xa LORA và RS485 LORA-MODBUS-4AO | 4AI Bộ điều khiển giám sát IO từ xa LORA và RS485 LORA-MODBUS-4AO | 4AI
Bộ điều khiển giám sát IO từ xa LORA và RS485 LORA-MODBUS-4AO | 4AI
Bộ điều khiển giám sát IO từ xa LORA và RS485 LORA-MODBUS-4AO | 4AI

Bộ điều khiển giám sát IO từ xa LORA và RS485 LORA-MODBUS-4AO | 4AI

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

LORA-MODBUS-4AO và LORA-MODBUS-4AI là bộ mô-đun tích hợp điều khiển analog 4 kênh và thu thập tín hiệu analog 4 kênh, giao tiếp Modbus RTU, Modbus RTU sang LORA, và các chức năng điều khiển từ xa không dây. Có thể kết nối trực tiếp vào mô-đun thông qua cổng nối tiếp 485 (Modbus RTU master station), hoặc sử dụng chức năng giao tiếp Modbus RTU sang LORA. Mô-đun có thể truyền, nhận dữ liệu qua thông qua LORA và kết nối đến các slave khác thông qua RS 485 (cần hiệu chỉnh sang chế độ kết nối LoRa) để thực hiện nhiệm vụ chuyển đổi dữ liệu từ LoRa sang Modbus RTU.

Tính năng nối bật:
  • 4 kênh đầu ra analog / 4 kênh đầu vào analog.
  • Hỗ trợ truyền dẫn không dây LORA trong băng tần mặc định 433MHz
  • Sử dụng giao thức MODBUS RTU để truyền thông.
  • Hỗ trợ chức năng mở rộng khoảng cách truyền tín hiệu analog.
  • Tùy theo chức năng sử dụng, có thể kết hợp 2 mô-đun để ứng dụng vào các hệ thống công nghiệp.

Ứng dụng:
  • Xưởng sản xuất
  • Nhà máy
  • Băng chuyền sản xuất
  • Hệ thống tự động hóa
Thông số kỹ thuật:
Đầu vào tín hiệu số (DI)
Số cổng
8
Loại tín hiệu
Tín hiệu on/off
Phạm vi điện áp
DC 20~28V
Cách ly
Quang
Đầu ra tín hiệu số (DO)
Số cổng
8
Loại tín hiệu
Đầu ra relay (thường mở)
Công suất chịu tải
2A / điểm, 8A / 4 điểm
Bảo vệ
Cách nhiệt cơ học
Đầu vào tín hiệu tương tự (AI)
Số cổng
6
Loại tín hiệu
3 kênh 0~10V, 3 kênh 0~20mA
Độ phân giải
12bit
Đầu ra tín hiệu tương tự (AO)
Số cổng
1
Loại tín hiệu
0~10V hoặc 0~20mA
Độ phân giải
12 bit
Cổng truyền thông RS485
Giao diện kết nối
RS485
Tốc độ truyền
4800~115200 (Mặc định là 9600)
Thông số giao tiếp
8bit, 1 stop bit, none parity (có thể tùy chỉnh)
Khoảng cách truyền
Với baudrate 9600, RS485 truyền được 1200m, LoRa là 600m
LoRa Tranmission
Chip
SX 1278
Dải tần số
410~525MHz, mặc định là 435MHz
Chế độ truyền
Truyền song công, truyền trong suốt
Phương pháp điều chế
Công nghệ điều chế và giải điều chế tín hiệu LoRa
Công suất truyền
20dbm
Thông số điện
Điện áp hoạt động
DC 24V, bảo vệ chống ngược cực
Tiêu thụ điện
2~4W
Môi trường hoạt động
Nhiệt độ hoạt động
-20~70°C
Nhiệt độ bảo quản
-40~85°C
Kích thước
125x80x50mm, tùy vào sản phẩm

Kích thước:

Mô tả phần cứng:
