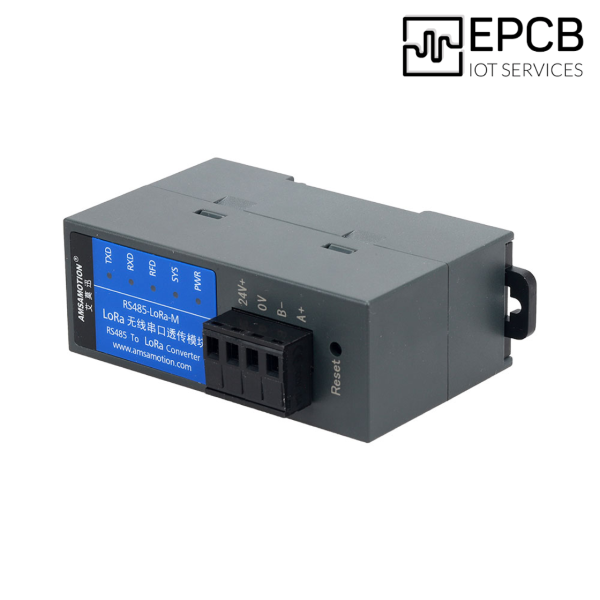

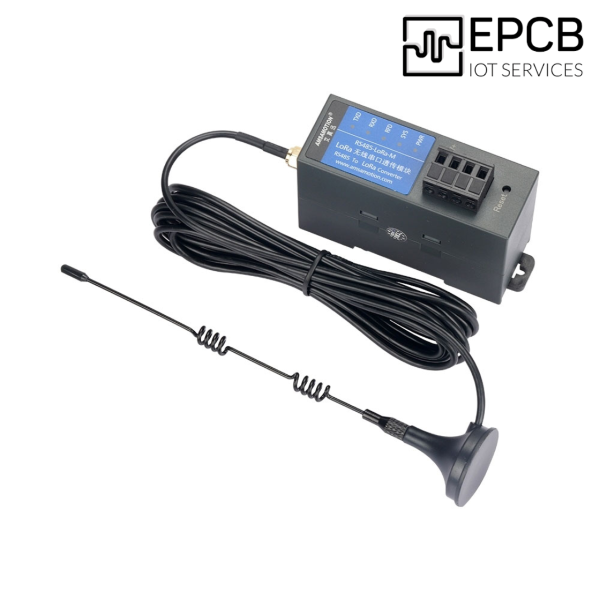

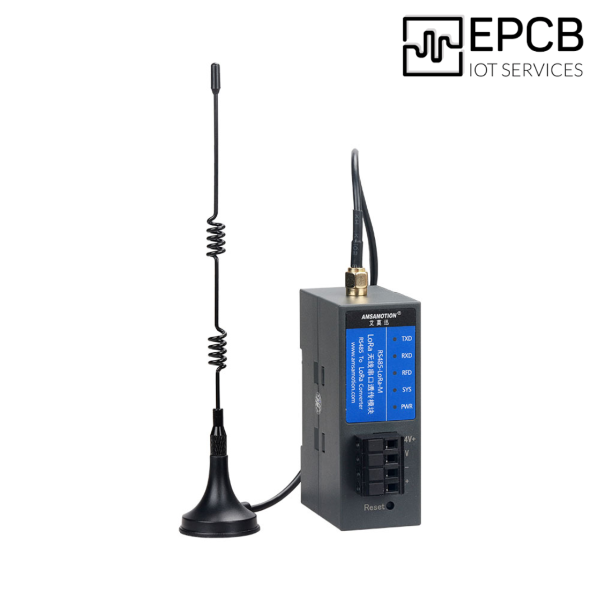

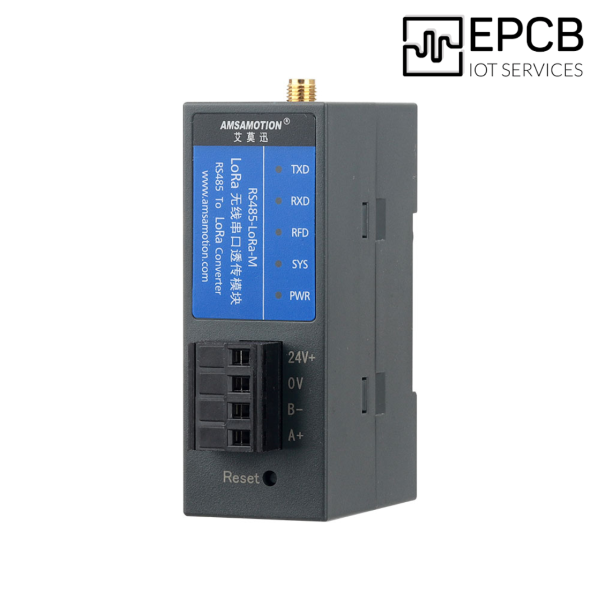

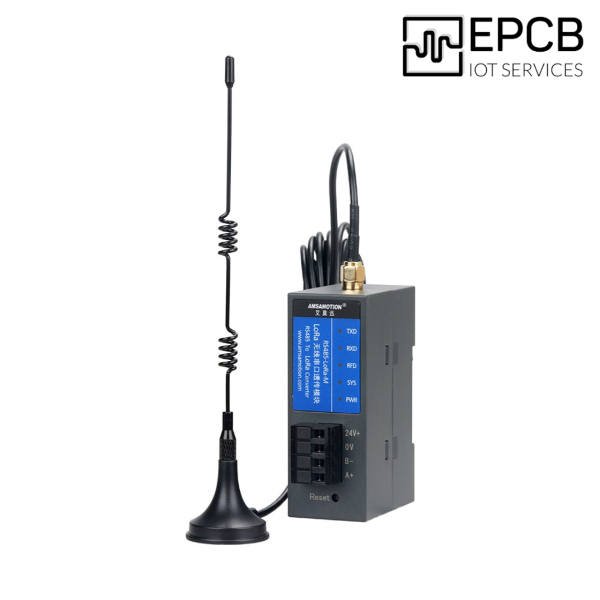

RS485-LORA-M là thiết bị kết nối, giao tiếp từ xa giữa hai thiết bị giao tiếp RS485 thông qua LoRa. RS485-LORA-M bao gồm cổng kết nối RS485 và cổng. Mô-đun cũng hỗ trợ chức năng rơ le có thể được sử dụng để điều khiển một thiết bị từ xa bằng cách gửi tín hiệu qua mạng. Mô-đun RS485-LORA-M ứng dụng trong các dự án cần giao tiếp với các thiết bị đặt ở xa hoặc ở vị trí khó tiếp cận.
Tính năng nổi bật:
- Dải tần hoạt động rộng "410-525MHz"
- Rruyền thông bán song công
- Hỗ trợ truyền dữ liệu khi được sử dụng làm rơ le.
- Hỗ trợ cổng kết nối RS485
Ứng dụng:
- Xưởng sản xuất
- Nhà máy
- Băng chuyền sản xuất
- Hệ thống tự động hóa
Thông số kỹ thuật:
Đầu vào tín hiệu số (DI) | |
Số cổng | 8 |
Loại tín hiệu | Tín hiệu on/off |
Phạm vi điện áp | DC 20~28V |
Cách ly | Quang |
Đầu ra tín hiệu số (DO) | |
Số cổng | 8 |
Loại tín hiệu | Đầu ra relay (thường mở) |
Công suất chịu tải | 2A / điểm, 8A / 4 điểm |
Bảo vệ | Cách nhiệt cơ học |
Đầu vào tín hiệu tương tự (AI) | |
Số cổng | 6 |
Loại tín hiệu | 3 kênh 0~10V, 3 kênh 0~20mA |
Độ phân giải | 12bit |
Đầu ra tín hiệu tương tự (AO) | |
Số cổng | 1 |
Loại tín hiệu | 0~10V hoặc 0~20mA |
Độ phân giải | 12 bit |
Cổng truyền thông RS485 | |
Giao diện kết nối | RS485 |
Tốc độ truyền | 4800~115200 (Mặc định là 9600) |
Thông số giao tiếp | 8bit, 1 stop bit, none parity (có thể tùy chỉnh) |
Khoảng cách truyền | Với baudrate 9600, RS485 truyền được 1200m, LoRa là 600m |
LoRa Tranmission | |
Chip | SX 1278 |
Dải tần số | 410~525MHz, mặc định là 435MHz |
Chế độ truyền | Truyền song công, truyền trong suốt |
Phương pháp điều chế | Công nghệ điều chế và giải điều chế tín hiệu LoRa |
Công suất truyền | 20dbm |
Thông số điện | |
Điện áp hoạt động | DC 24V, bảo vệ chống ngược cực |
Tiêu thụ điện | 2~4W |
Môi trường hoạt động | |
Nhiệt độ hoạt động | -20~70°C |
Nhiệt độ bảo quản | -40~85°C |
Kích thước | 125x80x50mm, tùy vào sản phẩm |
Kích thước:
User Manual: RS485-LoRa
