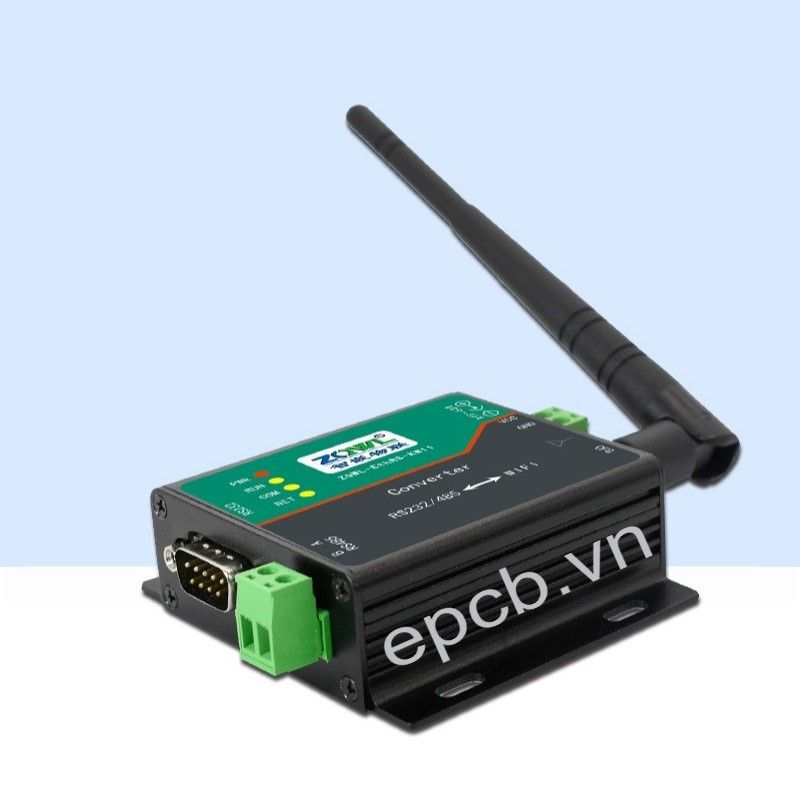

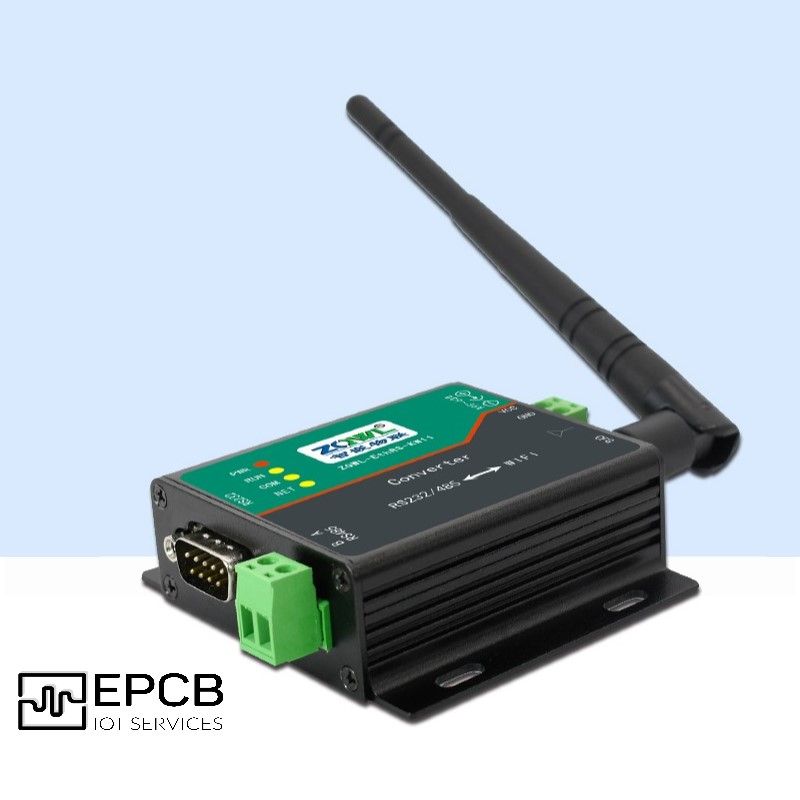

ZQW-ETH-RS-KW11 là module máy chủ cổng nối tiếp ( Serial Server Module ) tinh gọn, hiệu suất và độ ổn định cao. Nó hỗ trợ chuẩn giao thức truyền thông công nghiệp Modbus RTU/TCP, các giao tiếp được hỗ trợ gồm RS485, RS232, WIFI giúp người dùng có thể dễ dàng kết nối các thiết bị với internet.
Sức mạnh của chức năng WIFI trên bộ chuyển đổi ZQW-ETH-RS-KW11
Thông số kỹ thuật
Mẫu | ZQW-ETH-RS-KW11 |
Nguồn | Nguồn điện áp DC9V ~ 36V |
CPU | Cortex – M4 |
WIFI | Sử dụng thế hệ Wifi 802.11BGN |
Giao thức | ETHERNET, ARP, IP, ICMP, UDP, DHCP, TCP |
Serial | 1 kênh RS485/1 kênh RS232, chức năng bảo vệ ESD ( 2KV ); hỗ trợ tốc độ truyền 600 ~ 1024000 |
Truyền thông | Modbus |
Đặt lại/ khôi phục cài đặt gốc | Nhấn nút Reset |
An toàn điện | IEC 61000-4-5 Surge: Nguồn điện: ±2kV; Tín hiệu: ± 2kV IEC 61000-4-5 ESD: Tiếp điểm: ±8kV; Không khí: ± 15kV IEC 61000-4-5 Surge: Nguồn điện: ±4kV; Tín hiệu: ± 2kV |
Nhiệt độ hoạt động | -40 ~ 85oC |
Nhiệt độ bảo quản | -40 ~ 85oC |
Kích thước | 77*84*26 ( mm ) |
Các giao tiếp được hỗ trợ của ZQW-ETH-RS-KW11
Kích thước của sản phẩm
Một số tính năng nổi bật
- Nguồn điện đầu vào :9~36 VDC, công suất nhỏ hơn 1W
- Cổng nối tiếp có hỗ trợ tốc độ từ 600 ~ 460800
- Hỗ trợ RS485 và RS232
- Hỗ trợ AP ( Access Point ) và STA ( Station )
- Hỗ trợ máy chủ DHCP ở chế độ AP không dây
- Hỗ trợ thu thập IP động và tĩnh
- Hỗ trợ DNS động và hệ thống phân giải DNS
- Chế độ làm việc đa dạng: TCP client, TCP server, UDP client, UDP server
- Hỗ trợ Modbus TCP sang RTU
Các tính năng cơ bản của ZQW-ETH-RS-KW11
Bộ đệm dữ liệu từ Modbus TCP, dễ dàng nhận dạng các thiết bị Modbus RTU
Chức năng UDP và Port Serial ảo
Chức năng TCP của ZQW-ETH-RS-KW11
Các tài liệu hướng dẫn:
Hướng dẫn sử dụng: http://39.108.220.80/download/user/ZQWL/EthRS/WS/KW11
Công cụ cấu hình: http://39.108.220.80/download/user/ZQWL/EthRS/wifitools
