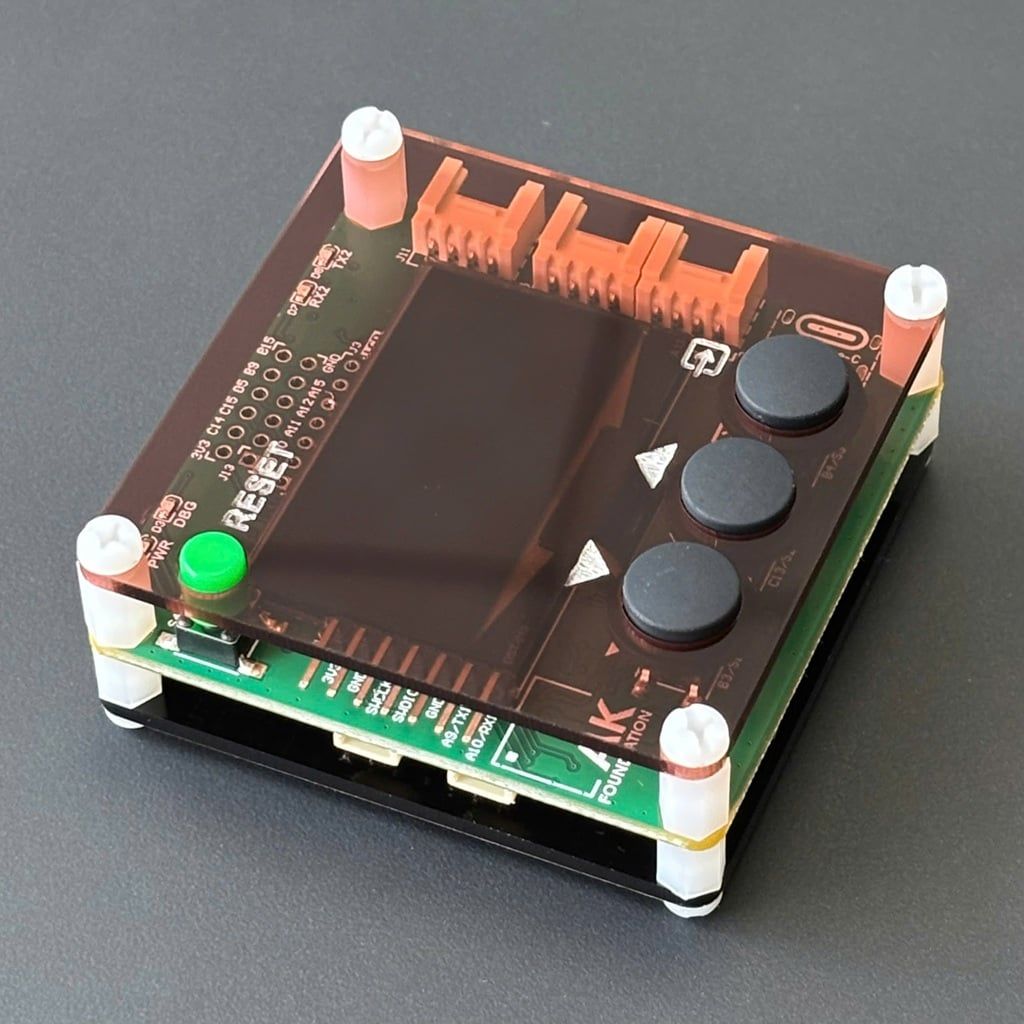

AK Embedded Base Kit - STM32L151 - Lập trình nhúng vi điều khiển

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

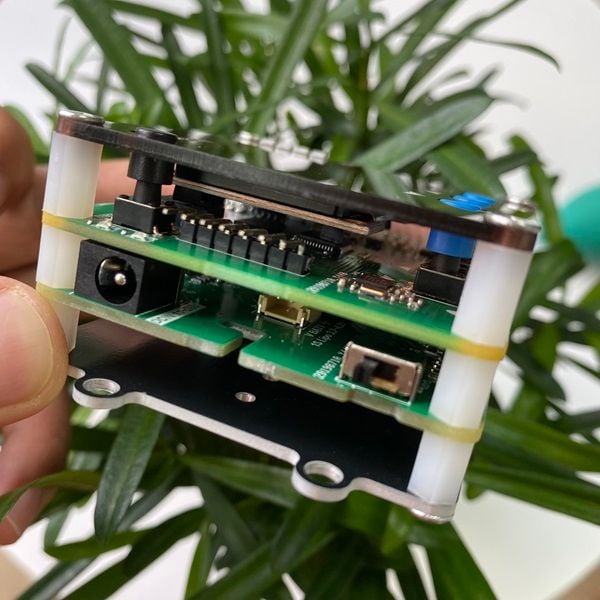

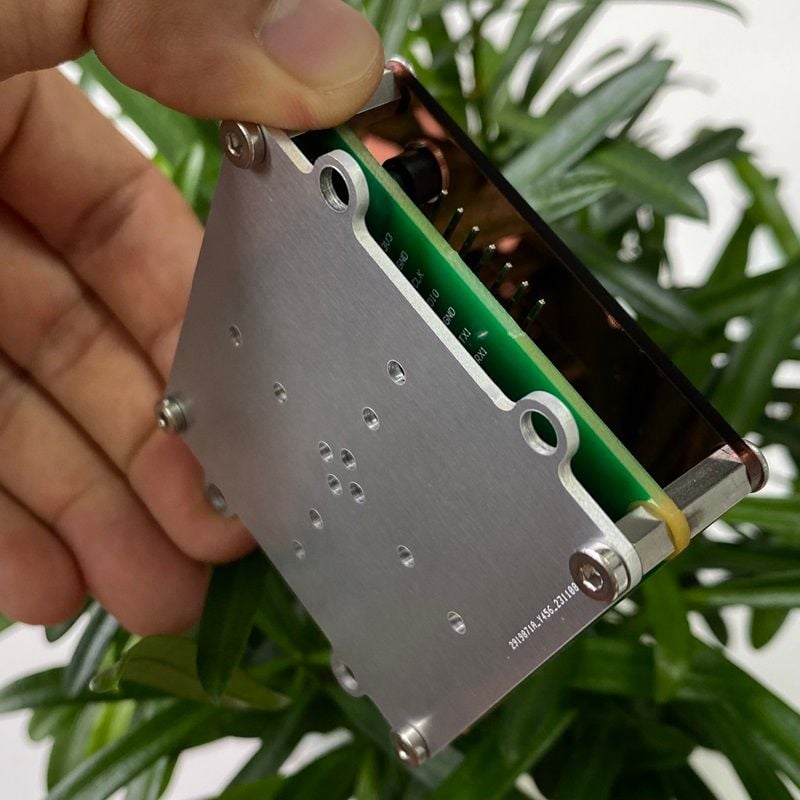

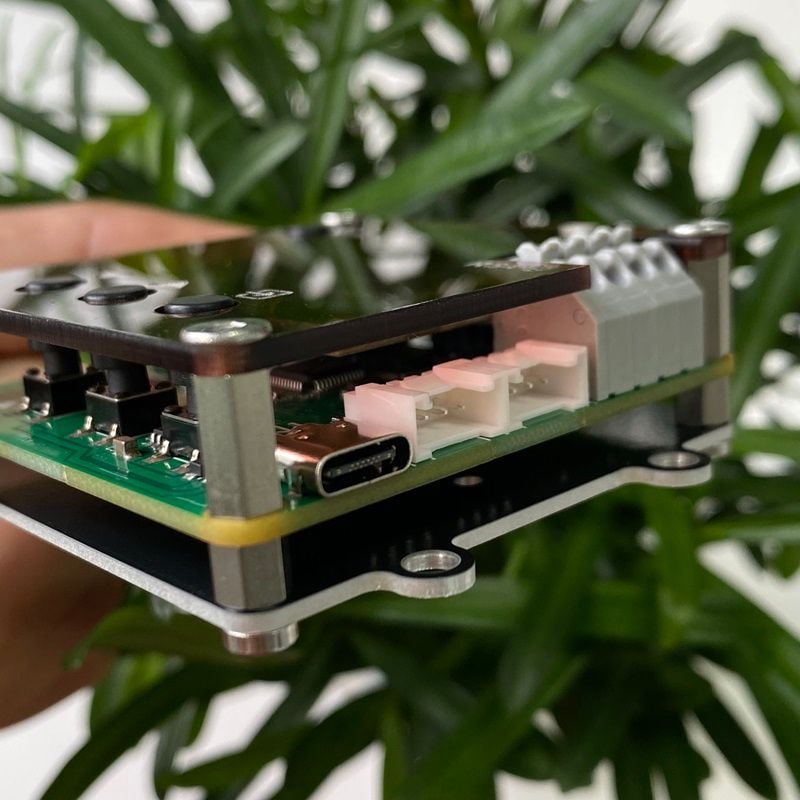

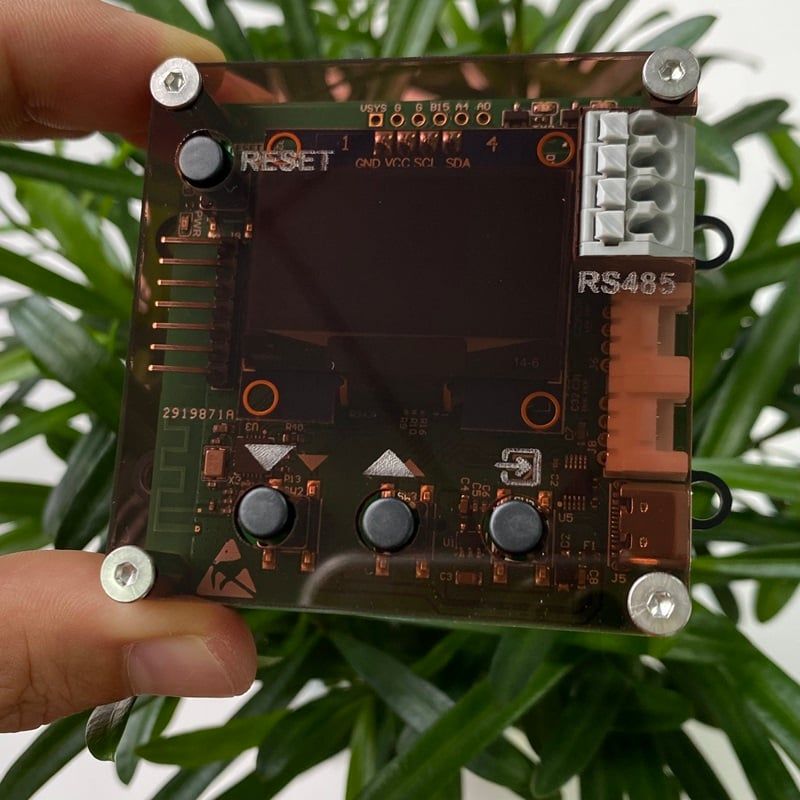

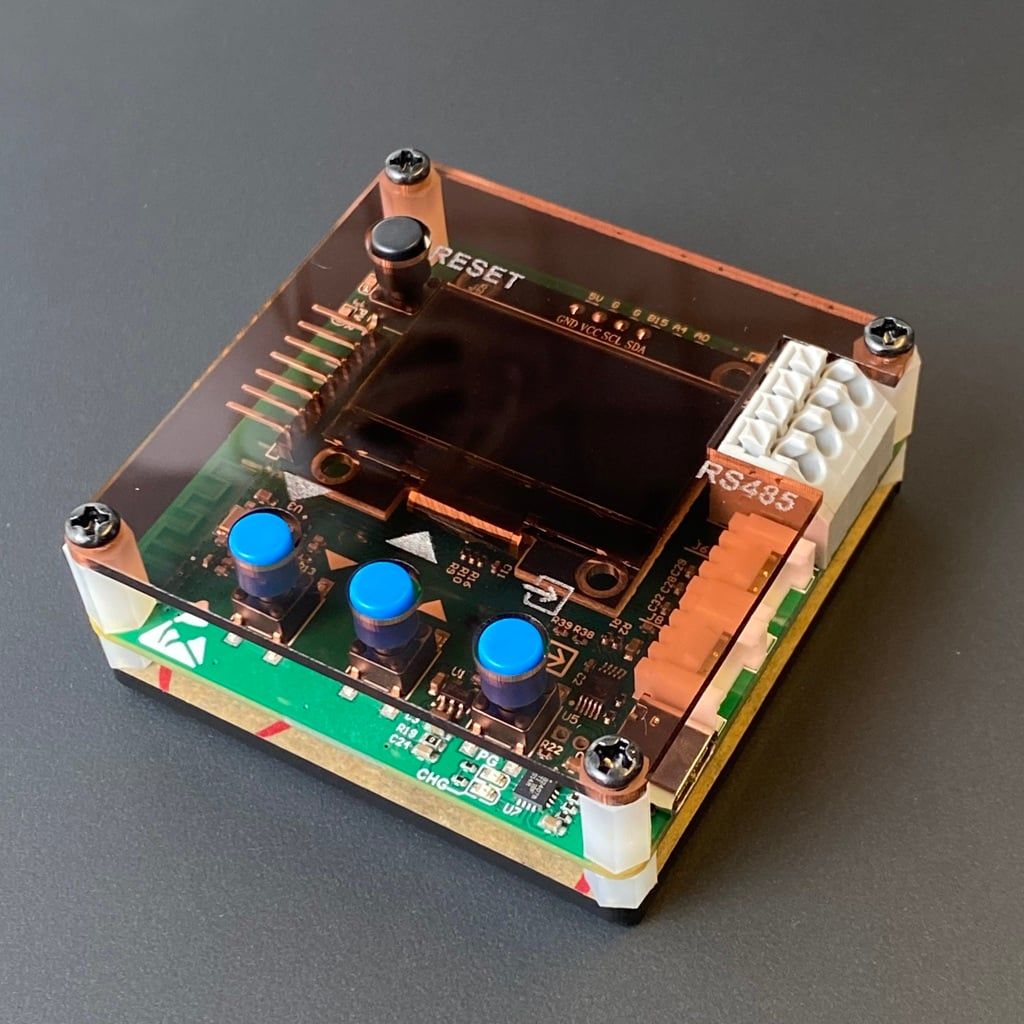

AK Embedded Base Kit là một evaluation kit dành cho các bạn học software embedded nâng cao.

  • KIT tích hợp LCD Oled 1.3", 3 nút nhấn, và 1 loa Buzzers phát nhạc, để học hệ thống event-driven thông qua thực hành thiết kế máy chơi game.
  • KIT cũng tích hợp RS485, NRF24L01+, và Flash lên đến 32MB, thích hợp cho prototype các ứng dụng thực tế trong hệ thống nhúng hay sử dụng như: truyền thông có dây, không dây wireless, các ứng dụng lưu trữ data logger,...


AK Embedded Base Kit - STM32L151 - Event Driven Programming



Học lập trình Event-Driven Programming

Lập trình trên kit sẽ giúp các bạn tiếp cận mô hình lập trình theo Event-Driven Programming, với các thành phần như UML, Task, Signal, Timer, State-machine,...

Tài liệu phần mềm (Firmware)

Thiết kế phần cứng (Hardware)

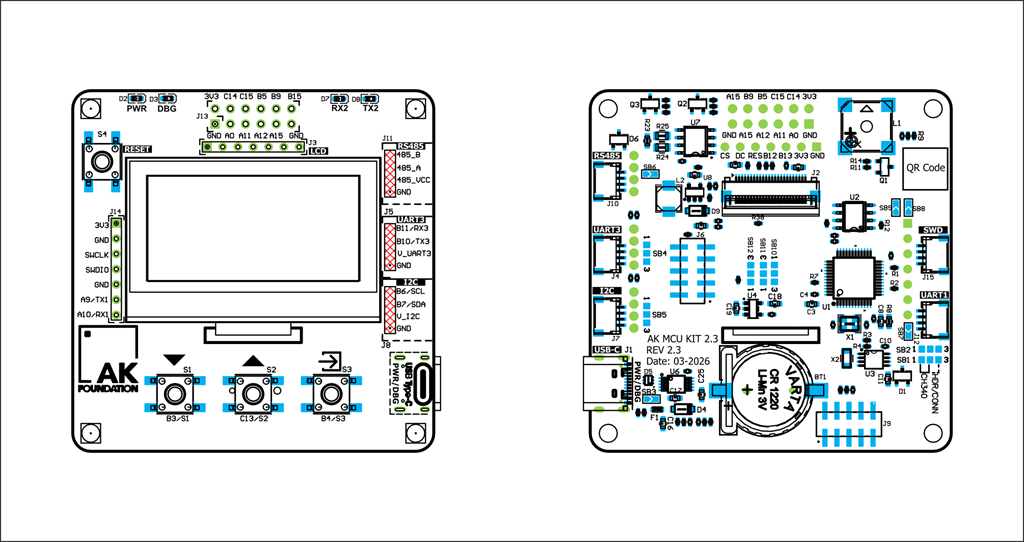

Full Thiết kế phần cứng của AK Embedded Base Kit

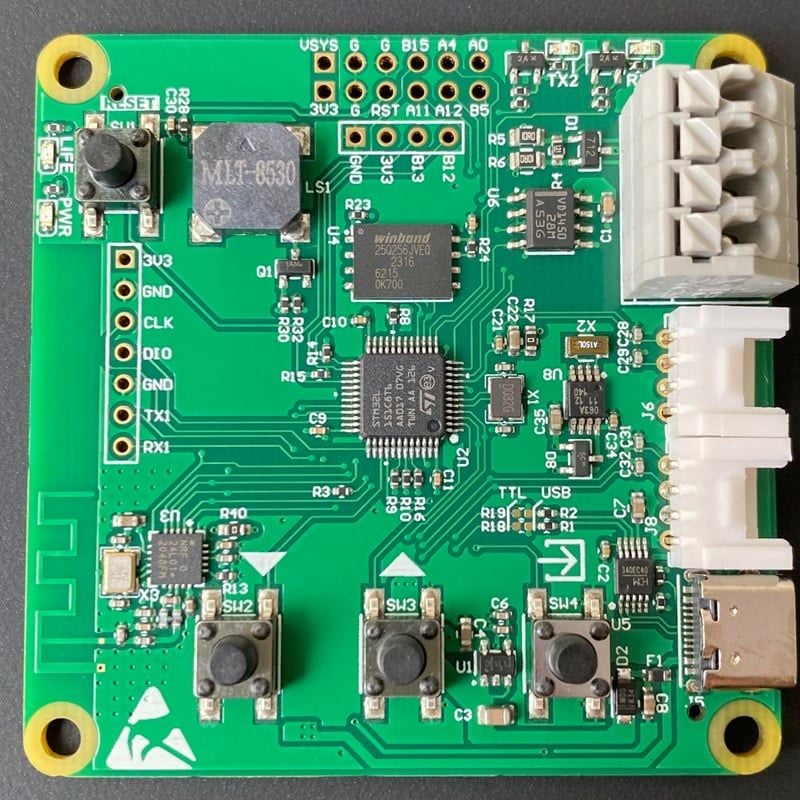

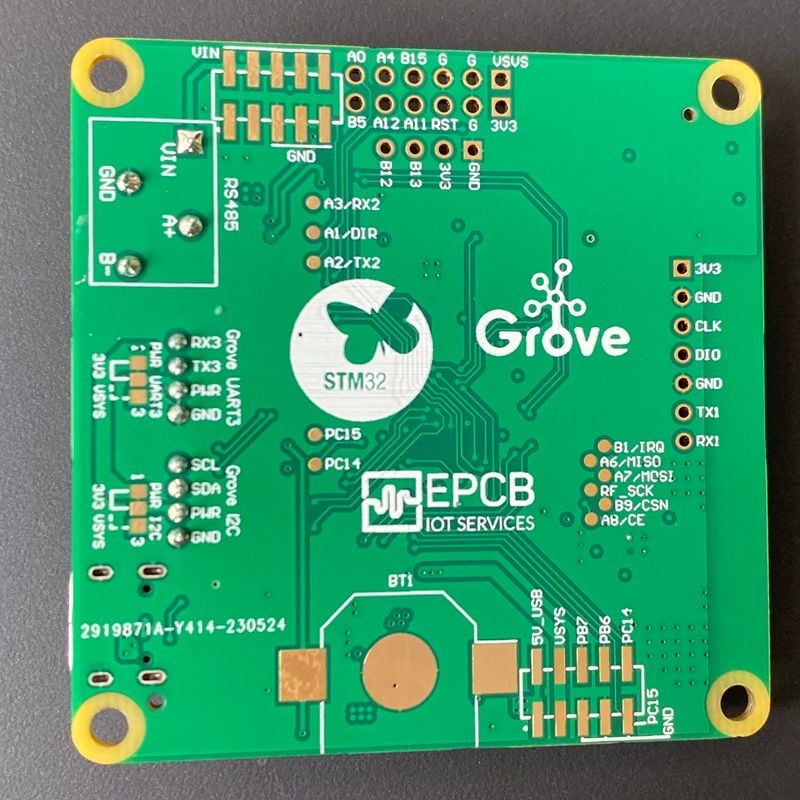

Các phần tử tích hợp trong kit

  • Vi điều khiển chính STM32 ARM-based 32-bit MCU: STM32L151C8T6
  • Truyền nhận không dây 2.4Ghz RF Transceiver ICs: NRF24L01P-R
  • Giao tiếp có dây trong công nghiệp RS485 50Mbps: THVD1450DR
  • Tích hợp loa dùng để làm game Buzzers Magnetic: MLT-8530
  • Tích hợp NOR FLASH (32MB): W25Q256JVEIQTR
  • Kết nối với các mạch ứng dụng chuẩn Seeedstudio Grove Header HY-4AW
  • Tích hợp console qua USB type C sử dụng chip USB UART Converter: CH340E


Phần cứng của KIT được gia công bới JLCPCB



Ứng dụng mẫu (demo)

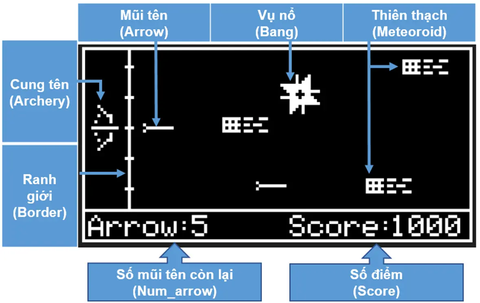

Lập trình game bắn cung

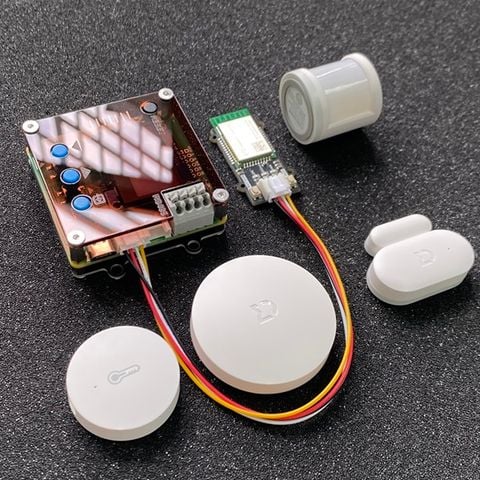

AK Embedded Base Kit & Grove - Zigbee 3.0





Mọi thông tin về sản phẩm, các bạn liên hệ thông tin bên dưới:
