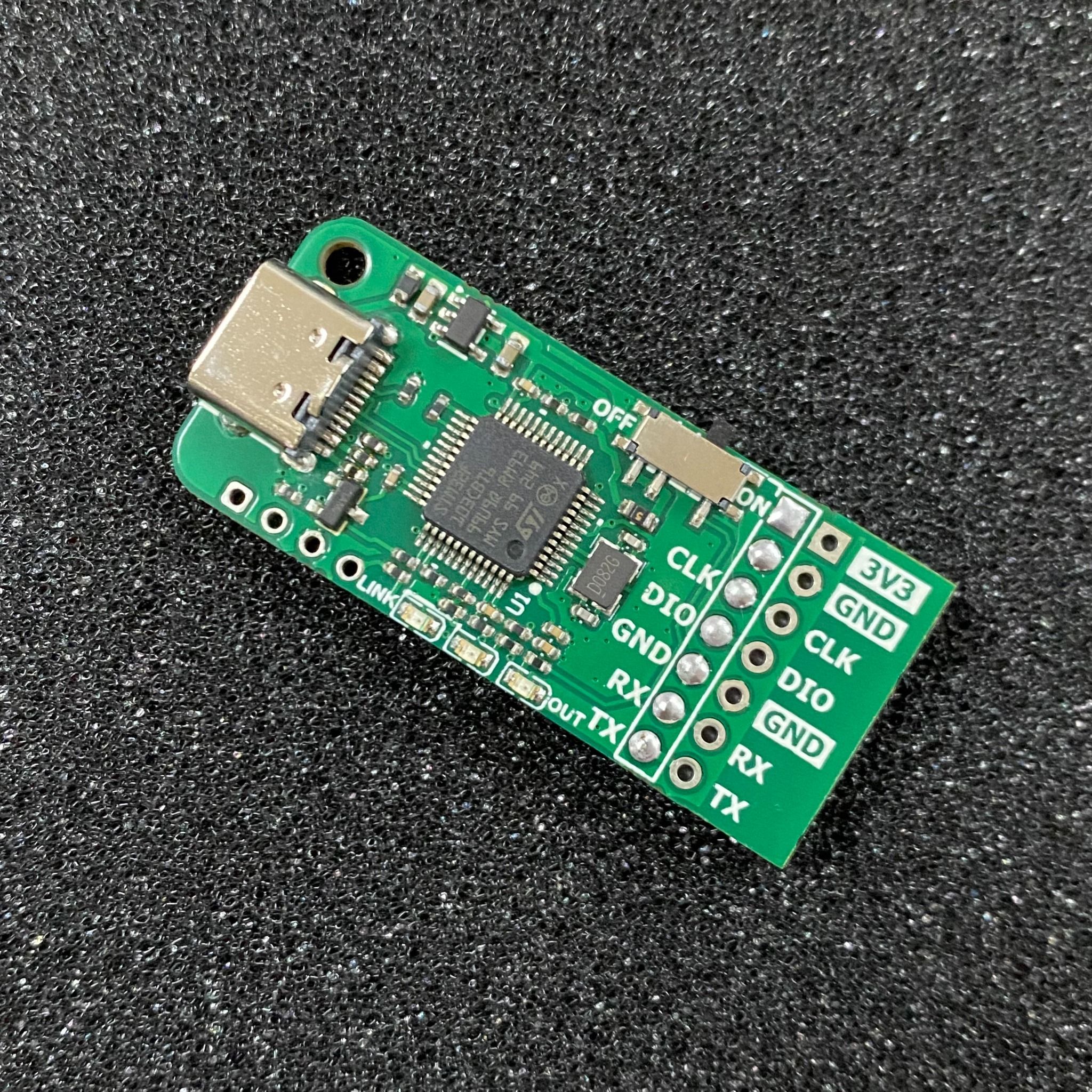

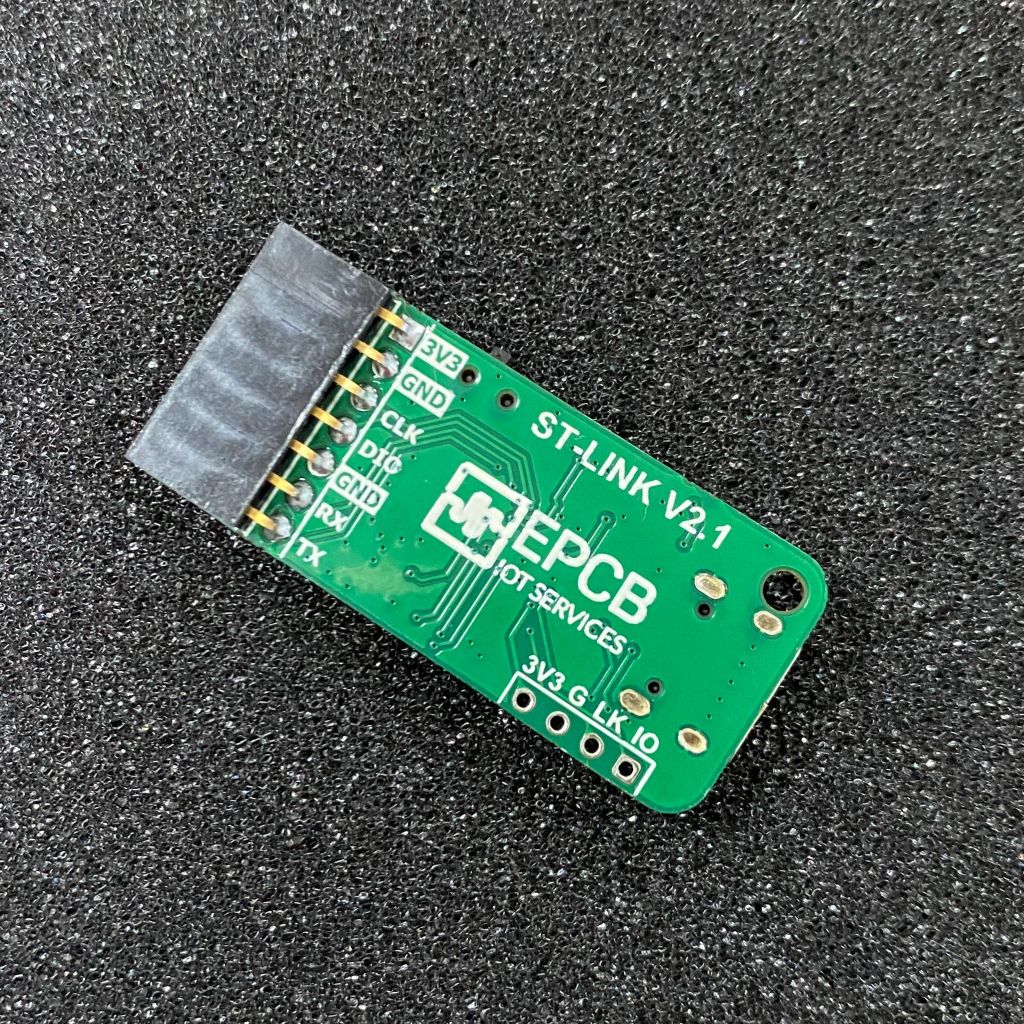

Mạch nạp Debug tích hợp UART đa năng ST-LINK, J-Link OB, DAPLink cho phép Embedded Developer có thể nạp và debug hầu hết các dòng chip ARM, hỗ trợ sẵn UART Console, rất tiện dụng !
Mạch sẽ chạy mặc định ST-LINK, nếu muốn đổi sang J-Link OB hoặc DAPLink , các bạn Flash lại Firmware tương ứng nhé.
Tất cả các resource liên quan tới mạch đều opensource, các bạn có thể tải bên dưới. Các bạn có thể tham khảo cách bố trí chân nạp trên Board, EPCB đã thử nhiều kiểu và phương án hiện tại là tiện dụng nhất để Dev và Debug các sản phẩm cả trong Lab lẫn khi lắp đặt vận hành thực tế.
Thông tin kĩ thuật của mạch:
- Full Thiết kế phần cứng: Hardware Design
- Bin file ST-LINK: ST-LINK.bin
- Bin file J-Link OB: J-LinkOB.bin
- Bin file DAPLink: DAPLink.bin
- Các bài viết kĩ thuật hay về Embedded: Embedded - Blog
- Open MCU KIT [Hardware Design & Firmware Source]: AK Embedded Base Kit
Một số hình ảnh thực tế sử dụng của Mạch:

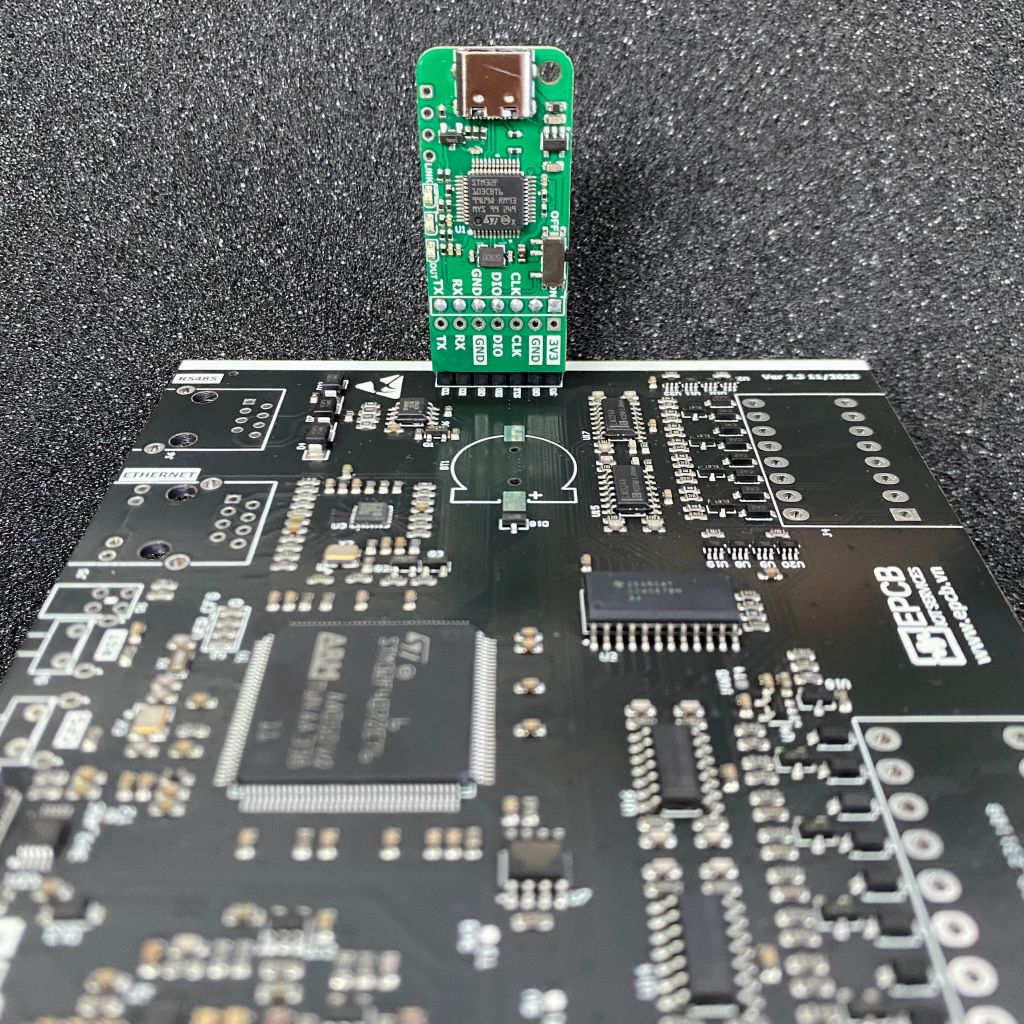

[ST-LINK] Nạp, Debug, và console cho Board sử dụng MCU STM32F407ZET6.
![[ST-LINK] Nạp, Debug, và console cho Board sử dụng MCU STM32F407ZET6.](http://file.hstatic.net/1000362368/file/mach_nap_debug_tich_hop_uart_da_nang_st-link__j-link_ob__daplink_4_ce8f358fb1bc4498bb3cc140919b0098_grande.jpg)
[J-Link OB] Nạp, Debug, và console cho Board sử dụng MCU China PY32F002AF15P6TU.
![[J-Link OB] Nạp, Debug, và console cho Board sử dụng MCU China PY32F002AF15P6TU.](http://file.hstatic.net/1000362368/file/mach_nap_debug_tich_hop_uart_da_nang_st-link__j-link_ob__daplink_6_ba62d331ca3d40f1b682ac923419720f_grande.jpg)
Mọi thông tin về sản phẩm, các bạn liên hệ thông tin bên dưới:
- Email: contact@epcb.vn
- Facebook: Fanpage - Lập trình vi điều khiển nâng cao
