AK Embedded Base Kit - Bộ chuyển đổi RS485 Modbus Wireless 2.4Ghz AK Embedded Base Kit - Bộ chuyển đổi RS485 Modbus Wireless 2.4Ghz
AK Embedded Base Kit - Bộ chuyển đổi RS485 Modbus Wireless 2.4Ghz
AK Embedded Base Kit - Bộ chuyển đổi RS485 Modbus Wireless 2.4Ghz

AK Embedded Base Kit - Bộ chuyển đổi RS485 Modbus Wireless 2.4Ghz

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Bộ chuyển đổi RS485 Modbus Wireless 2.4Ghz được sử dụng để chuyển đổi mạng RS485 từ có dây sang mạng không dây, phần mềm ở 2 phía Master và Save không thay đổi.

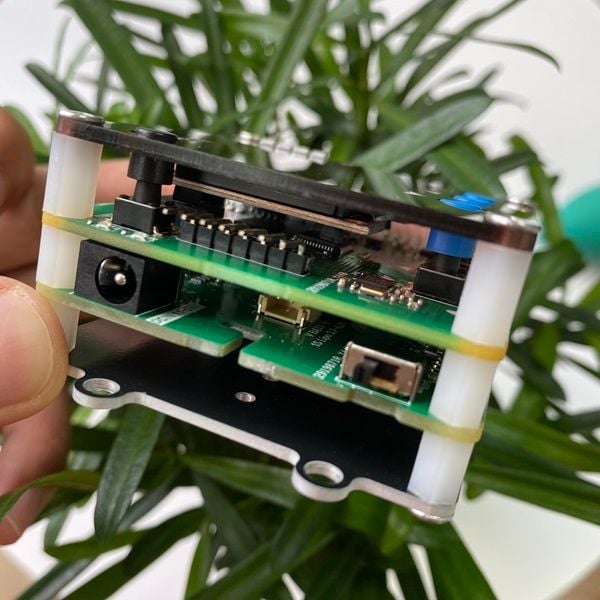

Bộ chuyển đổi sử dụng AK Embedded Base Kit - STM32L151. Trên mạch đã tích hợp sẵn RS485 và nRF24L01(Wireless 2.4Ghz).

Tài liệu phần mềm (Firmware)



Thiết kế phần cứng AK Embedded Base Kit



Một hệ thống sử dụng mạng RS485 có dây truyền thống, chi phí cáp tín hiệu và chi phí triển khai lắp đặt thực tế cao.

Hệ thống giám sát sử dụng RS485 Modbus Wire

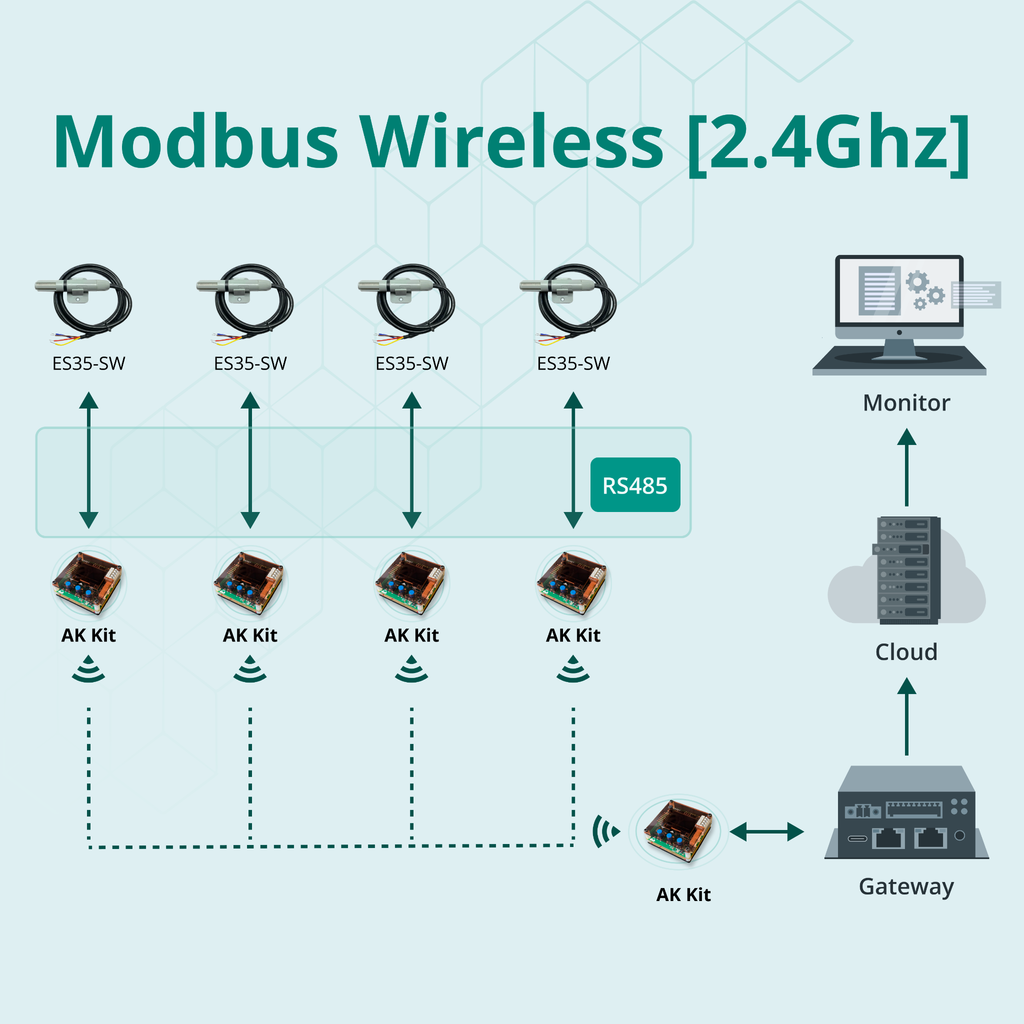

Với mô hình sử dụng bộ chuyển đổi không dây, các thiết bị Slave như cảm biến, thiết bị, kết nối về PLC, HMI, hoặc IoT Gateway đều kết nối tới bộ chuyển đổi, thông qua mạng không dây Master polling modbus đến các thiết bị Slave.
Mô hình này giúp giảm thiểu đáng kể chi phí thi công trong nhà máy, nhất là với nhà máy có hạ tần điện hoàn thiện và đang đưa vào hoạt động.

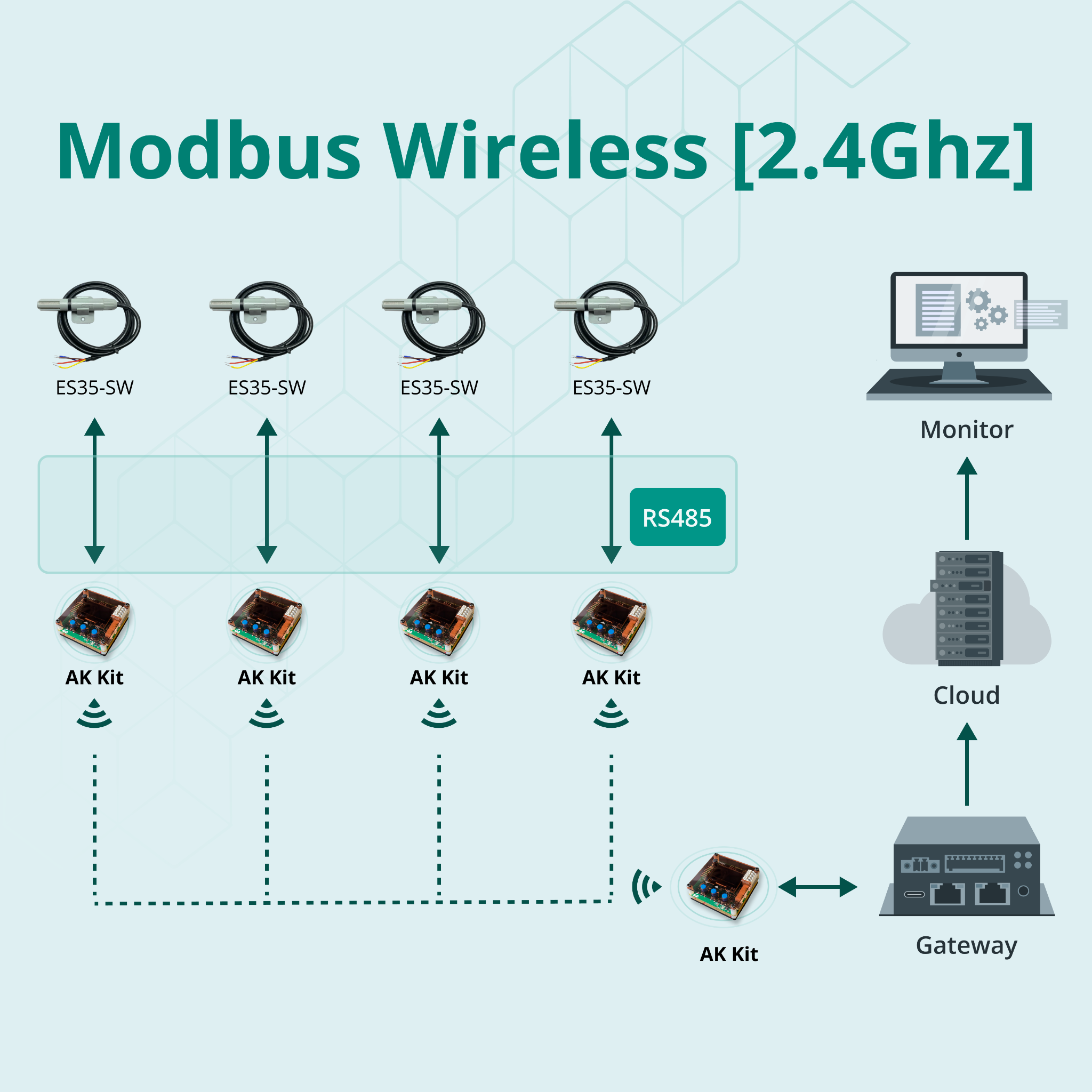

Hệ thống giám sát sử dụng RS485 Modbus Wireless [2.4Ghz]

Video Demo hoạt động của hệ thống
