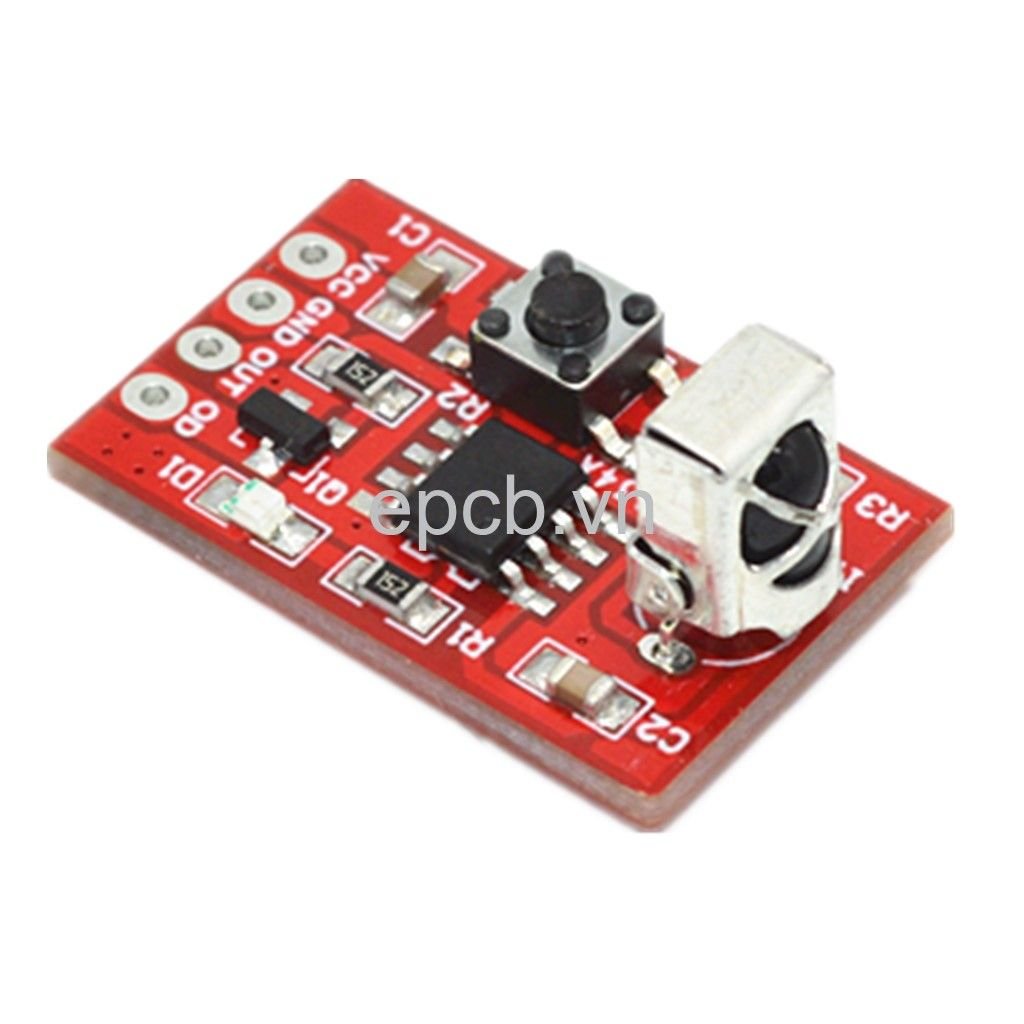

Module học lệnh điều khiển bằng remote IR hồng ngoại

Thông số kỹ thuật:

• Điện áp làm việc: 3.5 – 5 VDC
• VCC: cực dương
• GND: cực âm
• Trạng khi relay mở: khoảng 3mA (relay mở)
• Trạng thái khi relay đóng: 5mA (relay đóng)
• Loại modul: học 1 chiều (có thể học tất cả các remote IR hồng ngoại định dạng NEC)
• Khoảng cách truyền nhận: 5 ~ 12 mét (đường thẳng, không có chướng ngại vật)
• Chế độ làm việc:
  • Chế độ làm việc: tự khóa, chạy bộ, lồng vào nhau 3 chế độ làm việc Giao diện OUT --- xuất tín hiệu mức cao và thấp; giao diện OD --- đầu ra là tín hiệu chuyển mạch của ống MOS

Hướng dẫn sử dụng:

• Chế độ A: Sau khi kết nối nguồn, nhấn và giữ nút nhấn trên module led nhấp nháy 1 lần thì thả nút => nhấn và giữ nút điều khiển từ xa cần học lệnh. Led nhấp nháy 3 lần và ngừng thì quá trình học lệnh của module thành công và được đặt ở chế độ tự khóa
• Chế độ B: Sau khi kết nối nguồn nhấn và giữ nút nhấn trên module cho đến khi đèn led trên module nhấp nháy 2 lần thì thả => nhấn nút và giữ trên điều khiển từ xa cần học lệnh đến khi đèn led trên module nhấp nháy 3 lần và ngừng => quá trình học lệnh từ điều khiển từ xa thành công và module tự động đặt ở chế độ B
• Chế độ C: Sau khi kết nối nguồn
  • Nhấn và giữ nút nhấn trên module cho đến khi đèn led nhấp nháy 3 lần thì thả nút => nhấn và giữ nút từ remote cần được học lệnh => đèn led trên module nhấp 3 lần và ngừng => quá trình học lệnh nút thành công và chỉ có thể bật và không tắt module.
  • Nhấn và giữ nút nhấn trên module cho đến khi đèn led nhấp nháy 4 lần thì thả => nhấn và giữ nút từ remote cần được học lệnh => đèn led trên module nhấp nháy 3 lần và ngừng => quá trình học lệnh nút thành công và chỉ có thể tắt và không bật module.
• Xóa chế độ cài đặt: Sau khi kết nối nguồn nhận và giữ nút nhấn trên module đèn led trên module nhấp nháy 5 lần thì thả => chế độ cài đặt đã xóa.
