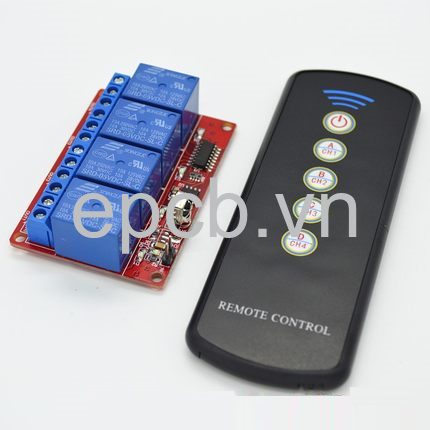

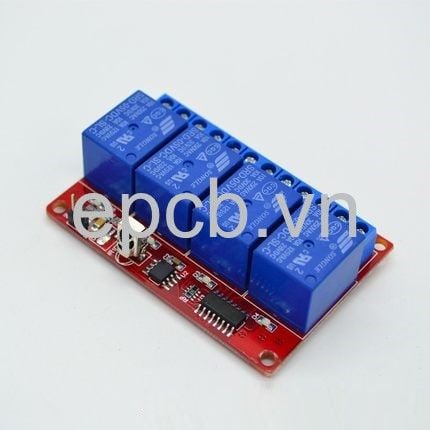

Bộ điều khiển bật tắt relay 4 kênh bằng remote IR hồng ngoại có điều khiển các thiết bị gia dụng từ xa khoảng cách lên đến 8 mét. Giúp thuận tiện bật tắt các thiết bị điện trong mà mà không cần di chuyển quá nhiều.
Thông số kỹ thuật:
- Nguồn cấp cho relay: 5VDC
- VIN: VCC ( cực dương)
- GND: GND (cực âm)
- Dòng điện khi không tải: 1mA
- Khi có tải: 150mA
- Công suất tải relay: 250VAC-10A ; 125VAC-10A ; 30VDC-10A ; 28VDC-10A
- Kích thước: 45*65*20mm
Nguyên lý làm việc: nhấn và giữ
- Khi nhấn nút CH1 (A) relay nhận tín hiệu từ remote IR hồng ngoại, relay sẽ đống đèn led1 sẽ sáng. Và khi thả nút CH1 (A) relay sẽ mở và led sẽ tắt. Các phím CH2 (B), CH3 (C), CH4(D) cũng tương tương tự trên.
- Nút nguồn của remote đồng thời điều khiển việc đóng mở của cả 4 relay.
