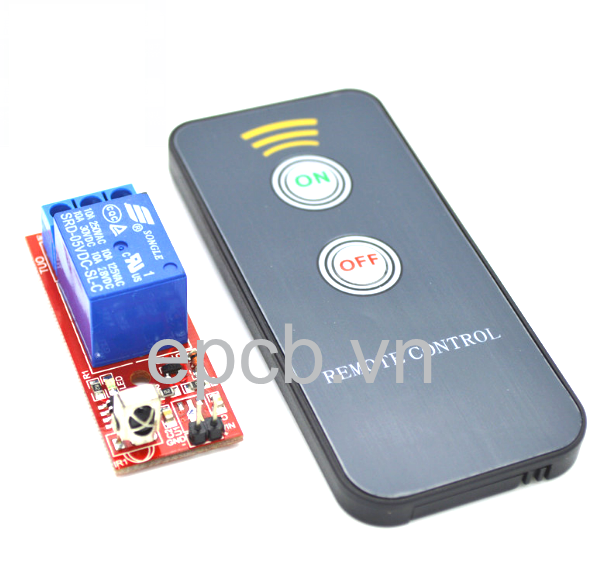

Điều khiển relay bằng remote IR hồng ngoại (1 Relay) có thể điều khiển hầu hết các thiết bị điện gia dụng trong nhà
Thiết bị nhận tín hiệu trực tiếp từ điều khiển từ xa, khoảng cách điều khiển lên đến 8 mét.
Thông số kỹ thuật:
- Điện áp làm việc: 5 VDC
- Khoảng cách điều khiển: 8 mét
- Công suất tải của relay: 250 VAC – 10A, 125VAC – 10A, 30VDC – 10A, 28 VDC – 10A
- VIN: 4.5 ~ 5.5 VDC
Hướng dẫn sử dụng:
Sau khi module cấp nguồn, đầu ra mặc định ở mức thấp
Nhấn nút “ON” của điều khiển từ xa, module relay tiếp nhận tín hiệu sẽ chuyển sang mức cao và duy trì trạng thái, đồng thời đèn led báo hiệu sẽ sáng. Nếu nhấn “ON” thì trạng thái module relay sẽ không thay đổi.
Nhấn nút”OFF” của điều khiển từ xa, module relay tiếp nhận tín hiệu và chuyển sang mức thấp và duy trì trạng thái. Đồng thời đèn led báo hiệu sẽ tắt.
Điều khiển từ xa hồng ngoại qua relay 5VDC hoạt động như sau: trên điều khiển từ xa nhấn “ON” thì module relay sẽ đóng và nhấn nút “OFF” thì module relay sẽ mở (ngắt kết nối).
