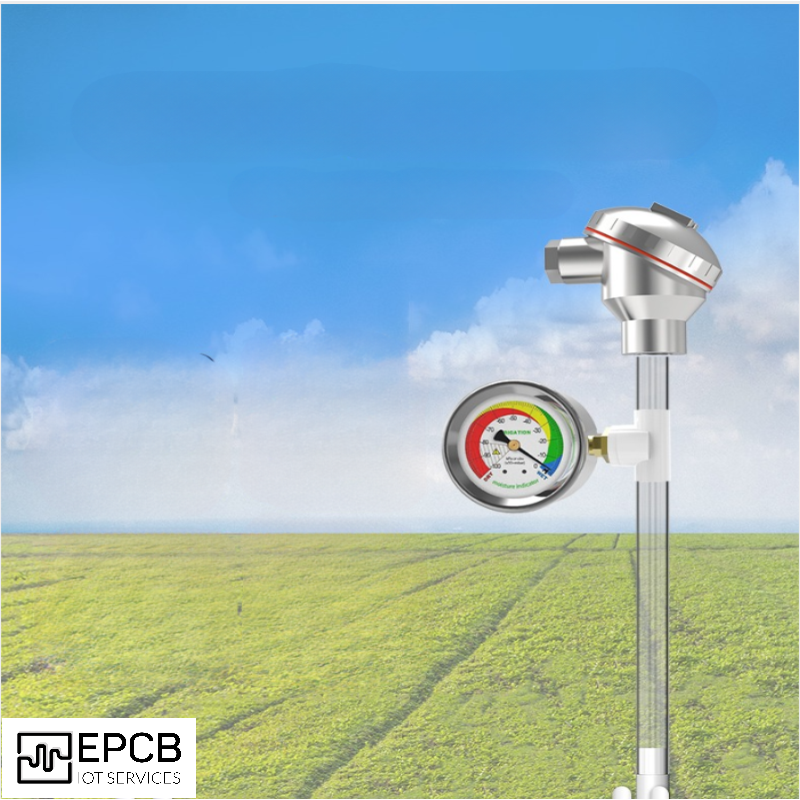

Máy đo độ căng của đất ES-ARG-ST-01

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Lượng nước trong đất là yếu tố quan trọng ảnh hưởng đến sự sinh trưởng của thực vật. Với sự phát triển của nông nghiệp thông minh, yêu cầu về năng suất và chất lượng cây trồng ngày càng cao, việc xác định thời điểm tưới nước cho cây trồng là rất cần thiết. Máy đo độ căng của đất ( Tensiometer ) có thể cung cấp thông tin này một cách chính xác.

Cảm biến sức căng đất hoạt động bằng cách đo sức căng của nước trong đất. Khi cây trồng thiếu nước, sức căng của nước trong đất sẽ giảm. Cảm biến sẽ phát hiện sự thay đổi này và hiển thị trên đồng hồ đo. Từ đó, người nông dân có thể xác định được thời điểm tưới nước cho cây trồng.

Cảm biến sức căng đất có vai trò quan trọng trong nền nông nghiệp hiện đại. Nó giúp người nông dân tưới nước cho cây trồng một cách chính xác, tiết kiệm nước và nâng cao năng suất cây trồng.



Tinh nang tuoi thong minh cua may do suc cang dat

( Máy đo sức căng của đất giúp việc tưới tiêu trở nên dễ dàng )

Dau do chat luong cao cua thiet bi

( Đầu dò chất lượng cao của thiết bị )

May do suc cang cua dat giam sat theo thoi gian thuc

( Máy đo sức căng của đất sẽ giám sát tình trạng của đất theo thời gian thực )

May do suc cang cua dat co ung dung rong

( Máy đo sức căng của đất được ứng dụng rộng rãi trong nông nghiệp thông minh, trồng trọt, v.v )

Giam sat suc cang cua dat khi trong rau va khoai so

( Kiểm tra và giám sát chất lượng của đất khi trồng rau, khoai sọ, v.v )

Giam sat suc cang cua dat khi trong tao va mit

( Kiểm tra và giám sát sức căng của đất khi trồng táo và mít )

Thi nghiem lay mau dat cua may do suc cang

( Thí nghiệm lấy mẫu đất để đo sức căng của đất )



Thông số kỹ thuật

Nhiệt độ hoạt độngTừ 0oC đến 60oC
Phạm vi đo của máy đo áp suất-100kpa-0
Độ chính xác của máy đo áp suất2,5 lần ( loại máy đo chân không ); ±0,5 kPa (RS485/4~20mA )
Độ phân giải của máy đo áp suất1kPa( loại máy đo chân không ); 0.1kPa (RS485/4~20mA)
Chất liệu vỏPVC, ống nhựa trong suốt, đồng hồ cơ inox
Mực độ bảo vệIP67
Tiêu thụ năng lượng0.8W (RS485) / 0.5W ( 4~20mA)
Thời gian phản hồi RS485/4~20mA200 mili giây


Cach tinh ap suat cua thiet bi

(Cách tính lực căng của đất với dòng sản phẩm 4-20mA)

Da dang cac dong thiet bi de lua chon

( Máy đo lực căng của đất hỗ trợ nhiều kích thước khác nhau để lựa chọn )



Một số tính năng nổi bật

  • Vỏ sản phẩm được làm bằng nhựa PVC: Ống nhựa trong suốt có thể quan sát trực quan mực nước, phản ứng nhanh và cảm nhận hiệu quả môi trường đất .
  • Máy đo áp suất chân không cơ học được làm bằng thép không gỉ và có thể sử dụng ngoài trời trong thời gian dài.
  • Đầu dò được làm bằng đất sét chất lượng cao, nhanh, thấm khí và có độ nhạy cao.
  • Thiết bị không bị ảnh hưởng bởi các ion muối trong đất và các hoạt động nông nghiệp như phân bón hóa học, thuốc trừ sâu và tưới tiêu sẽ không ảnh hưởng đến kết quả đo. Dữ liệu là chính xác.
  • Đa dạng dòng sản phẩm: dòng sản phẩm sử dụng chuẩn Modbus RTU RS485, dòng sản phẩm sử dụng chuẩn 4 ~ 20mA và dòng sản phẩm sử dụng máy đo chân không



Tinh nang kiem soat luong nuoc cua may do do cang cua dat

( Thiết kế đặc biệt dễ dàng bổ sung nước cho đất )

Kha nang bao ve tot cua thiet bi

( Thiết bị có khả năng chống thấm nước và thấm bụi, bảo vệ tốt các bộ phận bên trong )

Kha nang ket noi PLC cua may do do cang

( Đa dạng hóa kết nối với PLC, vi điều khiển, Arduino, ....)

Kha nang ket noi PLC cua may do do cang

( Kiểm tra và giám sát sức căng của đất từ xa qua nền tảng Cloud )



Địa chỉ thanh ghi của dòng sản phẩm RS485

Địa chỉ thanh ghiĐịa chỉ cấu hình PLCMô tảFunctions
0000H40001Giá trị độ căng của đất ( lớn hơn giá trị thực tế 10 lần)03/04
0001H40002Giá trị độ căng của đất ( lớn hơn giá trị thực tế 10 lần)03/04


Ket noi RS485

( Hướng dẫn kết nối chuẩn Modbus RTU RS485 cho dòng sản phẩm RS485 )

Ví dụ về frame truyền đọc giá trị sức căng của đất với ID = 1 của dòng sản phẩm RS485

Khung truy vấn

Mã địa chỉMã chức năngĐịa chỉ bắt đầuĐộ dài dữ liệuBit thấpBit cao
0x010x030x00 0x000x00 0x010x840x0A


Khung trả lời

Mã địa chỉMã chức năngSố byte hợp lệGiá trị độ căng đấtBit thấpBit cao
0x010x030x020xFF 0x9B0xB80x1F


Giả sử nếu tại địa chỉ thanh ghi 0x9B giá trị đọc được là -101 thì giá trị lực căng của đất sẽ là -101*0,1 = -10,1 kpa



Giá trị độ ẩm khi cần tham chiếu cho các loại cây trồng

  • -10~0kpa bề mặt ẩm, độ ẩm quá cao đối với hầu hết các loại cây trồng.
  • -30~10kpa bề mặt ẩm, thích hợp với nhiều loại cây trồng ôn đới ưa ẩm.
  • -50~30kpa bề mặt khô ráo, cây trồng cần được tưới nước.
  • >-50kpa bề mặt khô, hầu hết các loại cây trồng đều cần tưới nước đều đặn.
Loại cây-10 ~ -20kpa-20 ~ -30kpa-30 ~ -50kpa<-50kpa
HoaThực vật ưa ẩm: hoa lan nhiệt đới, chi hồng môn, dứa cảnh, thu hải đường, chi tóc thần, dương xỉ xoắn ốc.Cây sim, hoa cẩm tú cầu, hoa mộc lan, ban âu, đỗ quyên, sen cạn, thường xuân ngọc bích, quyển bá.Hoa mẫu đơn, hoa mộc tê, hoa dâm bụt, hoa mai cua, quả sung, hoa kim ngân, hoa trà, hoa nhài, cây thường xuân nhật.Các loại hoa chịu hạn, xương rồng, họ lá bỏng, chuối vàng, hoa tuyết.
Trái cây và rau củDưa chuột, cà chua, rau xanh và các loại rau lá khác, dâu tây.Cần tây, ớt xanh, dưa chuột, cà chua đồng, cam, quýt, lê, táo.Đậu hà lan, khoai tây, chanh, nho, chuối.Bắp cải, rau diếp, hành tây, cà rốt, súp lơ, bơ, táo, lê.
Cây trồng khác TràMía, cỏ sân cỏNgô, lúa mì, lúa mạch.


Vị trí lắp đặt của thiết bị

  • Vị trí lắp đặt cần bằng phẳng.
  • Trong điều kiện tưới toàn diện, ưu tiên chọn vùng ít nước làm vị trí giám sát, trong điều kiện tưới từng phần, chọn vùng ẩm ướt làm vị trí giám sát.
  • Chọn một địa điểm nơi cây trồng phát triển bình thường và đại diện cho phần lớn cây trồng phát triển.
  • Để hiểu được sự phân bố rễ của cây trồng đang được theo dõi, thường chọn vị trí gần rễ hút nước của cây trồng hơn.

Lưu ý: Vị trí lắp đặt thiết bị phải tương đối cao để tránh nước mưa tràn vào thiết bị gây chập mạch thiết bị hoặc hỏng đường dây.



Cach lap dat

( Cách lắp đặt thiết bị )


Bảo quản thiết bị

  • Đầu dò không được tiếp xúc với dầu để tránh làm tắc nghẽn các lỗ và khiến thiết bị gặp trục trặc.
  • Phạm vi đo của thiết bị là -100kPa-0 . Khi vượt quá giới hạn này, thiết bị sẽ bị rò rỉ do vỡ thành ống, làm cho thiết bị trở nên hư hỏng.
  • Kiểm tra thường xuyên và đổ đầy máy đo khoảng nửa tháng đến một tháng một lần (hoặc đợi cho đến khi mực nước xuống đáy mới thêm nước vào), vặn chặt máy đo không được để hở trong quá trình sử dụng
  • Khi nhiệt độ giảm xuống dưới 0oC , nên rút dụng cụ ngoài trời ra để tránh bị đóng băng và nứt.
