Màn hình LED hiển thị kỹ thuật số 4-20mA, RS485 có nhiều phiên bản khác nhau như phiên bản tiêu chuẩn, phiên bản RS485 và phiên bản có đầu ra relay. Với phiên bản RS485 sử dụng giao tiếp RS485 Modbus RTU dễ dàng kết nối, đối với phiên bản đầu ra relay là thường mở công suất tải của relay: 3A 30VDC/ 3A 250VAC
Thông số kỹ thuật:
- Nguồn cấp:
- Phiên bản tiêu chuẩn và RS485:
- 6 ~ 25VDC
- Công suất tiêu thụ: 24V/40mA
- Phiên bản đầu ra relay:
- 8 ~ 25VDC
- Công suất tiêu thụ: 24V/50mA
- Trở kháng đầu vào loại điện áp: 30kΩ
- Trở khách loại đầu vào 4-20mA: 250Ω

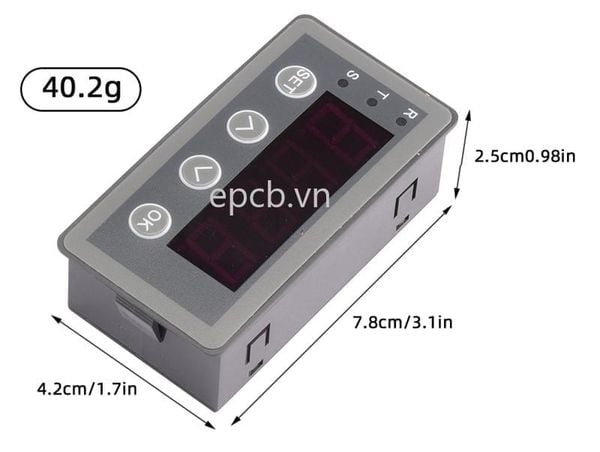

- Kích thước màn hình: 0.56 inch 4 chữ số
- Với phiên bản RS485: giao thức Modbus RTU
- Với phiên bản đầu ra relay: 3A 30VDC/ 3A 250VAC
Đèn báo tín hiệu
1. Phiên bản RS485:
Giao tiếp R: chỉ nhận báo dữ liệu
Giao tiếp T: chỉ báo gửi dữ liệu
Phiên bản chỉ ra relay: chỉ báo sáng khi relay S đóng
Mô tả tín hiệu cổng:
Ký Hiệu | Mô tả | |
PWR | Nguồn dương | |
GND | Nguồn âm | |
Ai | Đầu vào tín hiệu tương tự | |
mA | Đầu vào tín hiệu tương tự 4-20mA | |
Phiên bản RS485 | 485- | Tín hiệu RS485 B- |
485+ | Tín hiệu RS485 A+ | |
Phiên bản đẩu ra relay | KA | Relay thường mở cổng đầu ra tiếp điểm |
KB | ||

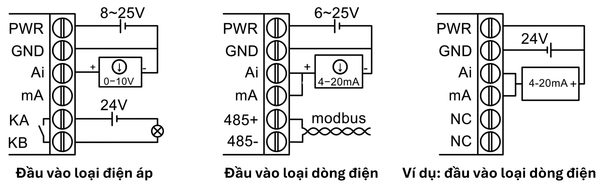

2. Sơ đồ nối dây:

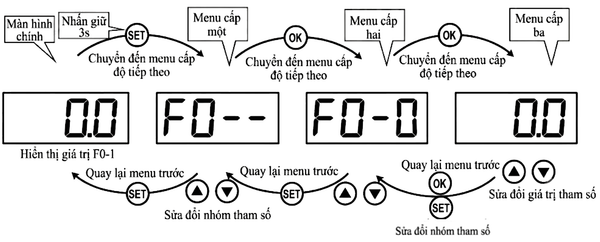

3. Biểu đồ chuyển đổi trạng thái hiển thị và màn hình
4. Mô tả các thông số
4.3 Tham số F2 cấu hình đầu ra relay
Tham số | Tên Tham số | Mô tả và phạm vi | Mặc định | Đọc và ghi |
F2-0 | Trạng thái đầu ra relay | Các điều kiện đầu ra ra đáp ứng, các trang thái đầu ra của relay: 0: không có điều khiển (ngắt kết nối) 1: Relay đóng 2: Relay bị ngắt | 0 | Đọc và ghi |
F2-1 | Loại điều kiện | 0: Lớn hơn giá trị so sánh 1; 1: nhỏ hơn giá trị so sánh 2 2: Lớn hơn giá trị so sánh 1 và nhỏ nhỏ hơn giá trị 2 | 0 | Đọc và ghi |
F2-2 | Giá trị so sánh 1 | Phạm vi: 0 ~ 100% | 50.0 | Đọc và ghi |
F2-3 | Giá trị so sánh 2 | Phạm vi: 0 ~ 100% | 50.0 | Đọc và ghi |
F2-4 | Khoảng trễ | Để tránh relay hoạt động thường gần giá trị sánh. Phạm vi: 0.0 ~ 80.0% | 5.0 | Đọc và ghi |
