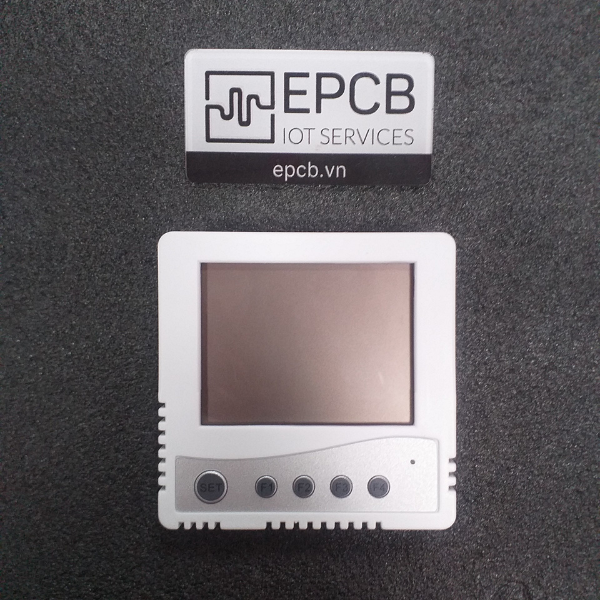

Cảm biến nhiệt độ, độ ẩm có hiển thị RS485 ES-TH-LCD-02 với đa dạng đầu dò nhiệt độ, độ ẩm tùy vào ứng dụng và điều kiện đo khác nhau, thiết bị có hộp treo 86 lỗ tiêu chuẩn. Sử dụng mạch RS485 Modbus RTU tiêu chuẩn. Thiết bị đo nhiệt độ và độ ẩm chính xác cao, ổn định và độ trôi nhỏ.
Thông số kỹ thuật:
Nguồn cấp | 10 ~ 30VDC |
Tiêu thụ điện năng | 0.4W |
Phạm vi đo | Nhiệt độ: -40 ~ 80oC |
Độ ẩm: 0 ~ 100%RH | |
Độ chính xác | Nhiệt độ: ± 0.5oC (60%RH, 25oC) |
Độ ẩm: ±3% (25oC) | |
Môi trường làm việc | -20 ~ 60oC, 0 ~ 95%RH (không ngưng tụ) |
Giao tiếp | RS485 Modbus RTU |
Độ Phân giải | 0.1oC |
0.1%RH | |
Thời gian làm mới | 1s |
Độ ổn định lâu dài | ≤0.1oC/y |
≤1%RH/y | |
Thời gian đáp ứng | Nhiệt độ: ≤25s (Tốc độ gió 1m/s) |
Độ ẩm: ≤ 8s (tốc độ gió 1m/s) |
Kích thước:

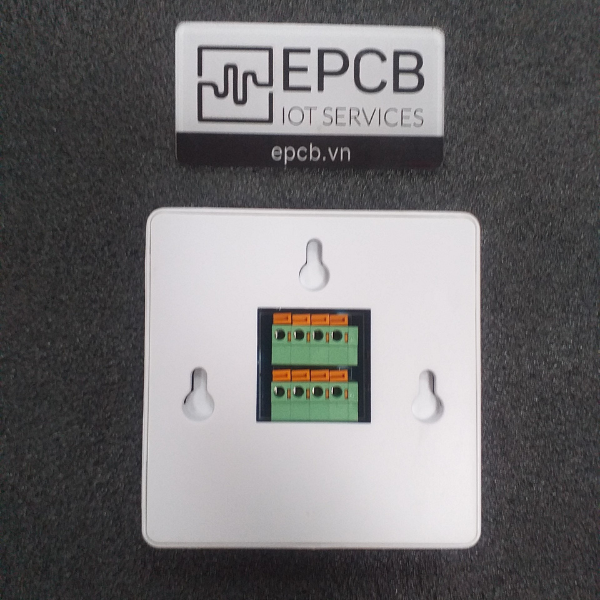

Sơ đồ kết nối:
1 | Nguồn cấp 10 ~ 30VDC (VCC) | 5 | RS485A |
2 | Nguồn âm (GND) | 6 | RS485B |
3 | Dây vàng | 7 | Dây đen |
4 | Dây nâu | 8 | Dây xanh |
3,4,7,8 là các dùng cho cảm biến rời | |||
Giao tiếp RS485:
Baudrates | Data bits | Stop bit | Parity |
2400pbs / 4800pbs / 9600pbs mặc định là 4800pbs | 8 | 1 | None |
Bảng địa chỉ thanh ghi
Register address | PLC or configuration address | Content | Operate |
0000 H | 40001 | Humidity | Read only |
0001 H | 40002 | Temperature | Read only |
