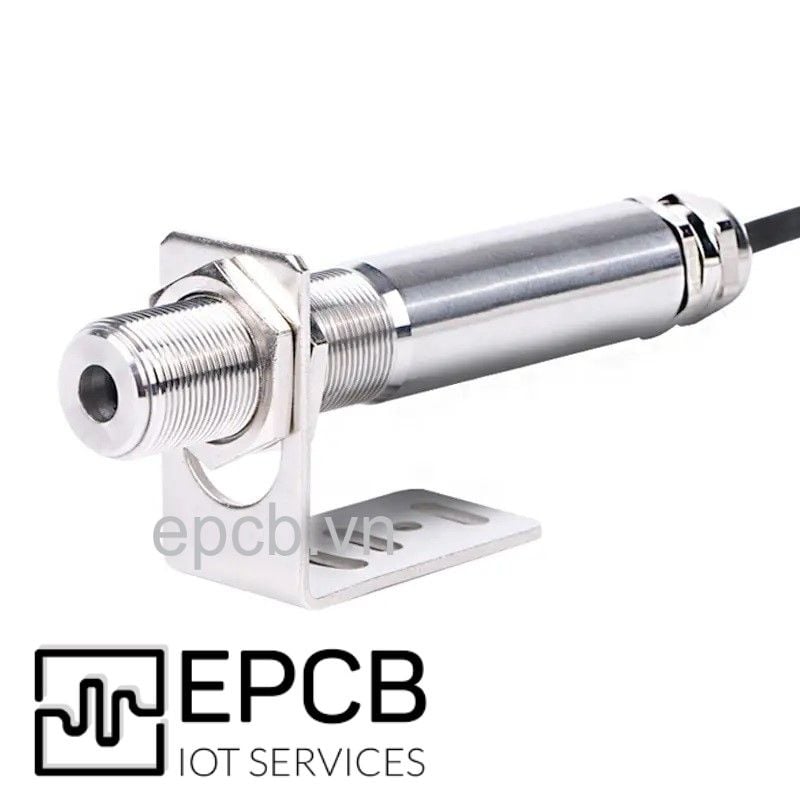

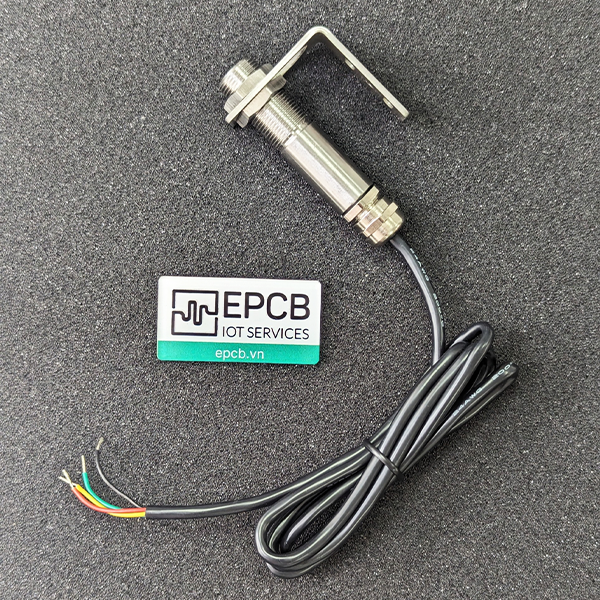

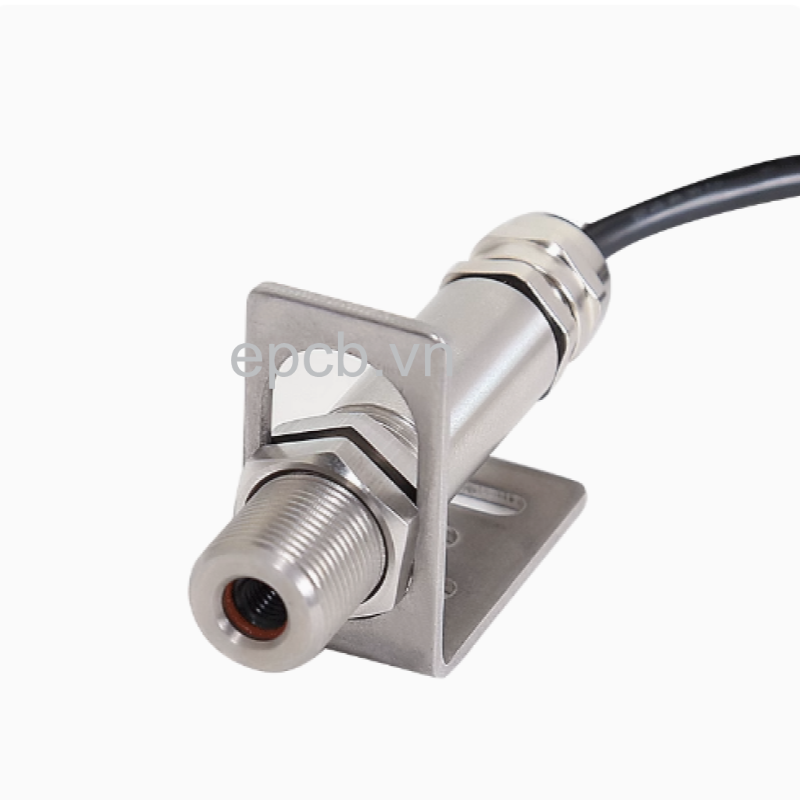

Cảm biến nhiệt độ hồng ngoại T10S-B-HW cho phép đo nhiệt độ bề mặt vật thể mà không cần tiếp xúc, dựa trên cường độ bức xạ hồng ngoại phát ra từ mục tiêu. Thiết bị tích hợp sẵn cảm biến, hệ quang học và mạch điện trong vỏ thép không gỉ, dễ lắp đặt và có tùy chọn phụ kiện phù hợp với nhiều điều kiện làm việc khác nhau.
Để tìm hiểu nguyên lý hoạt động các loại cảm biến nhiệt độ, quý khách tham khảo các bài viết kĩ thuật sau:
Cảm biến nhiệt độ là gì? - Nguyên lý hoạt động của cảm biến nhiệt độ
Cảm biến nhiệt độ điện trở / Cảm biến RTD (Resistance Temperature Detectors)
Cặp nhiệt điện, cảm biến nhiệt độ thermocouple
EPCB với năng lực thiết kế và xây dựng hệ thống giám sát điều khiển IoT, quý khách tham khảo tại:
Triển khai các giải pháp và dự án IoT
Cảm biến nhiệt độ hồng ngoại không tiếp xúc RS485 T10S-B-HW (RS485 Modbus RTU) có dải đo rộng, độ chính xác cao, độ tuyến tính tốt dễ dàng lắp đặt và sử dụng. Tín hiệu đầu ra được chuyển đổi thành giao tiếp RS485 Modbus RTU.
- Tín hiệu đầu ra RS485 Modbus RTU truyền được khoảng cách xa dễ dàng giám sát từ xa cho hệ thống điều khiển, PLC…
- Thiết bị đo nhiệt độ chuyên dụng cho một vùng hoặc bên trong lõi của vật thể, có thể đo năng lượng bức xạ hồng ngoại trong phạm vi bước sóng từ 8μm ~ 14μm.
- Đầu dò đo nhiệt có độ nhạy và chính xác cao, sử dụng thuận tiện dễ dàng lắp đặt.
- Sử dụng tỉ lệ khoảng cách vật thể (D:S) 20:1, khi khoảng cách giữa cảm biến và vật thể tăng lên thì diện tích đo sẽ rộng hơn.
Thiết bị được ứng dụng rộng rãi trong: y tế,công nghiệp năng lượng, thực phẩm, xây dựng, nông nghiệp thông minh....
Lưu ý
- Để tránh sai số mục tiêu đo phải càng đầy đủ càng tốt trong phạm vi quan sát của thiết bị. Do đó điểm đo phải luôn nhỏ hơn hoặc ít nhất bằng vật thể được đo.
- Ống kính của thiết bị phải giữ sạch sẽ để tránh trường hợp đo bị sai số hoặc thậm chí là hỏng luôn thiết bị do bụi.
Khoảng cách đo của cảm biến
- Khoảng cách đo của cảm biến được xác định dựa trên tỷ lệ khoảng cách đối tượng và kích thước của nguồn nhiệt. Tỷ lệ khoảng cách vật thể của cảm biến này là 12:1. Nghĩa là đối với nguồn nhiệt có đường kính ngoài 10cm khoảng cách xa nhất là (S*4.75) 10*4.75 = 47.5cm.

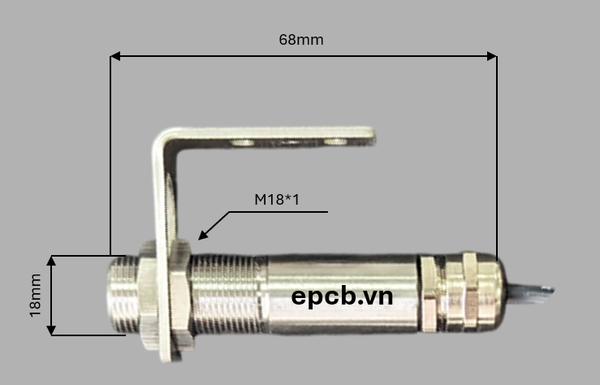

Kích thước sản phẩm
Đặc trưng
Thông số kỹ thuật
Thông số | Nội dung |
Điện áp định mức | DC 5V ~ DC 24V |
Nhiệt độ làm việc của đầu dò | -40 ~ 125℃ |
Dải đo | -70℃ ~ 380℃ |
Độ chính xác | ±0.5℃ (khi hoạt động 0 ~ 60℃, đối tượng 0 ~ 60℃) |
Độ phân giải quang học (D:S) | 12:1 (Đường kính mục tiêu : Khoảng cách đo) |
Độ phân giải | 0.1℃ |
Thời gian đáp ứng | 1 giây |
Giao diện đầu ra | RS485 |
Giao thức truyền thông | MODBUS RTU |
Tốc độ baud | 1200 / 2400 / 4800 / 9600 / 19200 bit/s |
Địa chỉ truyền thông | 1 – 247 |
Công suất tiêu thụ | < 0.1W |
Kích thước sản phẩm | Ø14 mm × 69 mm |
Sơ đồ dây kết nối
(Sơ đồ kết nối dây T10S-B-HW RS485 - chống nhiễu)
Màu dây/ Loại dây | RS485 | Chống nhiễu |
Đỏ | VCC | VCC |
Đen | GND | GND |
Vàng / Trắng | A+ | A+ |
Xanh lá / Xanh dương | B | B |
Bảng thanh ghi
Địa chỉ bắt đầu | Nội dung dữ liệu | Số byte | Đơn vị | Phạm vi / Mô tả / Ghi chú |
0 | Giá trị nhiệt độ | 2 | 0.1 ℃ | Khi dữ liệu = 0x8000, lỗi đầu dò |
100 | Địa chỉ truyền thông | 2 | – | 1 ~ 247 |
101 | Tốc độ Baud | 2 | – | 0: 1200 1: 2400 2: 4800 3: 9600 4: 19200 |
