Lưu ý: Các dòng cảm biến nhiệt độ rất đa dạng về hình dạng, chủng loại, và các thông số kĩ thuật. Quý khách có thể tham khảo: Các loại cảm biến nhiệt độ để tìm các loại phù hợp, trong trường hợp không có loại phù hợp, quý khách có thể đặt hàng gia công sản xuất theo yêu cầu (chấp nhận số lượng ít) qua số điện thoại / zalo 0367.939.867, đội ngũ kĩ thuật EPCB sẽ tư vấn và liên hệ đối tác gia công theo yêu cầu của quý khách.
Để tìm hiểu nguyên lý hoạt động các loại cảm biến nhiệt độ, quý khách tham khảo các bài viết kĩ thuật sau:
- Cảm biến nhiệt độ là gì? - Nguyên lý hoạt động của cảm biến nhiệt độ
- Cảm biến nhiệt độ điện trở / Cảm biến RTD (Resistance Temperature Detectors)
- Cặp nhiệt điện, cảm biến nhiệt độ thermocouple

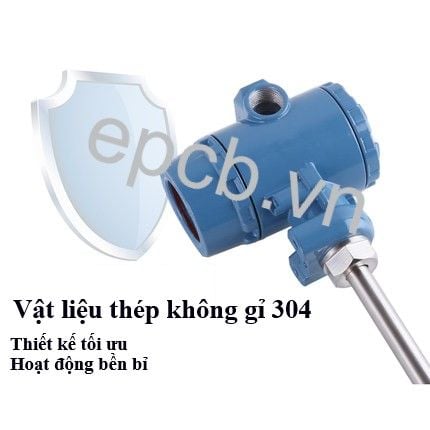

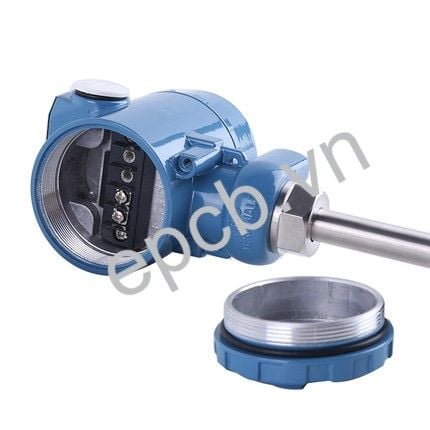

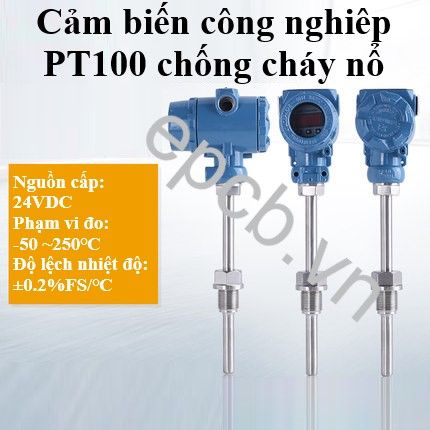

Cảm biến công nghiệp PT100 dạng đầu búa chống cháy nổ (4-20mA, 0-5V, 0-10V, RS485) sử dụng cặp nhiệt điện có độ chính xác cao, độ ổn định tốt, khả năng kháng nhiễu tốt.Tín hiệu đầu ra: 4-20mA, 0-5V, RS485 Modbus RTU có truyền đi xa và thực hiện các chức năng khác cùng một lúc.
Thông số kỹ thuật:
- Nguồn cấp: 18 ~ 35VDC (khuyên dùng 24VDC)
- Tín hiệu đầu ra: 4 -20mA, 0 - 5V, RS485 Modbus RTU
- Phạm vi đo: -50 ~ 250℃
- Độ lệch nhiệt độ: ± 0.2%FS/℃
- Độ chính xác: 0.5 lớp
- Độ ổn định: ≤ 0.2% FS/ năm
- Thời gian làm nóng: ≤ 30s
- Loại cảm biến: PT100
- Cường độ cách điện: 100MΩ/250VDC
- Nhiệt độ môi trường làm việc: -40 ~ 85℃
- Độ ẩm môi trường làm việc: 0 ~ 95% RH
- Rung độ cơ học: ：f ≤ 55HZ, biên độ < 0
- Công suất tiêu thụ: < 0.5W
- Lớp chống cháy nổ: chống cháy nổ an toàn nội bộ Exia II BT4

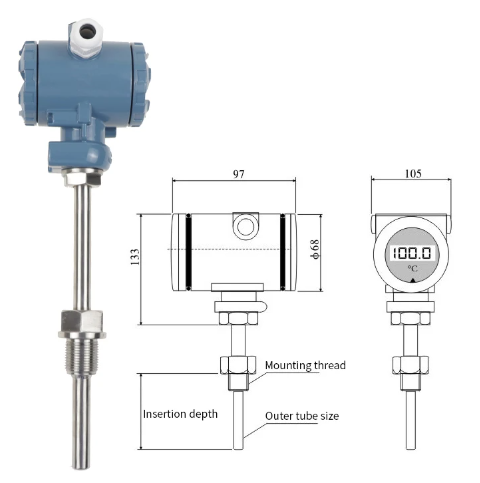

Kích thước

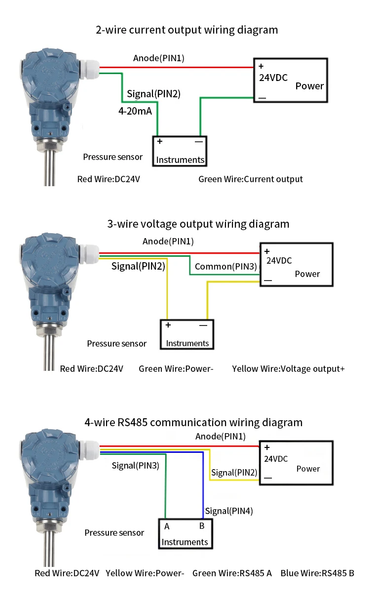

Sơ đồ nối dây:
Ứng dụng
Thanh ghi dữ liệu RS485 Modbus RTU
Register address | Data length (BYTE) | Data range | Data meaning | Register attribute |
0x0000 | 2 | 1 – 255 | Read slave address | 0x03
|
0x0001 | 2 | 0 – 1200; 1 – 2400; 2 – 4800; 3 – 9600; 4 – 19200; 5 – 38400; 6 – 57600; 7 – 115200 | Baud rate read, 0-7 respectively represent the currently set baud rate number | |
0x0002 | 2 | Pressure unit: 0 – Mpa; 1 – Kpa; 2 – Pa; 3 – Bar; 5 – Kg/cm2; 6 – psi; 7 – mh2o; 8 – mmh2o Temperature unit: 0 – ℃; 1 – K; 2 - ॰F | Pressure unit: 0~8 Temperature unit: 0~2: | |
0x0003 | 2 | 0 – ####; 1 - ###.#; 2 – ##.##; 3 - #.### | Floading point display is adjusted | |
0x0004 | 2 | -32768 – 32767 | Pressure measurement value/temperature measurement value | |
0x0005 | 2 | -32768 – 32767 | Transmitter range zero/temperature is calibrated low resistance value | |
0x0006 | 2 | -32768 – 32767 | Transmitter range full point / temperature is the calibrated high resistance value | |
