USB UART TTL CP2102

  • Sản phẩm: 7
  • 55,000₫

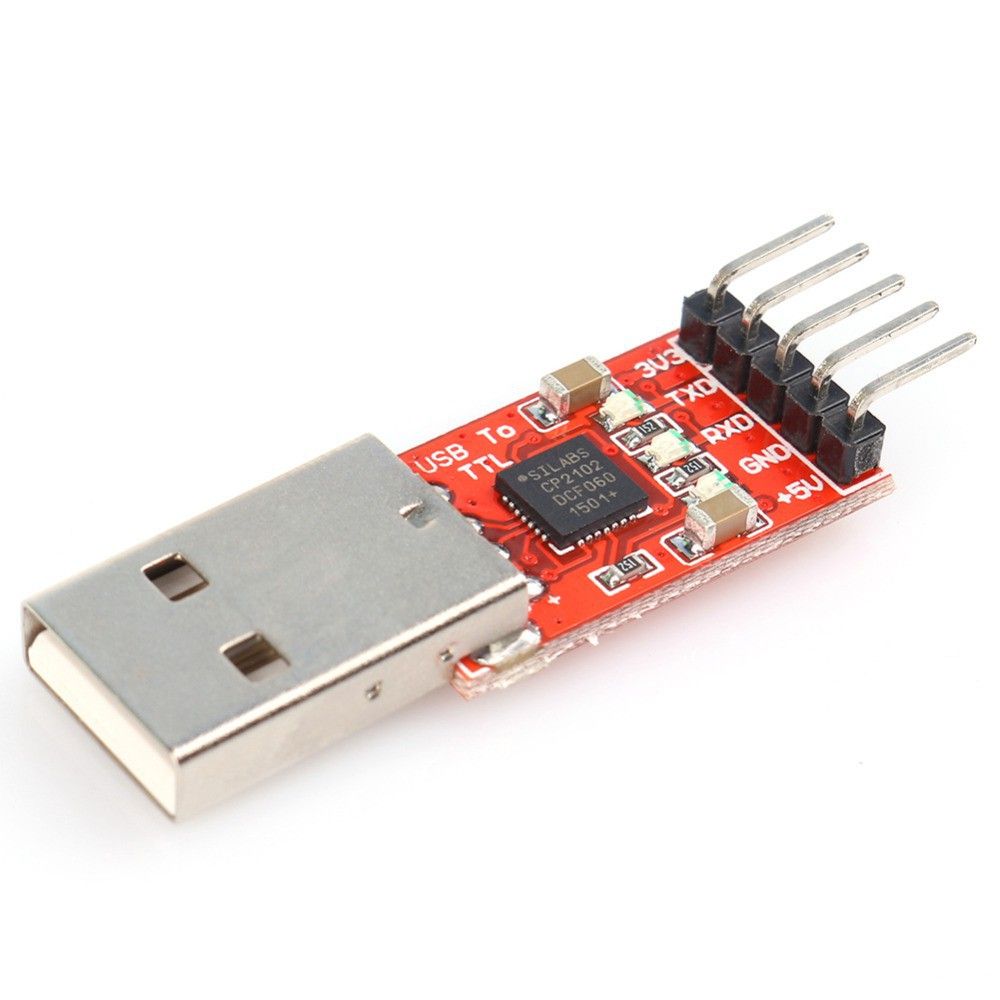

USB UART TTL CP2102 có chức năng đổi tín hiệu USB sang tín hiệu Serial tuần tự theo chuẩn TTL, mạch sử dụng chip chuyển đổi CP2102 USB to TTL của Silabs. CP2102 có kích thước nhỏ gọn và yêu cầu rất ít thành phần bên ngoài để hoạt động được ngay. CP2102 không sử dụng thạch anh ngoài như các chip PL2303, CH340 nên có độ ổn định và độ bền cao.

USB UART TTL CP2102 được sử dụng trong việc giao tiếp nối tiếp giữa các mạch điện tử với máy tính, nạp chương trình cho các board Arduino không tích hợp mạch nạp onboard như Pro Mini,...và làm mạch nạp cho các dòng vi điều khiển như ARM, AVR, PIC,... có hỗ trợ nạp thông qua giao tiếp UART.

Thông số kĩ thuật

  • Chip giao tiếp UART: CP2102.
  • Nguồn cung cấp: 5 VDC thông qua cổng USB.
  • Nguồn ngõ ra: 5 VDC và 3.3 VDC.
  • Cường độ dòng điện ngõ ra tối đa: 100 mA.
  • Tốc độ truyền nhận: 300bps ~ 1Mbps.
  • Kích thước: 25 x 13 mm.

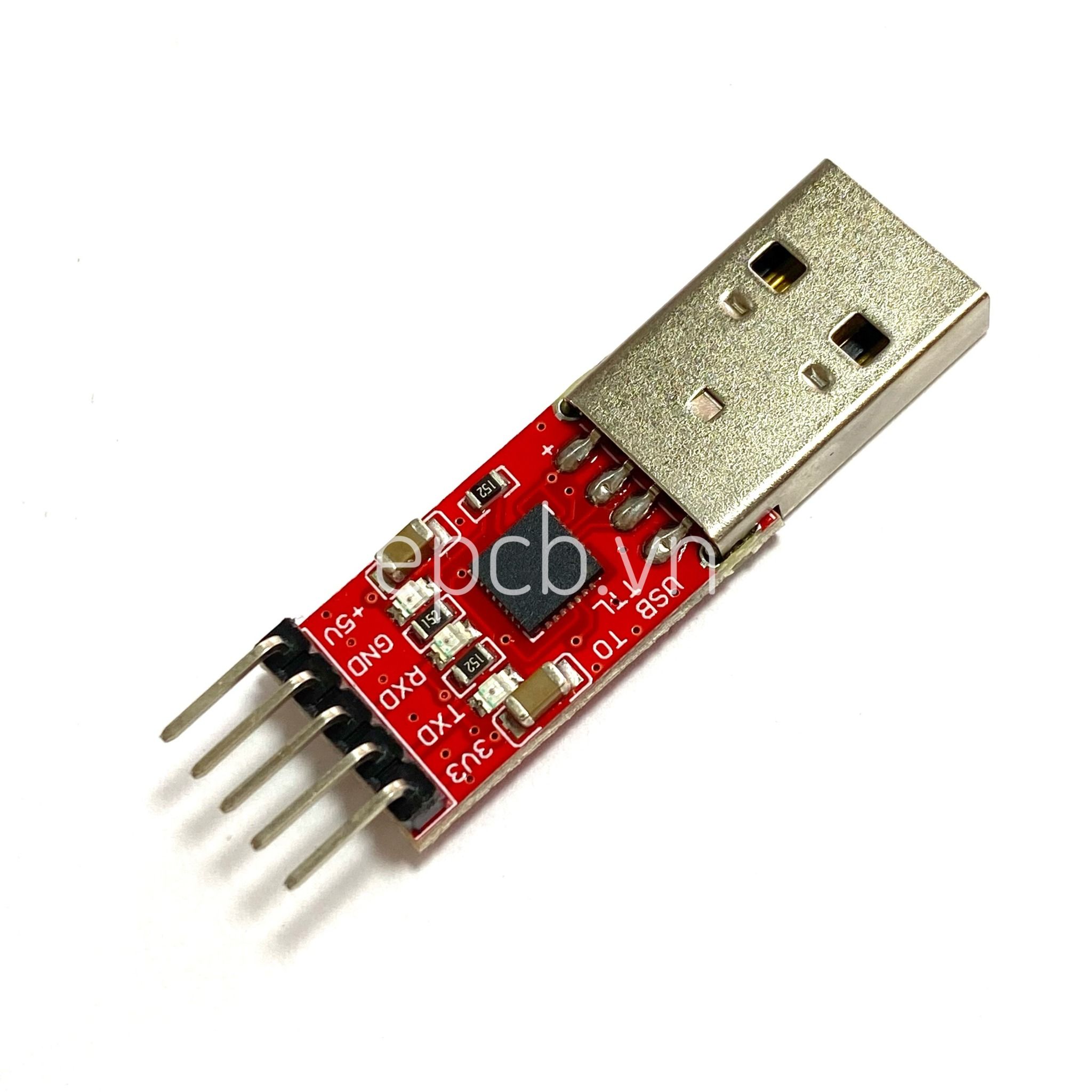

Sơ đồ ra chân

  • 3V3 (Output): Chân điện áp dương 3.3V
  • TXD (Output): Cổng truyền tín hiệu UART.
  • RXD (Input): Cổng nhận tín hiệu UART.
  • GND (Output): Chân điện áp âm 0V.
  • +5V (Output): Chân điện áp dương 5V.
