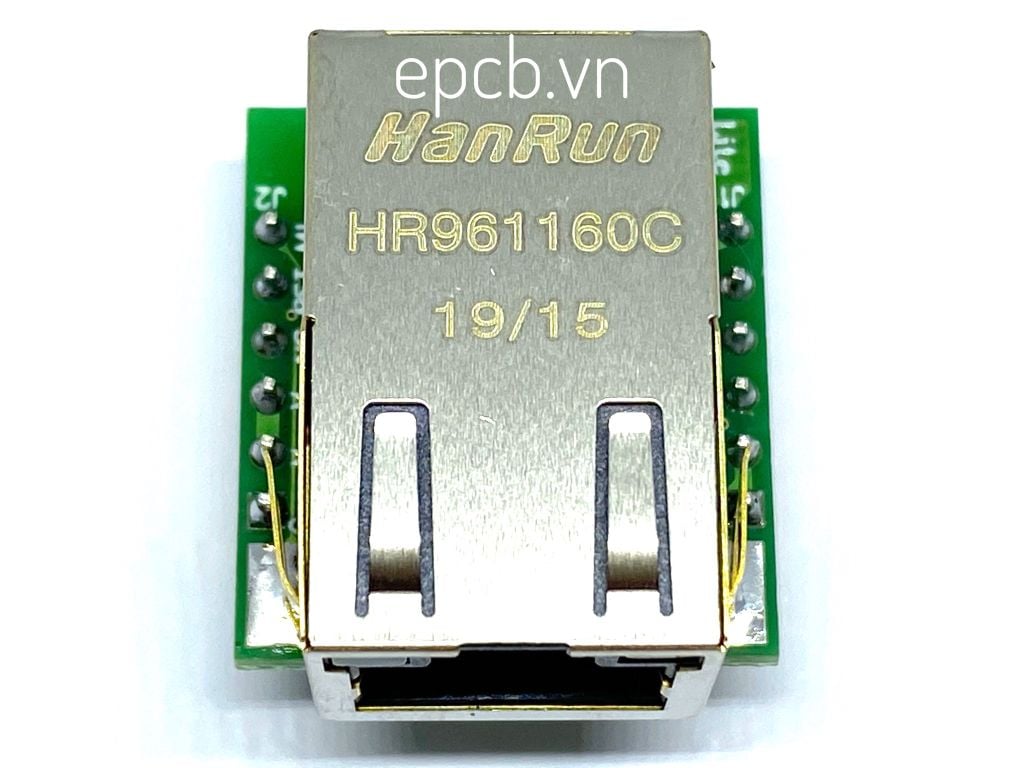

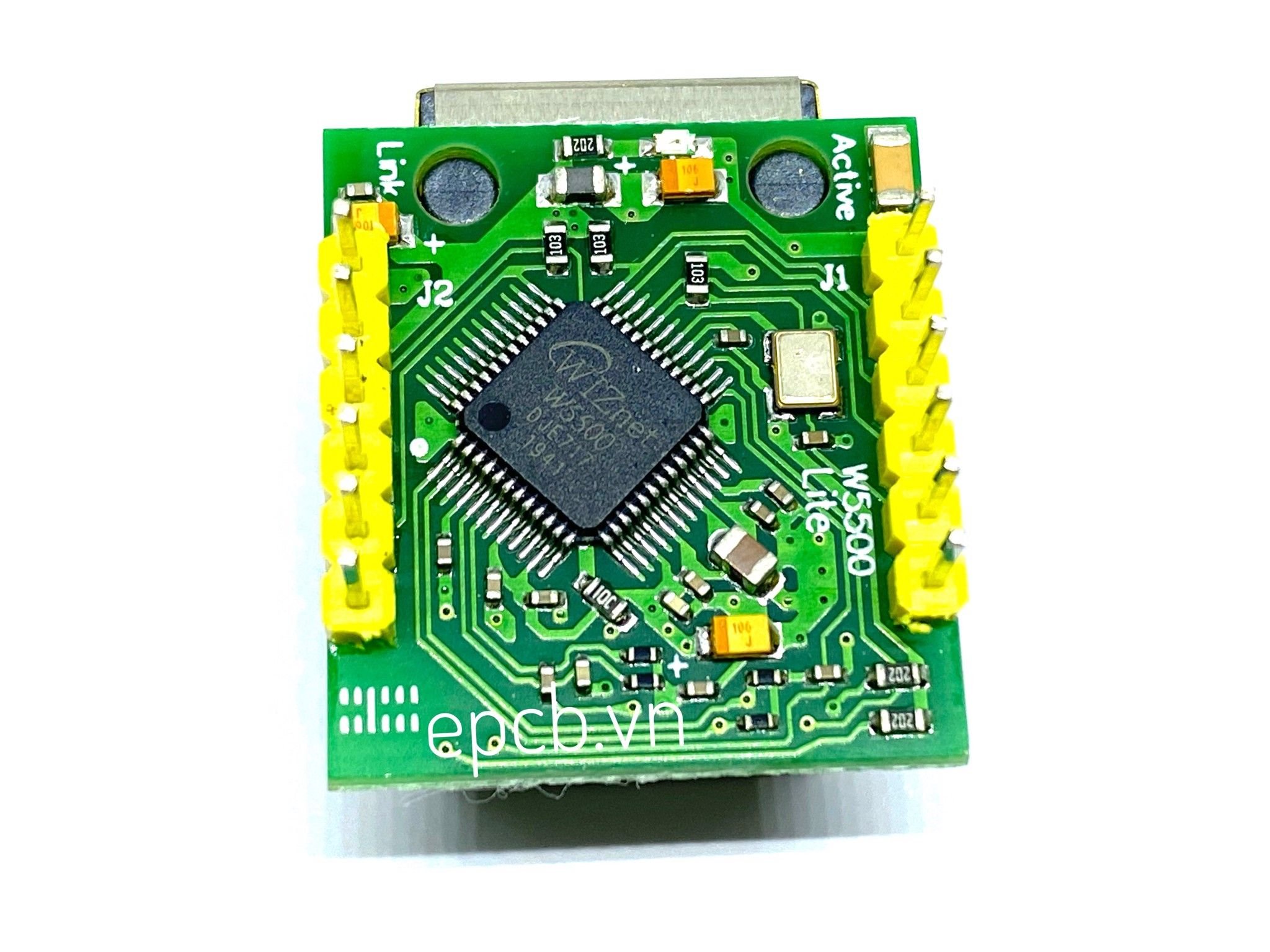

Mạch Ethernet Controller USR-ES1 Giao Tiếp SPI Wiznet W5500

  • Sản phẩm: 20
  • 125,000₫

Mạch Ethernet Controller USR-ES1 Giao Tiếp SPI Wiznet W5500 là sự lựa chọn tốt nhất cho nhu cầu kết nối internet qua LAN ( Ethernet ) cho các dòng chíp không hỗ trợ lớp Ethernet MAC, Thư viện Arduino Ethernet trên chip W5500 lâu đời, và dễ porting qua các dòng MCU, tạo nên thành công của dòng chip này.

Mạch Ethernet Controller USR-ES1 Giao Tiếp SPI Wiznet W5500 với thiết kế có thể làm option để gắng lên mạch, tiện dụng để phát triển sản phẩm với option có / không có ethernet.

Thông Số Kĩ Thuật

- Điện áp hoạt động: 3.3V ~ 5VDC

- IC giao tiếp: Wiznet W5500

- Mức tín hiệu giao tiếp: SPI TTL tốc độ cao 80MHz

- Hỗ trợ các giao thức mạng: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

- Lớp liên kết dữ liệu tích hợp lớp liên kết vật lí

- Bộ nhớ đệm thu phát 32Kbyte

- Hỗ trợ đồng thời 8 cổng

- Hỗ trợ mạng LAN trên UDP

- Không hỗ trợ phân mảnh IP

- LED Status: Song cộng hoàn toàn, bán song cộng, kết nối mạng, trạng thái hoạt động

- Kích thước: 23 x 25 mm

Sơ Đồ Kết Nối Chân Với ESP32

GPIO23 <--> MOSI
GPIO19 <--> MISO
GPIO18 <--> SCLK
GPIO5 <--> SCS
GPIO13 <--> RESET

Tài Liệu Tham Khảo

Datasheet

Sample Code WIZ_Ethernet_Library

Sample Code Adafruit Ethernet2
