Chi tiết sản phẩm

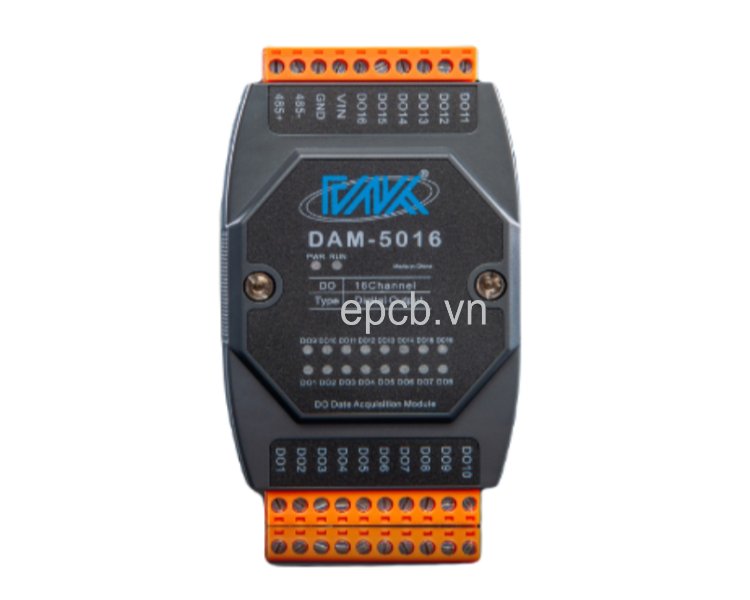

Module chuyển đổi 16 cổng ngõ ra DO công nghiệp sang RS485 Modbus RTU được thiết theo tiêu chuẩn công nhiệp nhỏ gọn sử dụng nguồn 12VDC hoặc 24VDC, có độ tin cậy cao.

Module chuyển đổi 16 cổng ngõ ra DO công nghiệp sang RS485 Modbus RTU

Thông số kỹ thuật

Mã sản phẩm	DAM-5016
Số kênh đầu vào	16
Công suất đầu ra relay	3A/5A 250VAC
Loại đầu ra	NPN mos
Số kênh đầu ra	16 kênh tối đa
Điện áp hoạt động	12VDC hoặc 24VDC
Công suất tiêu thụ	<0.5W
Giao tiếp:	RS485 Modbus RTU

Module chuyển đổi 16 cổng ngõ ra DO công nghiệp sang RS485 Modbus RTU

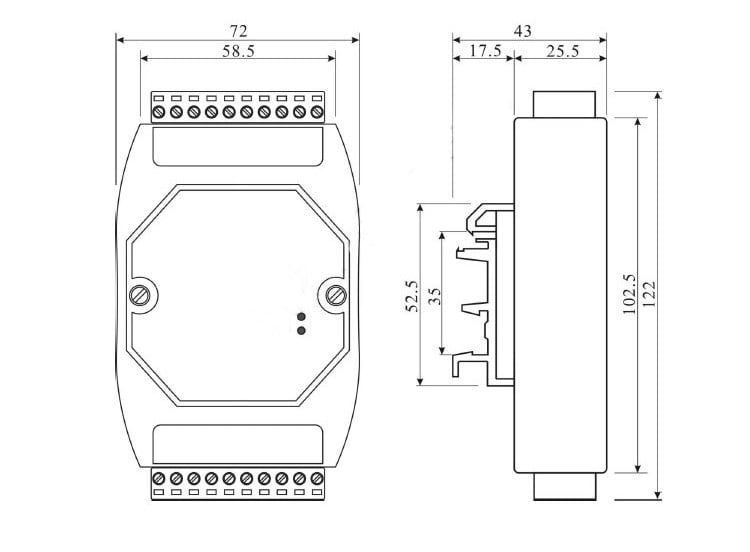

Kích thước:

Module chuyển đổi 16 cổng ngõ ra DO công nghiệp sang RS485 Modbus RTU

Lắp đặt:

Module chuyển đổi 16 cổng ngõ ra DO công nghiệp sang RS485 Modbus RTU

Sơ đồ chân thiết bị

Module chuyển đổi 16 cổng ngõ ra DO công nghiệp sang RS485 Modbus RTU

STT	Cổng	Chức năng	STT	Cổng	Chức năng
1	485+	RS485(A+)	11	DO10	Công tắc/ kênh đầu ra số 10
2	485-	RS485 (B-)	12	DO09	Công tắc/ kênh đầu ra số 9
3	GND	Cấp nguồn điện âm	13	DO08	Công tắc/ kênh đầu ra số 8
4	VCC+	Cấp nguồn dương	14	DO07	Công tắc/ kênh đầu ra số 7
5	DO16	Công tắc/ kênh đầu ra số 16	15	DO06	Công tắc/ kênh đầu ra số 6
6	DO15	Công tắc/ kênh đầu ra số 15	16	DO05	Công tắc/ kênh đầu ra số 5
7	DO14	Công tắc/ kênh đầu ra số 14	17	DO04	Công tắc/ kênh đầu ra số 4
8	DO13	Công tắc/ kênh đầu ra số 13	18	DO03	Công tắc/ kênh đầu ra số 3
