Module truyền thông nối tiếp RS232 Ethernet

  • Sản phẩm: ( Hết hàng ) Vui lòng liên hệ 0367.939.867 để đặt hàng.
  • 450,000₫

1. Tổng quan:

Module truyền thông nối tiếp RS232 Ethernet (WCH_NST21), có thể nhận dữ liệu mạng và nối tiếp RS232.

Truyền dữ liệu hai chiều. Hỗ trợ TCP CLIENT, TCP SERVER, UDP SERVER, UDP CLIENT: 4 chế độ làm việc, phạm vi hỗ trợ tốc độ truyền cổng nối tiếp là 300bps 230400 bps, có thể được truyền qua máy tính chủ, Phần mềm hoặc lệnh nối tiếp dễ dàng cấu hình, thuận tiện và nhanh chóng.

2. Tính năng:



● Hỗ trợ truyền tải hai chiều dữ liệu cổng nối tiếp và dữ liệu mạng;

● Hỗ trợ chế độ làm việc TCP Server, TCP Client, UDP Client và UDP Server;

● Hỗ trợ tự động cổng mạng 10/100M, tự động chuyển dòng MDI / MDIX;

● Hỗ trợ hai chế độ cấu hình của cổng nối tiếp và mạng, đồng thời cung cấp giao thức cấu hình;

● Hỗ trợ bộ đếm thời gian duy trì hoạt động để đảm bảo tính xác thực của kết nối;

● Hỗ trợ truy cập tên miền DNS;

● Tốc độ truyền của cổng nối tiếp hỗ trợ 300bps ~ 230400bps;

● Cổng nối tiếp hỗ trợ 5, 6, 7 hoặc 8 bit dữ liệu, 1 hoặc 2 bit dừng;

● Cổng nối tiếp hỗ trợ lẻ, chẵn, không chẵn lẻ, trống 0, đánh dấu 1 và các phương pháp xác minh khác;

● Hỗ trợ cài đặt thời gian chờ nối tiếp 0 ~ 2000ms;

● Hỗ trợ cài đặt kích thước gói dữ liệu nối tiếp;

● Hỗ trợ cổng nối tiếp ảo.



3. Thông số kỹ thuật:

3.1. Cấu hình mặc định của mạng

Module truyền thông nối tiếp RS232 Ethernet hoạt động ở chế độ TCP CLIENT theo mặc định.

Các thông số mặc định là:

IP mô-đun: 192.168.1.200;

Mặt nạ mạng con: 255.255.255.0;

Cổng mặc định: 192.168.1.1;

Cổng mô-đun: 2000;

IP đích: 192.168.1.100;

Cổng đích: 1000;

Số lần kết nối lại: không giới hạn số lần.

3.2. Các thông số mặc định của cổng nối tiếp

Tốc độ truyền: 9600;

Parity: None;

Data bits: 8;

Stop bit: 1;

Check sum: No;

Xóa bộ đệm cổng nối tiếp: không bao giờ xóa.

3.3. Các thông số môi trường

Nhiệt độ bảo quản: -55 ℃ + 125 ℃;

Nhiệt độ làm việc: -40 ℃ ~ + 85 ℃.

3.4. Các thông số kích thước

Kích thước: 77 mm × 33mm × 17mm.

4. Hình dạng mô-đun và mô tả PIN:

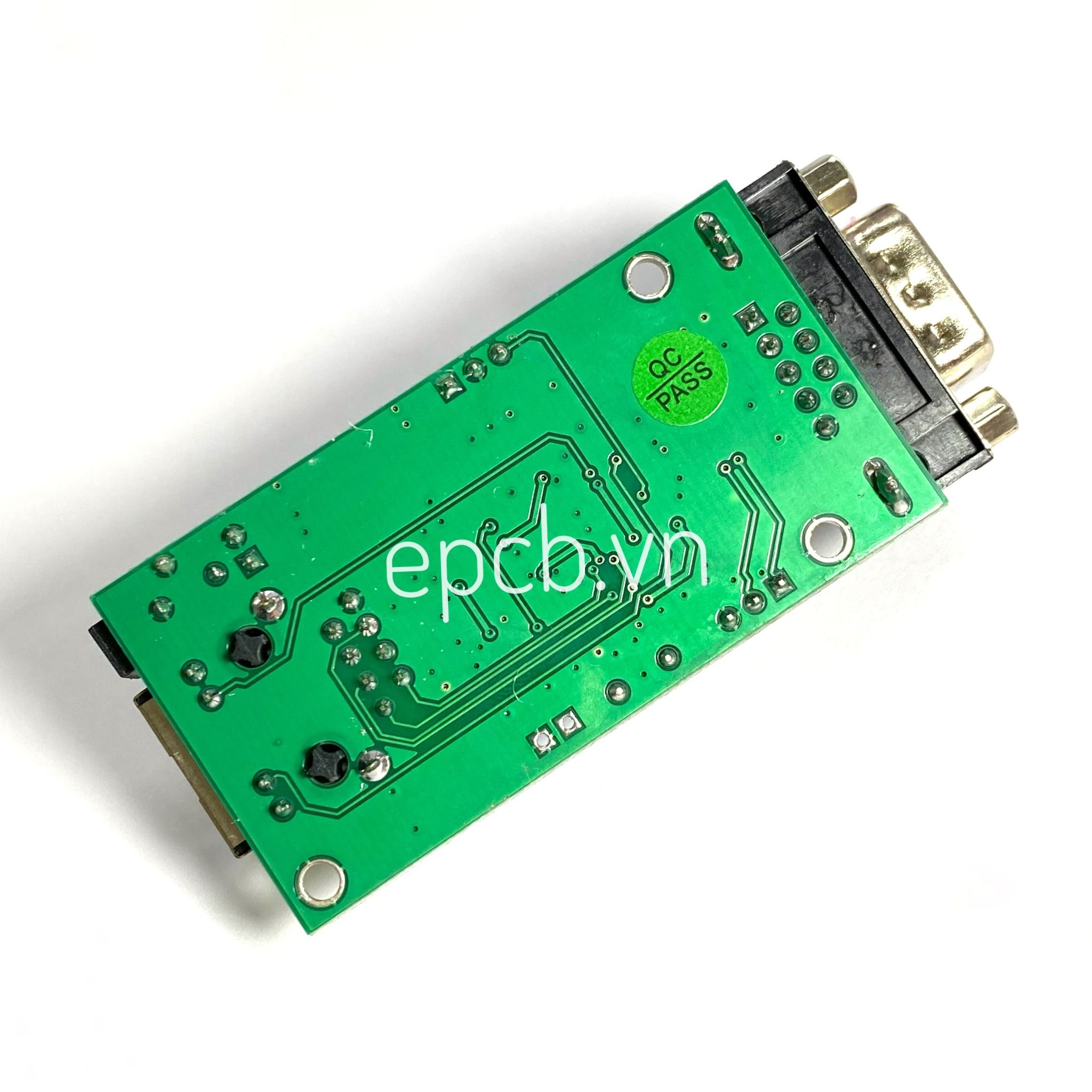

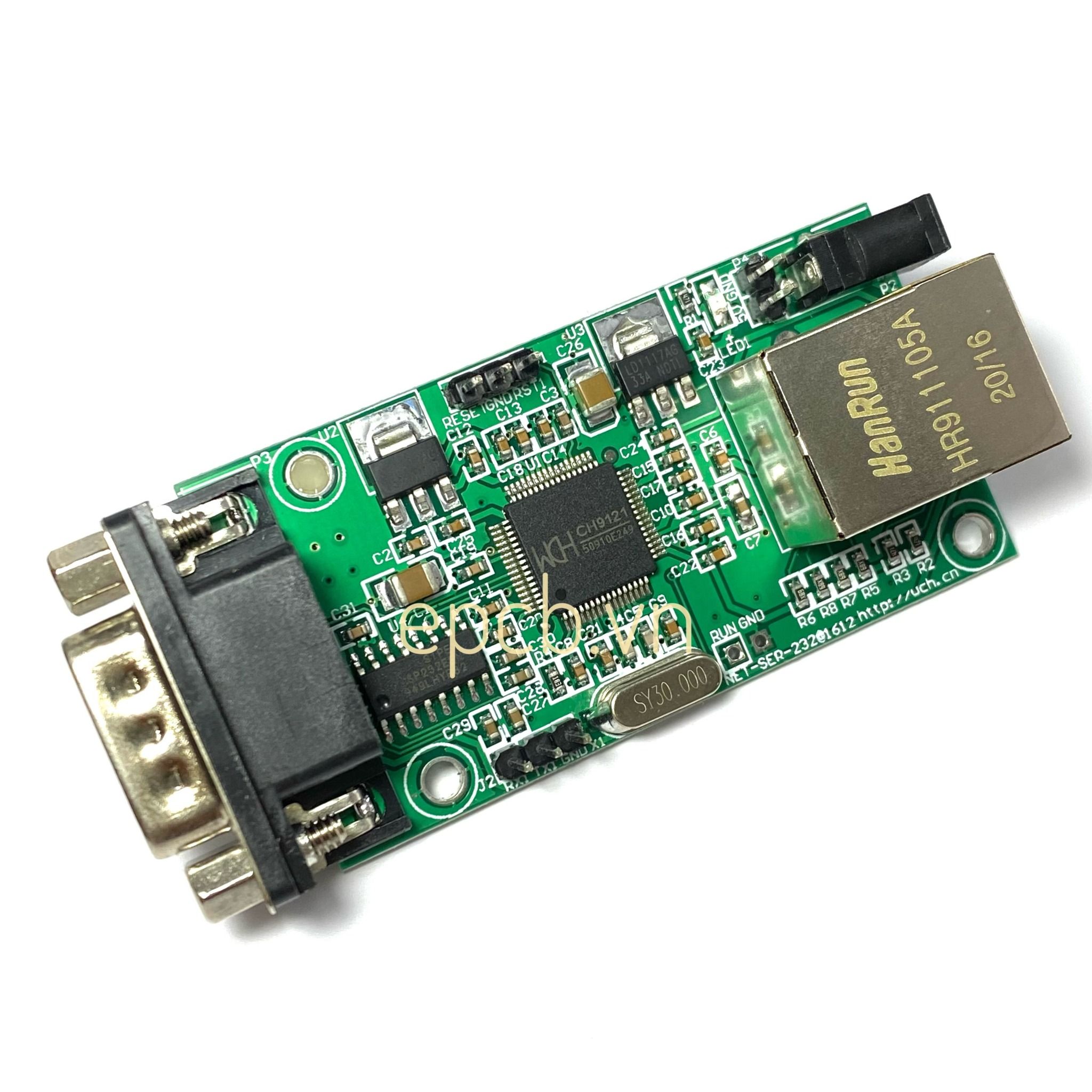

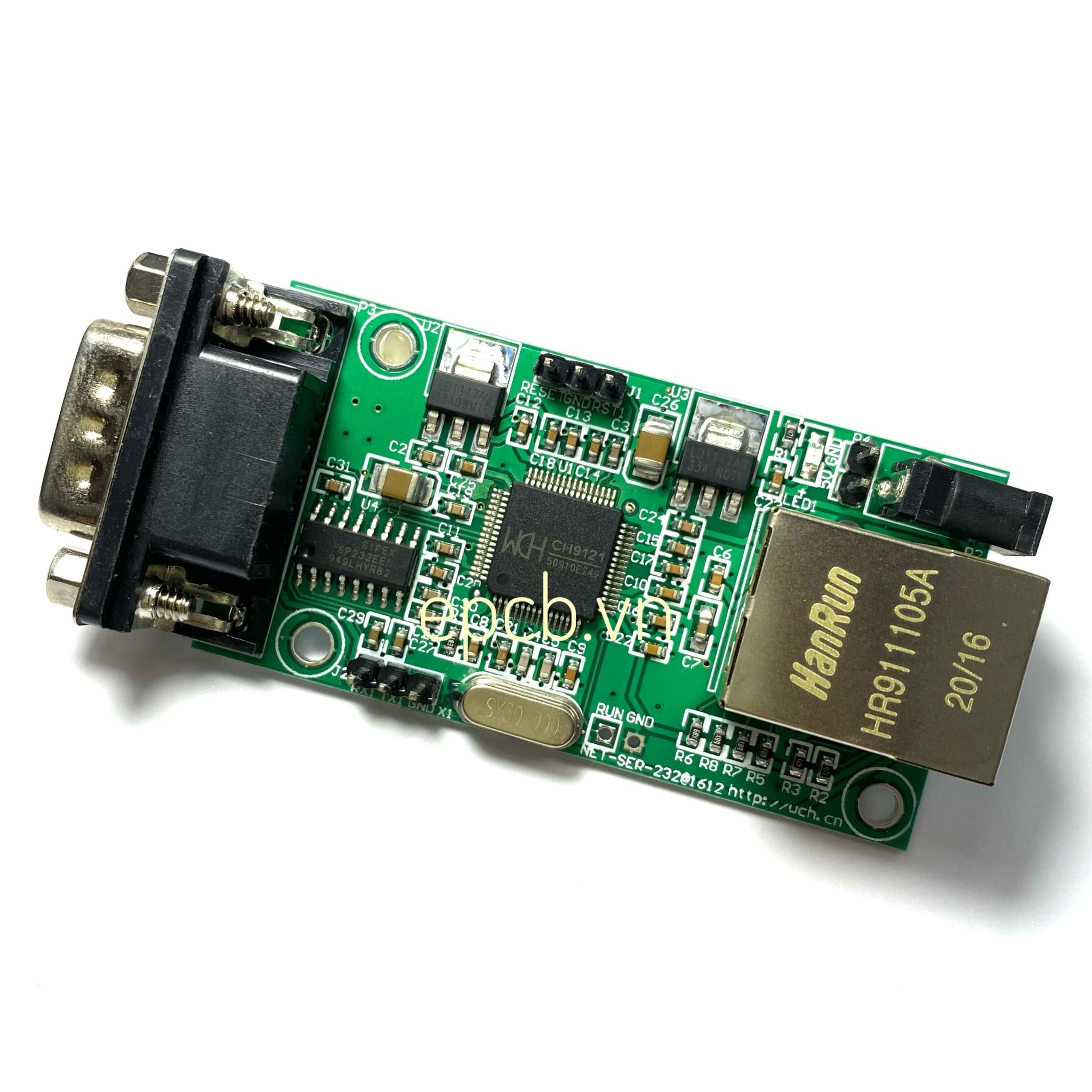

4.1 Hình dạng của mô-đun



4.2 Mô tả PIN

Tên PIN

Loại

Mô tả

RSTI

Ngõ vào

Đầu vào đặt lại bên ngoài, hoạt động ở mức thấp

RESET

Ngõ vào

Khôi phục cài đặt gốc, phát hiện chip bật nguồn, hoạt động ở mức thấp

RX1

Ngõ vào

Đầu vào dữ liệu nối tiếp của cổng nối tiếp không đồng bộ TTL chip

TX1

Ngõ ra

Đầu ra dữ liệu nối tiếp của cổng nối tiếp không đồng bộ TTL chip

GND

Nguồn cấp

Mass chung

5V

Nguồn cấp

Đầu vào nguồn điện, 5V

RUN

Ngõ ra

Báo hoạt động bình thường của chip



5. Cấu hình mô-đun và mô tả chế độ làm việc:

Cấu hình tham số được chia thành hai phần: cài đặt cơ bản và cấu hình cổng.

Các cài đặt cơ bản chủ yếu bao gồm tên thiết bị, thông số mạng, xác thực tên người dùng, tên người dùng và cài đặt mật khẩu người dùng.

Độ dài của tên người dùng không vượt quá 20 byte và độ dài của mật khẩu người dùng không vượt quá 8 byte. Xác thực giao tiếp cổng nối tiếp theo mặc định.

Chức năng này ở trạng thái tắt. Sau khi chức năng xác thực và thương lượng cổng nối tiếp được bật, bạn có thể nhập thiết bị cổng nối tiếp thông qua phương pháp giao tiếp cổng nối tiếp.

Đặt chế độ: hỗ trợ DHCP và cài đặt thủ công các thông số mạng cơ bản.

Cấu hình cổng bao gồm chế độ mạng, cổng cục bộ, IP đích / lựa chọn tên miền, IP đích, số cổng đích, chuỗi

Tốc độ truyền cổng, Data bits, stop bit và các thông số bit chẵn lẻ, kết nối mạng đóng, độ dài gói RX, TX

Thời gian chờ đóng gói và cài đặt có xóa dữ liệu cổng nối tiếp khi mạng được kết nối hay không.

5.1 Chế độ TCP CLIENT

Trong chế độ TCP CLIENT, sau khi bật nguồn, mô-đun sẽ chủ động kết nối với đầu cuối TCP SERVER. Sau khi kết nối được thiết lập, Nó có thể nhận ra khả năng truyền dữ liệu mạng và dữ liệu nối tiếp trong suốt hai chiều.

Khối hiển thị và ý nghĩa của hiển thị có nghĩa là IP của mô-đun có thể được ping trực tiếp đến IP máy chủ

Trong chế độ TCP CLIENT, nó hỗ trợ cổng cục bộ ngẫu nhiên và hỗ trợ thông qua tên miền truy cập vào khu vực dịch vụ từ xa và cơ chế Giữ nguyên TCP cơ bản được bật theo mặc định bên trong chip để đảm bảo kết nối, độ tin cậy.

Mô hình ứng dụng máy khách TCP như sau, phù hợp với chế độ máy chủ tải lên và thu thập dữ liệu hiện trường.

5.2 Chế độ TCP SERVER

Trong chế độ TCP SERVER, sau khi bật nguồn, mô-đun sẽ theo dõi xem có kết nối yêu cầu máy khách trên cổng cục bộ hay không.

Sau khi kết nối được thiết lập, việc truyền dữ liệu mạng và dữ liệu nối tiếp trong suốt hai chiều có thể được thực hiện. Trong chế độ này, TCP CLIENT IP cần được hiển thị với mô-đun và ý nghĩa của khả năng hiển thị có nghĩa là IP của mô-đun có thể được ping trực tiếp thông qua IP của máy khách

Các thông số mạng mà mô-đun cần cấu hình là: chế độ làm việc, IP mô-đun, mặt nạ mạng con, cổng mặc định

IP đích, cổng đích và chế độ này chỉ có thể hỗ trợ một kết nối máy khách TCP cùng một lúc.

5.3 Chế độ UDP CLIENT

Trong chế độ UDP CLIENT, sau khi bật nguồn mô-đun, dữ liệu được gửi đến cổng cục bộ (từ IP đích và cổng) được chuyển tiếp LAN đến cổng nối tiếp của mô-đun. Tương tự, dữ liệu được gửi đến cổng nối tiếp của mô-đun cũng sẽ được chuyển tiếp đến cổng nối tiếp thông qua UDP.

Trong chế độ này, các thông số mạng mà mô-đun cần cấu hình là: chế độ làm việc, IP mô-đun,

Mặt nạ mạng con, cổng mặc định, cổng mô-đun, IP đích, cổng đích.



6. Quy trình sử dụng:

Quá trình cấu hình phần mềm như sau:

1. Mở phần mềm NetModuleConfig.exe, chọn card mạng tương ứng, nhấp vào "mô-đun tìm kiếm",  cột mô-đun

Bảng sẽ hiển thị các mô-đun trong mạng con;

2. Chờ trạng thái hoạt động được hiển thị là "tìm kiếm thiết bị hoàn tất!", Nhấp đúp vào mô-đun trong danh sách mô-đun, trạng thái hoạt động.

Sau khi trạng thái được hiển thị là "Nhận cấu hình thành công", hãy sửa đổi các thông số trong hộp thoại tương ứng ở bên trái, sau đó nhấp vào "Định cấu hình Thông số mô-đun".

3. Sau khi cấu hình xong, mô-đun sẽ khởi động lại, sau khi khởi động lại xong, nhấp vào "Mô-đun tìm kiếm" để tìm mô-đun và xem kết quả cấu hình.



7. Tài liệu và phần mềm sử dụng:

Module truyền thông RS232 Ethernet PDF

NetModuleConfig.exe



Email: cambiencn@gmail.com

Zalo, hotline: 0962174660
