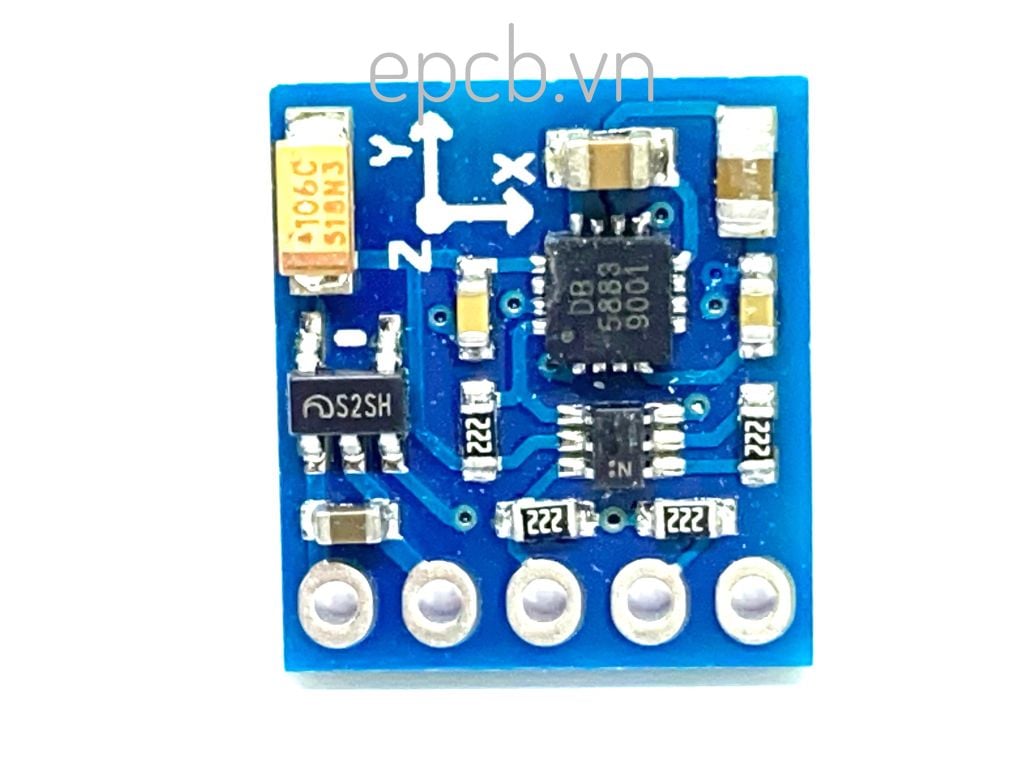

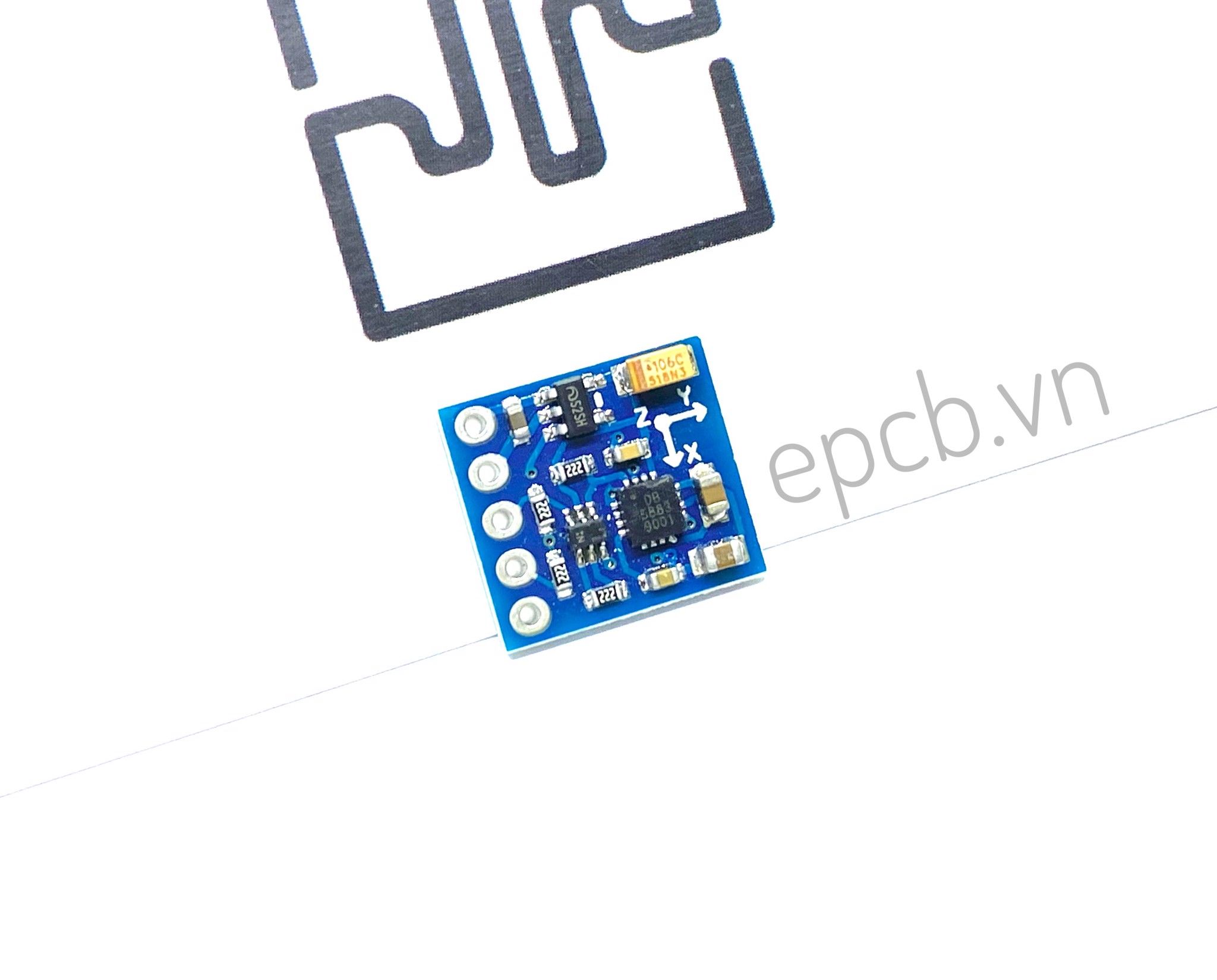

Cảm Biến La Bàn Số GY-271 HMC5883L có kích thước nhỏ gọn sử dụng giao tiếp I2C, được dùng để đo từ trường của trái đất nhằm xác định phương hướng với độ chính xác lên đến 1 hoặc 2 độ, cảm biến có cách đo riêng biệt cho từng trục và có thể kết hợp lại để tính toán 3D.
Cảm Biến La Bàn Số GY-271 HMC5883L còn có thể dùng để đo từ trường thô hoặc các nguồn từ trường mạnh hơn gần nó, cảm biến có thể cảm nhận được nguồn từ trường xung quanh nó như của nam châm hoặc điện trường, khi phát hiện được từ trường từ bên ngoài, nó có thể xác định được khoảng cách tương đối hoặc chiều đến vật phát ra từ trường đó.
Thông Số Kĩ Thuật
- Cảm biến la bàn số: HMC5883L
- Điện áp hoạt động: 3 ~ 5VDC
- Chuẩn giao tiếp: I2C
- Phạm vi đo: ± 1.3-8 Gauss
- Kích thước: 14mm x 13mm

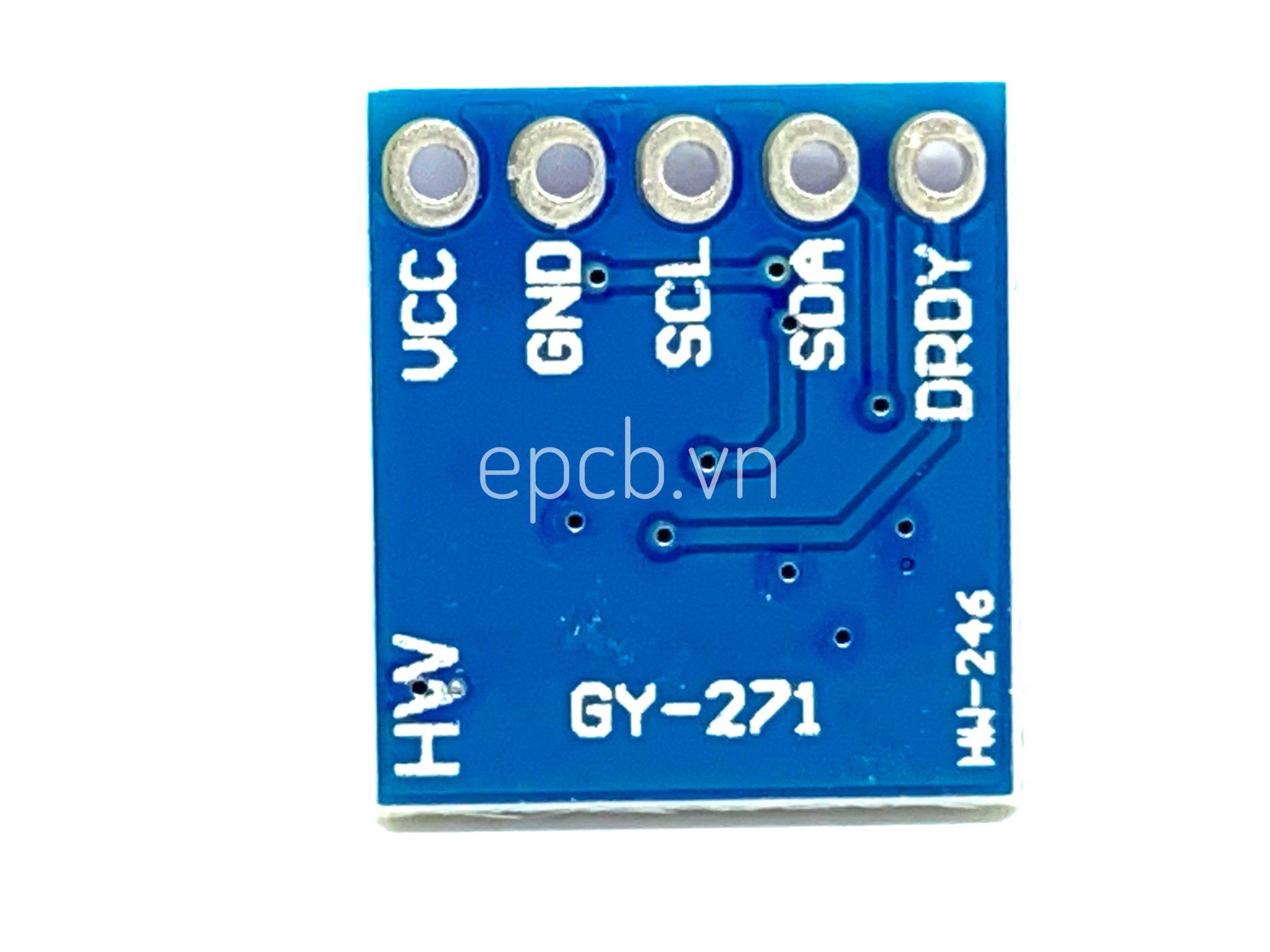

Sơ Đồ Ra Chân
- VCC: Ngõ vào điện áp dương 3 ~ 5VDC
- GND: Ngõ vào điện áp âm 0VDC
- SCL: Chân xung I2C
- SDA: Chân dữ liệu I2C
Tài Liệu Tham Khảo:
