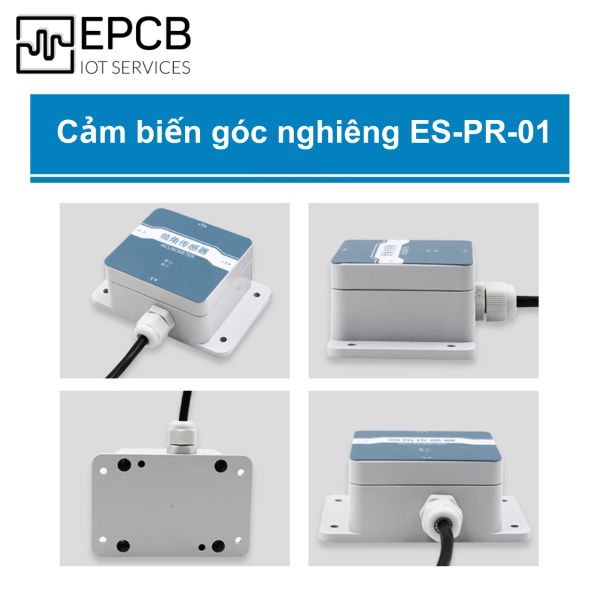

Cảm biến góc nghiêng ES-PR-01 (RS485/4-20mA) là một thiết bị có tính năng chính là đo và thu thập dữ liệu góc nghiêng một cách chính xác và đáng tin cậy. Với khả năng kết nối qua chuẩn giao tiếp RS485 và 4-20mA, cảm biến này dễ dàng tích hợp vào hệ thống tự động hóa và điều khiển công nghiệp.
Sản phẩm được thiết kế với công nghệ hiện đại, cung cấp thông tin chính xác về góc nghiêng trong một loạt các ứng dụng, từ máy móc công nghiệp đến thiết bị di động và xe tự hành. Với độ tin cậy cao và độ bền.
Thông số kỹ thuật:
Phạm vi đo | ±15° | ±30° | ±45° | +90° |
Nguồn cấp | 5-30V DC | |||
Nhiệt độ và độ ẩm hoạt động | 40°C~60°C, 0~95%RH (không ngưng động) | |||
Trục đo | Trục Y | Trục Y | Trục Y | Trục Y |
Dãi đo trục X, Z | -180°~180° | |||
Chuẩn chống nước | IP65 | IP65 | IP65 | IP65 |
Độ phân giải | 0,01 | 0,01 | 0,01 | 0,01 |
Độ chính xác | Độ chính xác tĩnh của trục X và Y là ± 0,1°, độ chính xác động là ± 0,5°, độ chính xác tĩnh của trục Z là ± 0,5° và có sai số tích phân trong động | |||
Thời gian khởi động | <1 giây | <1 giây | <1 giây | <1 giây |
Tốc độ truyền | 2400 ~ 115200 tùy chọn | |||
Giao tiếp | RS485, analog (chỉ hỗ trợ trục kép X và Y) | |||
Kích thước | 90x58x36 mm | |||
Kết nối dây chuẩn RS485:
| STT | Màu dây | Tên | Kết nối |
| 1 | Nâu | VCC | 5-30V DC |
| 2 | Đen | GND | GND |
| 3 | Vàng | A+ | Tín hiệu RS485 chân A+ |
| 4 | Xanh | B- | Tín hiệu RS485 chân B- |
Kích thước:
Đặc điểm kỹ thuật:
- Độ chính xác cao
- Độ bền và ổn định vượt trội
- Khả năng kết nối linh hoạt
Ứng dụng:
- Ứng dụng trong điều khiển cơ khí
- Đo khung gầm oto
- Phát hiện độ lệch cầu
- Ứng dụng biển quản cáo
- Giám sát hoạt động PTZ
Hướng dẫn lắp đặt:
Hướng cài đặt mặc định của mô-đun là cài đặt theo chiều ngang. Khi mô-đun cần được đặt theo chiều dọc cần làm như sau: xoay mô-đun 90° quanh trục X và đặt theo chiều dọc, đồng thời chọn "Dọc" trong tùy chọn "Hướng cài đặt" trong cột cấu hình máy tính.
Lưu ý: Khi thiết bị chuyển từ chế độ ngang sang chế độ dọc, trục XY của thiết bị không thay đổi. Khi lắp đặt theo chiều dọc, trục X nằm ngang sang bên phải và trục Y thẳng đứng với tường.
Yêu cầu khi lắp đặt:
Bề mặt lắp đặt của cảm biến và bề mặt đo phải được cố định, bằng phẳng. Nếu bề mặt lắp đặt không bằng phẳng có thể dễ gây ra lỗi góc đo của cảm biến.
Trục cảm biến và trục đo phải song song.
