Cảm biến la bàn 3 trục theo dõi phương hướng HCM380B/HCM385B

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Cảm biến la bàn 3 trục theo dõi phương hướng HCM380B/HCM385B được sản xuất bởi công ty Rion-tech là cảm biến la bàn 3D có độ chính xác cao và khả năng bảo vệ đạt cấp độ IP67. Sử dụng các thuật toán hiệu chuẩn tiên tiến, dù lắp đặt trên bất kỳ bề mặt thiết bị nào có góc lăn 360 ° vẫn có thể cung cấp thông tin hướng có độ chính xác cao. Với đặc điểm kích thước nhỏ và mức tiêu thụ điện năng thấp, sản phẩm phù hợp với các hệ thống đo lường nhạy cảm thu nhỏ hiện nay.

HCM380B/HCM385B tích hợp công nghệ cổng từ tính ba trục. Sản phẩm sử dụng bộ xử lý trung tâm để tính toán dữ liệu hướng theo thời gian thực và sử dụng máy đo gia tốc ba trục để bù góc nghiêng. Đây là sản phẩm có hiệu suất cao, độ ổn định cao. HCM380B / HCM385B đã được sử dụng rộng rãi trong nhiều lĩnh vực như ăng-ten ổn định, phương tiện và tích hợp hệ thống.

Cam bien la ban 3 truc theo doi phuong huong HCM380B HCM385B

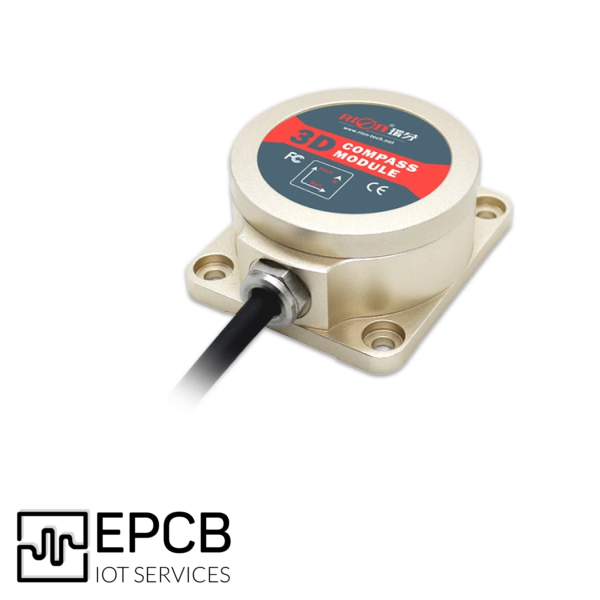

( Cảm biến la bàn 3 trục theo dõi phương hướng HCM380B/HCM385B có độ chính xác cao )

Cam bien la ban 3 truc theo doi phuong huong HCM380B HCM385B

( HCM380B/HCM385B sử dụng công nghệ cảm biến từ tính ba trục và thuật toán hiệu chỉnh có độ chính xác cao )

Cam bien la ban 3 truc theo doi phuong huong HCM380B HCM385B

( HCM380B/HCM385B có tính ổn định cao, được thiết kế với vỏ kim loại bảo vệ tốt các thiết bị bên trong )

Cam bien la ban 3 truc theo doi phuong huong HCM380B HCM385B

( HCM380B/HCM385B được  ứng dụng nhiều trong các lĩnh vực tự động, robot và nhiều lĩnh vực công nghệ khác )

Cam bien la ban 3 truc theo doi phuong huong HCM380B HCM385B

( Tổng quan bo mạch bên trong HCM380B/HCM385B )

Cam bien la ban 3 truc theo doi phuong huong HCM380B HCM385B

( HCM380B/HCM385B có quy trình sản xuất nghiêm ngặt đảm bảo chất lượng đến từng sản phẩm )

Cam bien la ban 3 truc theo doi phuong huong HCM380B HCM385B

Tính năng nổi bật của HCM380B/HCM385B

  • Độ chính xác góc phương vị: 0,5 °
  • Phạm vi đo góc lăn: ± 180 °
  • Độ chính xác nghiêng: <0,1 °
  • Giao diện đầu ra RS232 / RS485 / TTL tiêu chuẩn
  • Phạm vi nhiệt độ rộng: -40oC + 85oC
  • Với từ cứng, từ mềm và bù độ nghiêng


Cam bien la ban 3 truc theo doi phuong huong HCM380B HCM385B

( Các cách lắp đặt HCM380B/HCM385B theo phương ngang hoặc phương thẳng đứng )

Thông số kỹ thuật của HCM380B/HCM385B

Compass headingBest heading accuracy0.5° tilt <10°
2.0° tilt60°
3.0° tilt80°
Resolution0.1°
Compass tilt anglePitch accuracy0.1°<15°Measure range
0.1°<30°Measure range
0.1°<60°Measure range
0.2°<90°Measure range
Pitch measure range±85°
Roll accuracy0.1°<15°Measure range
0.1°<30°Measure range
0.1°<60°Measure range
0.2°<180°Measure range
Roll measure range±180°
Resolution0.1°
CalibrationHard iron calibrationYes
Soft iron calibrationYes
Soft Magnetic field interference calibrationmethod

Horizontal rotation 360 °;

vertical rotation (optional)

Physical characteristicsDimensionL57×W49×H25.5mm
Weight≤130g(without cable)
RS232/RS485/TTL interfaceDirect leading cable
Interface characteristics  Start delay<50ms
Max output2400 ~115200baud
Communication rateBinary high performance protocol
Output format( default ) DC+5V
Power supplyPower voltage30mA
Current (max)26mA
Idea modeTBD
Sleep mode-40+85
EnvironmentWorking temperature-40+85
Storage temperature100g
Anti vibration performanceIP67
 Protective performanceAccording to EN61000 and GBT17626
Electromagnetic compatibilityAccording to EN61000 and GBT17626
MTBF≥40000 hours/time
Insulation resistance≥100 Mega ohm
Impact resistance100g@11ms3 Axial Direction (Half Sinusoid)
Anti vibration10grms101000Hz


Cam bien la ban 3 truc theo doi phuong huong HCM380B HCM385B

( Kích thước của HCM380B/HCM385B )

Cam bien la ban 3 truc theo doi phuong huong HCM380B HCM385B

( Cách kết nối dây thứ nhất của HCM380B/HCM385B )

Cam bien la ban 3 truc theo doi phuong huong HCM380B HCM385B

( Cách kết nối dây thứ hai của HCM380B/HCM385B )

Video giới thiệu cảm biến la bàn 3 trục theo dõi phương hướng HCM380B/HCM385B
