Mạch đọc điện thế 3 kênh (0-10V), 4 kênh (0-5V) ADC Modbus RTU kết nối PLC

  • Sản phẩm: 8
Tiêu đề
  • 120,000₫

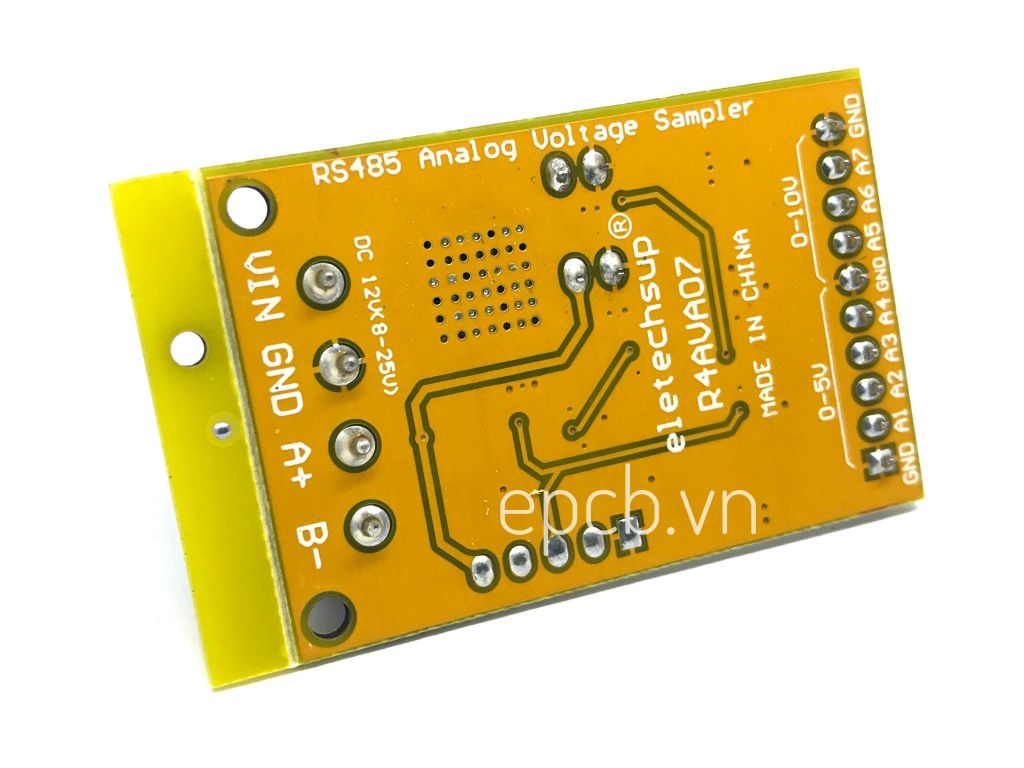

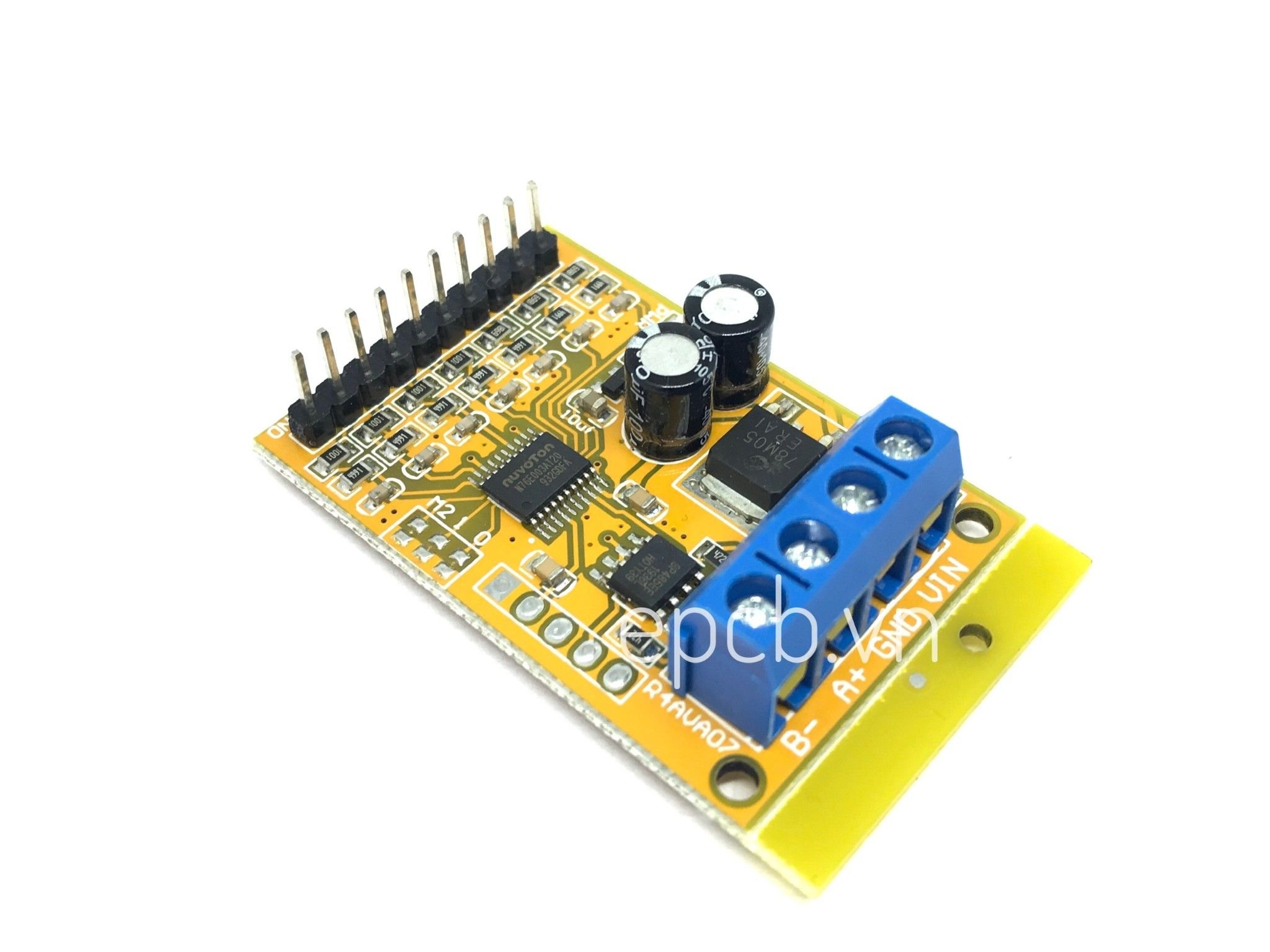

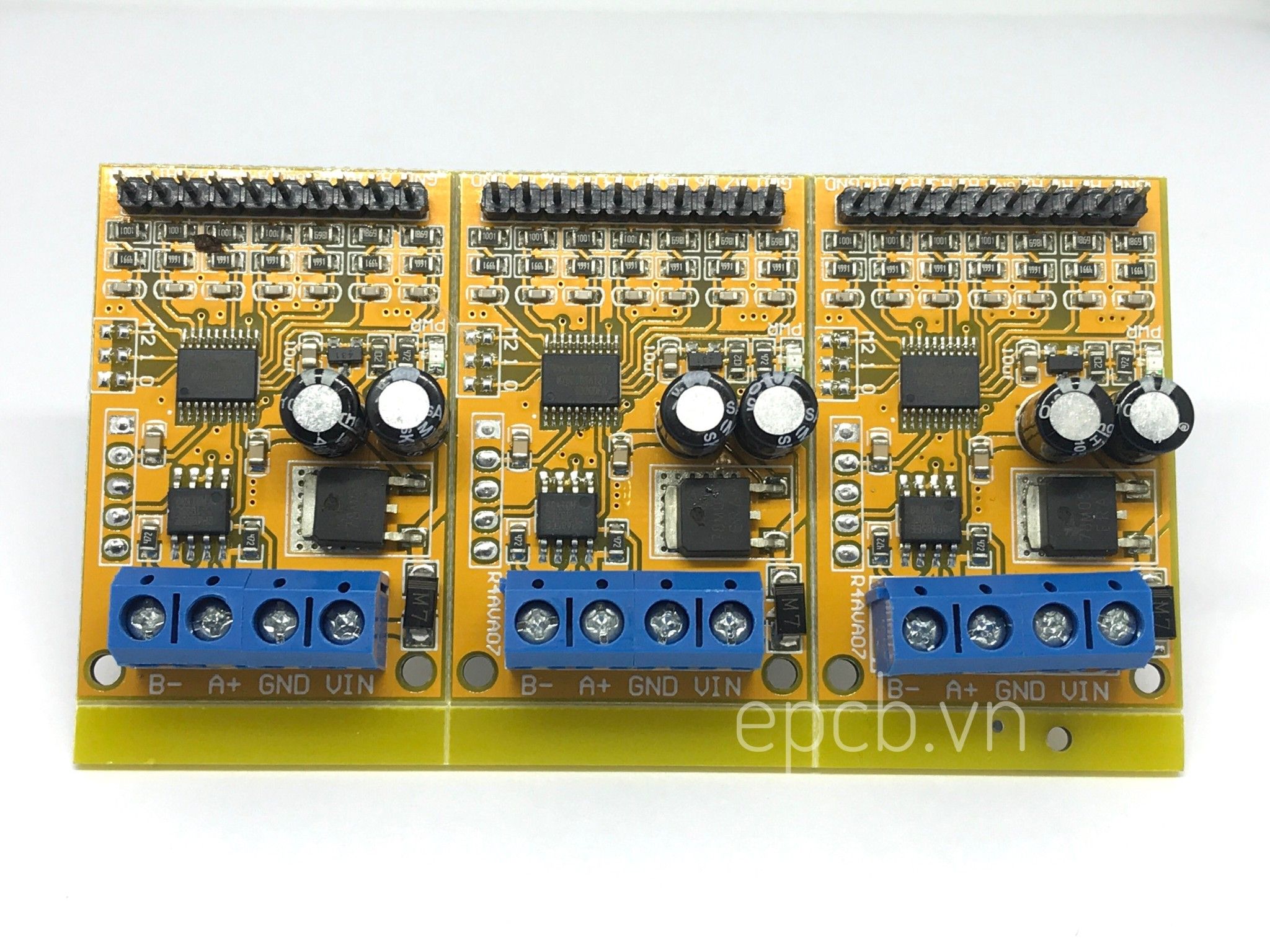

Mạch đọc điện thế, 3 kênh (0-10V),  4 kênh (0-5V) ADC Modbus RTU kết nối PLC.

  • Hỗ trợ đọc 3 kênh đo điện thế dải (0 - 10V)
  • Hỗ trợ đọc 5 kênh đo điện thế dải (0 - 5V)

Mạch thích hợp cho dùng chuyển đổi cảm biến analog dạng điện thế sang mạng RS485 Modbus.

Để thuận tiện cho việc giao tiếp module với máy tính, hãy sử dụng thêm USB RS485 UART V1 hoặc USB RS485 UART V2.

Thông Số Kĩ Thuật

  • Điện áp hoạt động: 8 - 24V
  • Cường độ dòng điện hoạt động: 10 - 15mA
  • Chuẩn giao tiếp Modbus RTU (3 read command, 6 write command).

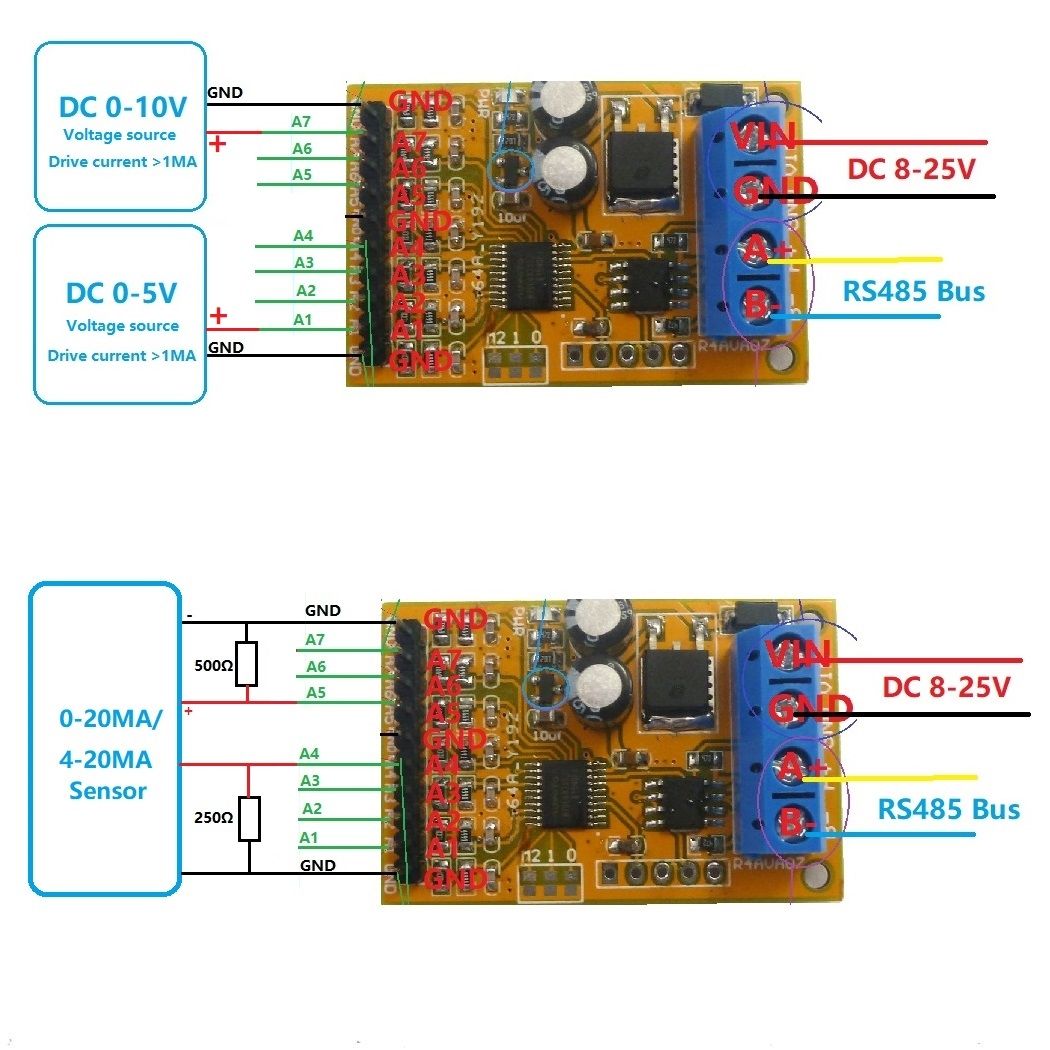

  • Kênh A1/A2/A3/A4: phạm vi chuyển đổi 0 - 5V; kênh A5/A6/A7: phạm vi đo 0 - 10V
  • Độ chính xác ADC: 1%, có thể cân chỉnh nếu độ chính xác lệch hơn 1%

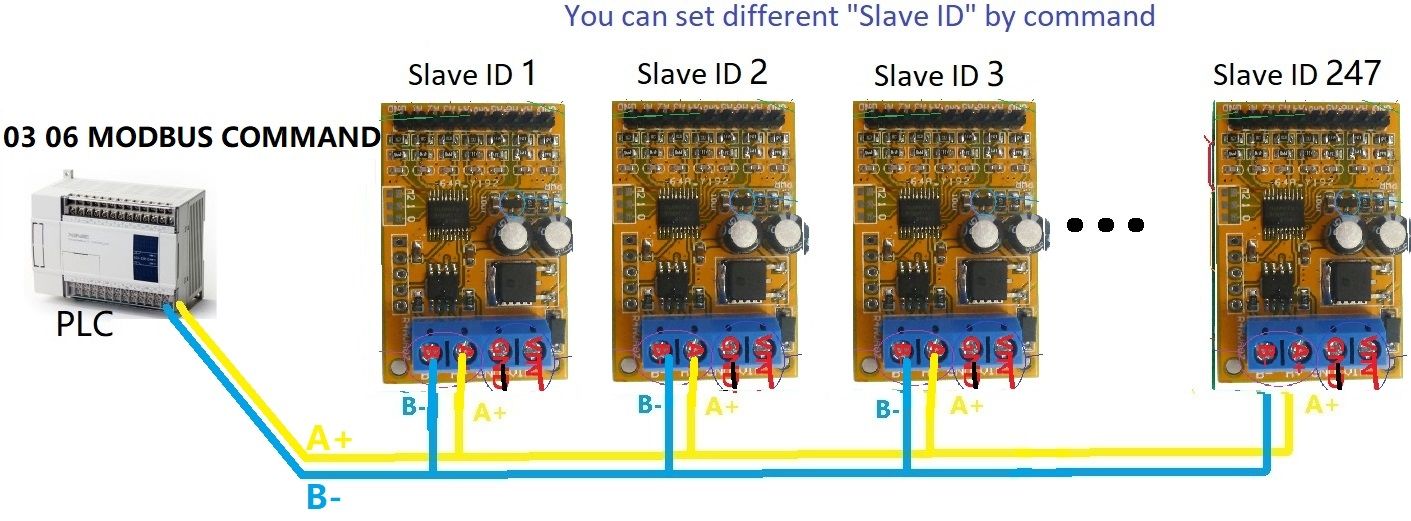

  • Tinh chỉnh kết nối 485 địa chỉ, với hơn 247 modules cần sử dụng cascade (hơn 16 module vui lòng sử dụng R485 Repeater).
  • Kích thước: 45 x 30 x 15 mm.
  • Khối lượng: 10g.

Tài Liệu: Modbus Register Map
