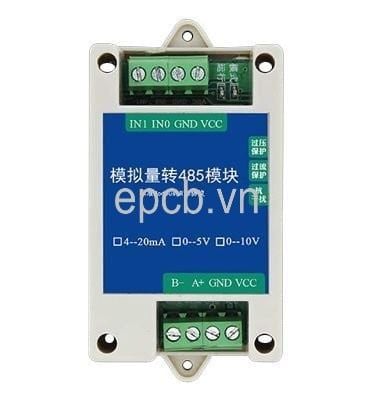

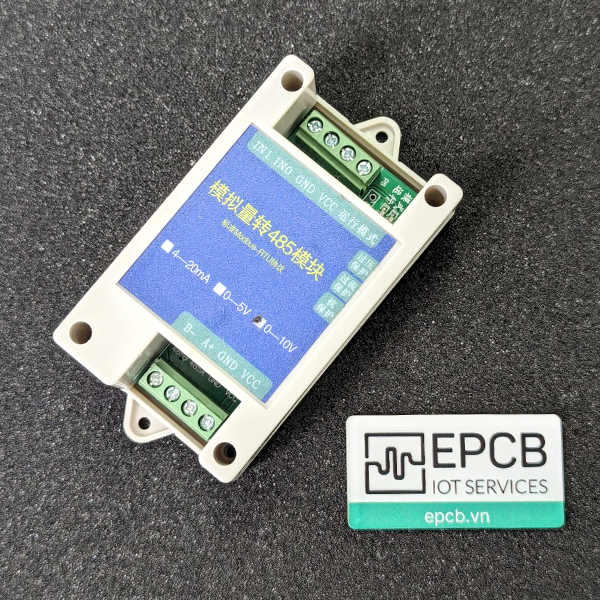

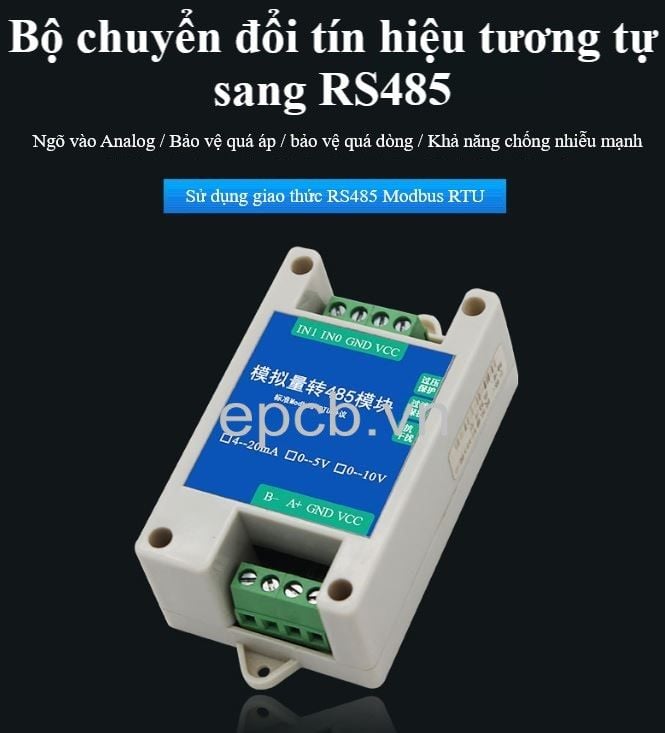

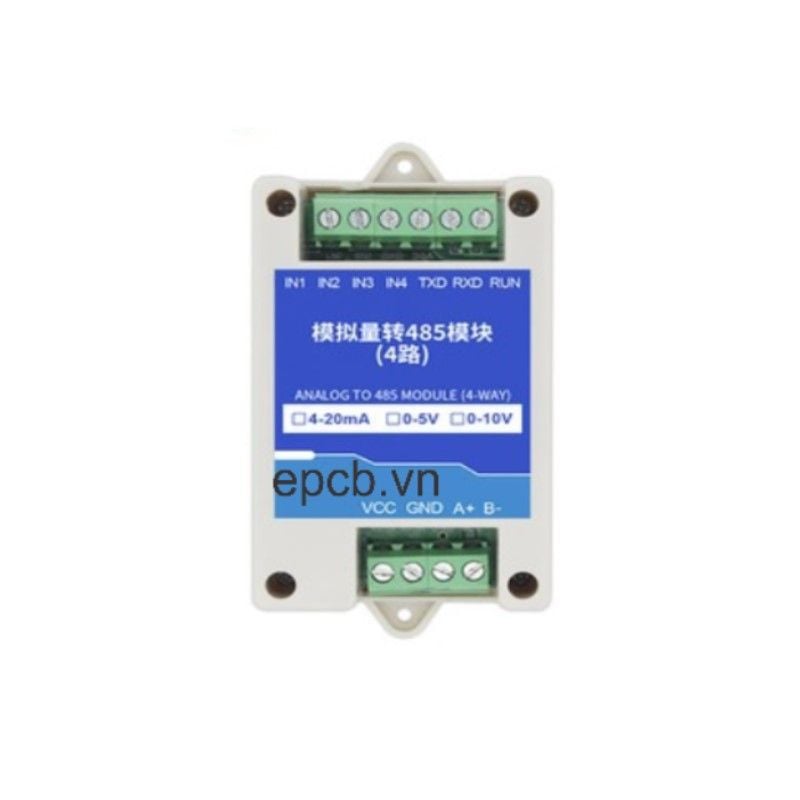

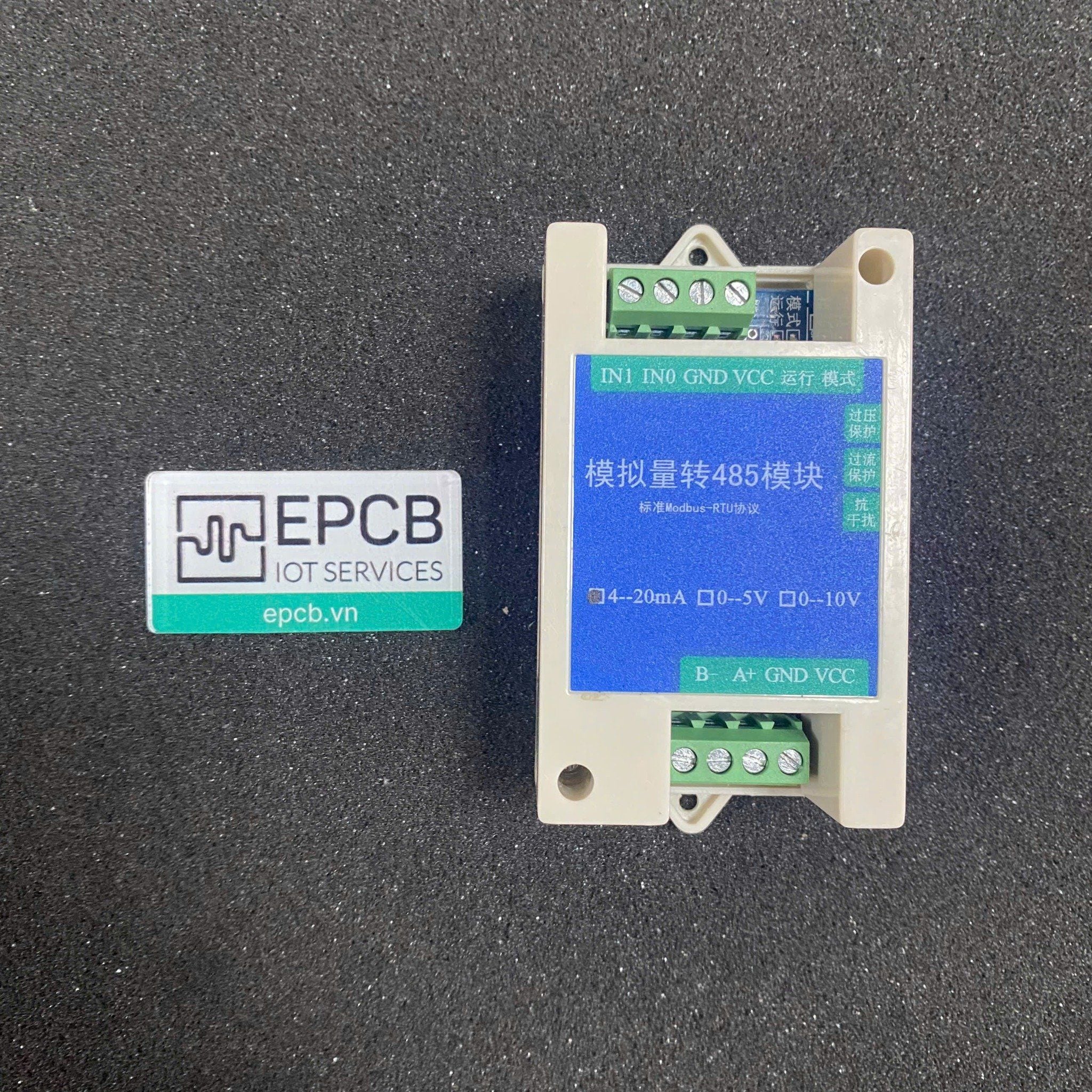

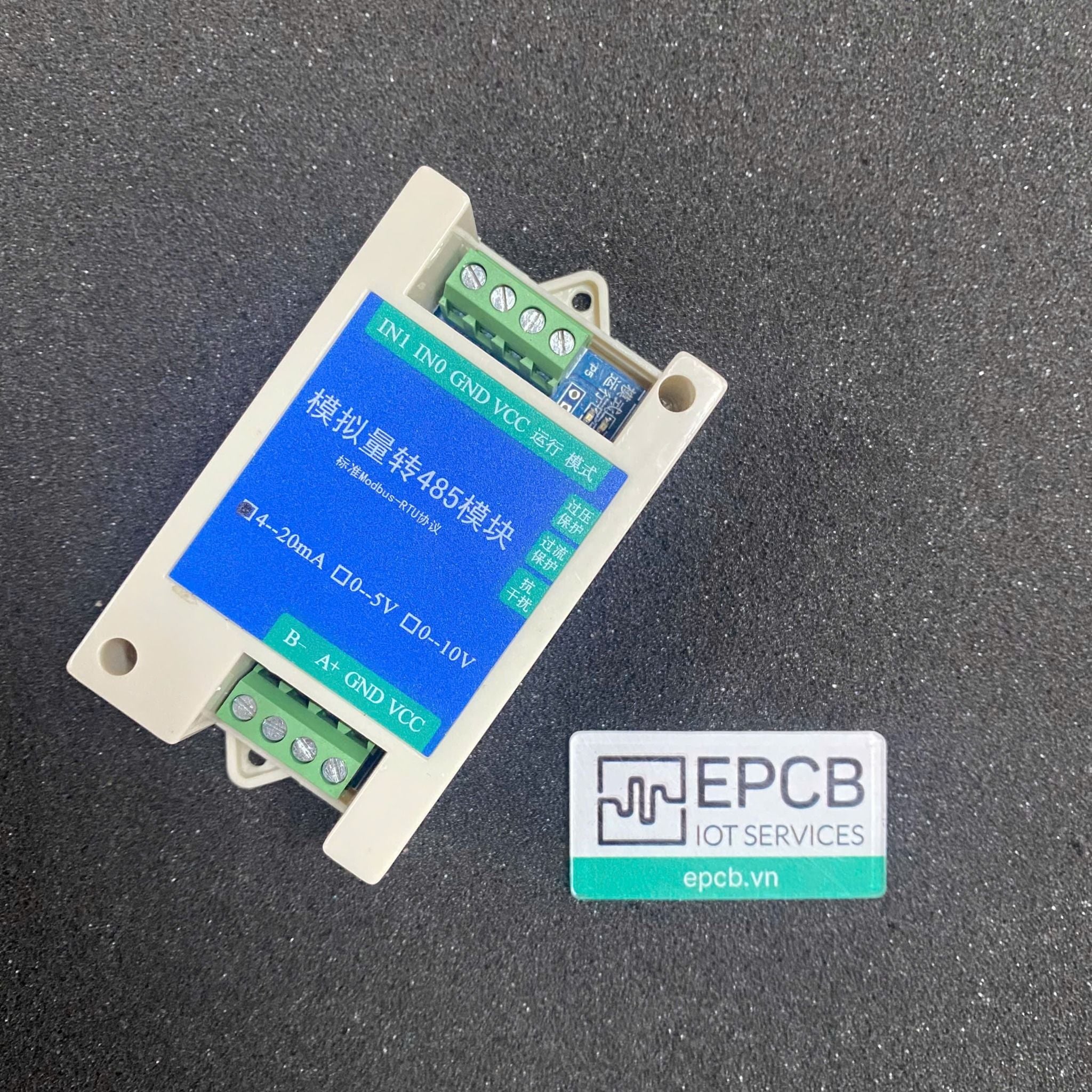

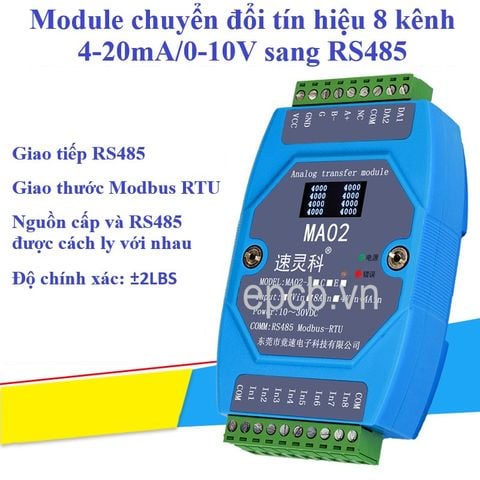

Bộ chuyển đổi tín hiệu tương tự ( 4-20mA | 0-5V | 0 - 10V ) sang RS485 (4-20mA to RS485). Giao diện RS-485 hỗ trợ khoảng cách truyền thông lên đến 2000 mét và có thể kết nối trực tiếp với PLC, bộ điều khiển công nghiệp, bảng hiển thị, hệ thống SCADA hoặc phần mềm giám sát khác. Module hỗ trợ các mức độ phân giải tùy chọn, bao gồm 10-bit và 12-bit, để đáp ứng các yêu cầu ứng dụng khác nhau.
Tính năng
- Tuân thủ giao thức chuẩn Modbus-RTU. Có thể cấu hình địa chỉ và tốc độ baud thông qua phần mềm chủ.
- Hỗ trợ lắp đặt trên đường truyền RS-485.
- Thiết kế và sản xuất theo tiêu chuẩn công nghiệp.
- Tích hợp các tính năng bảo vệ: chống quá áp đầu vào, chống sét lan truyền.
- Khả năng chống nhiễu mạnh, độ tin cậy cao, phù hợp với các ứng dụng công nghiệp khắt khe.
Kích thước
Thông số kỹ thuật
Thông số | Giá trị |
Số kênh đầu vào analog | Tùy chọn 2 / 4 / 7 / 8 kênh |
Số kênh đầu ra analog (RS-485) | Tùy chọn 2 / 4 kênh |
Nguồn cấp | 5–30 V DC (mặc định), 10–30 V cho phiên bản 2 kênh |
Công suất tiêu thụ tối đa | 0.08 W (DC 12 V) |
Nhiệt độ làm việc | -40°C đến +60°C (mặc định) |
Nhiệt độ lưu trữ / môi trường thấp | -10°C đến +50°C, độ ẩm ≤95%, không ngưng tụ (phiên bản 2 kênh) |
Độ phân giải ADC | 12-bit (mặc định), phiên bản 2 kênh có thể chọn 10-bit |
Độ chính xác | Điển hình: ±0.1% FS |
Loại tín hiệu đầu vào hỗ trợ | Mặc định: 4–20 mA, 0–20 mA, 0–5 V; phiên bản 7/8 kênh hỗ trợ thêm 1–5 V |
Loại tín hiệu đầu ra | 4–20 mA, 0–20 mA, 0–5 V (có thể chọn) |
Giao thức truyền thông | Modbus-RTU |
Dải địa chỉ | 1–254 (mặc định: 1) |
Tốc độ Baud | 0: 2400 bps |
Chế độ kiểm tra chẵn lẻ | 0–2 (0: Không kiểm tra, 1: Lẻ, 2: Chẵn; mặc định: Không kiểm tra) |
Trở kháng đầu vào | 4–20 mA: ≤200 Ω 0–5 V / 0–10 V: ≥10 kΩ |
Tần số lấy mẫu | 160 kHz |
Tần suất cập nhật dữ liệu | 1 giây |

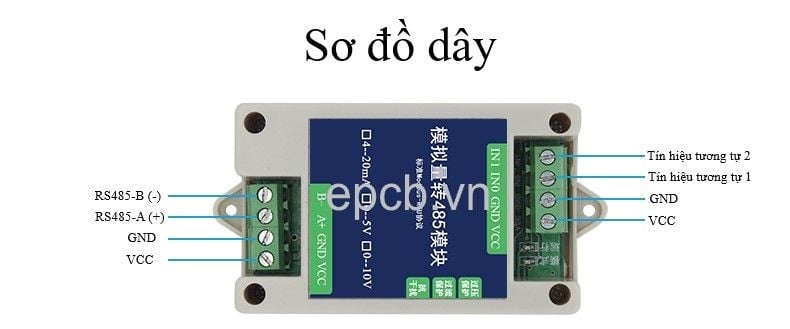

Sơ đồ kết nối
Loại ngõ | Ký hiệu | Chức năng | Ghi chú |
Ngõ ra nguồn & RS-485 | VCC | Nguồn vào (+) | 10~30 V DC |
GND | Nguồn vào (–) | ||
485A | Tín hiệu RS-485 A | Chuẩn kết nối RS-485 | |
485B | Tín hiệu RS-485 B | ||
Ngõ vào tín hiệu & nguồn cấp cho cảm biến | VCC | Nguồn ra (+) | Cấp nguồn cho cảm biến/ngõ vào |
GND | Nguồn ra (–) | ||
IN0 | Ngõ vào tương tự số 1 | Phù hợp với hệ thống 2 dây, 3 dây, 4 dây | |
IN1 | Ngõ vào tương tự số 2 |
Lưu ý:
Thiết bị chỉ cần cấp nguồn tại ngõ vào là có thể hoạt động bình thường.
Ngõ ra nguồn được sử dụng trong trường hợp muốn cấp nguồn cho cảm biến hoặc thiết bị bên ngoài.
(Sơ đồ kết nối cảm biến analog loại 2 dây)
(Sơ đồ kết nối cảm biến analog loại 3 dây)
(Sơ đồ kết nối cảm biến analog loại 4 dây)

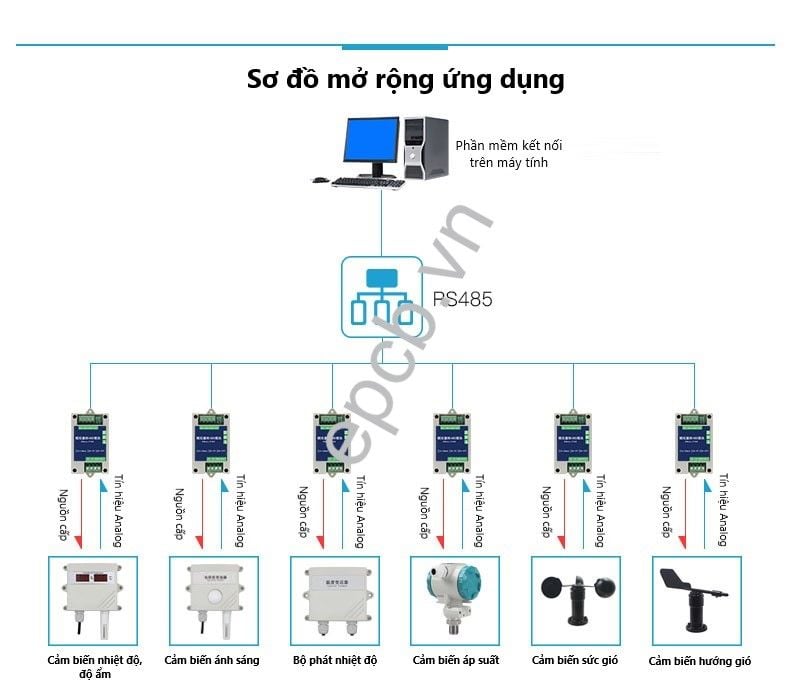

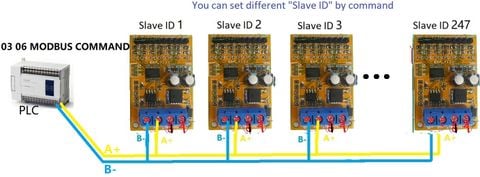

Sơ đồ mở rộng ứng dụng
Giao thức truyền thông
Giao thức | Baudrate | Data bits | Stop bits | Parity |
RS485 (Modbus RTU) | 2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 4800bps) | 8 | 1 | None |
Bảng thanh ghi
Địa chỉ thanh ghi | Địa chỉ PLC | Mô tả | Chức năng |
0000H / 0040H | 40001 / 40065 | Giá trị Analog CH0 | Chỉ đọc |
0001H / 0041H | 40002 / 40066 | Giá trị Analog CH1 | Chỉ đọc |
07D0H | 42001 | ID | Đọc/Ghi |
07D1H | 42002 | Baudrate | Đọc/Ghi |
Ứng dụng
Module chuyển đổi tín hiệu analog sang RS-485 được ứng dụng rộng rãi trong các hệ thống điều khiển và giám sát như: công nghiệp thông minh, giám sát môi trường, tủ điện, nông nghiệp công nghệ cao, nhà thông minh và ngành công nghiệp nặng. Nhờ khả năng giao tiếp Modbus-RTU và khả năng chống nhiễu tốt, thiết bị đảm bảo truyền dữ liệu ổn định trong các môi trường công nghiệp khắc nghiệt.
Bảng thông số chuyển đổi
Loại tín hiệu | Dữ liệu (10-bit AD) | Dữ liệu (12-bit AD) |
4–20 mA | 163–819 | 655–3276 |
0–5 V | 0–1024 | 0–4096 |
0–10 V | 0–1024 | 0–4096 |
Tài liệu kỹ thuật
Video hướng dẫn sử dụng

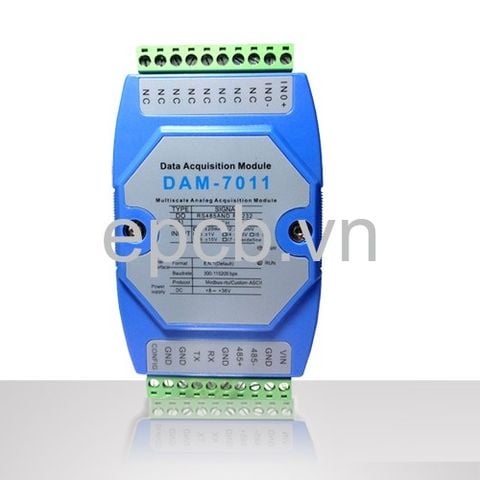

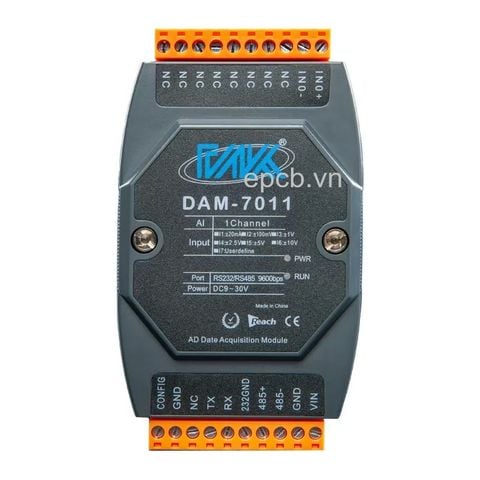

Sản phẩm cùng loại
