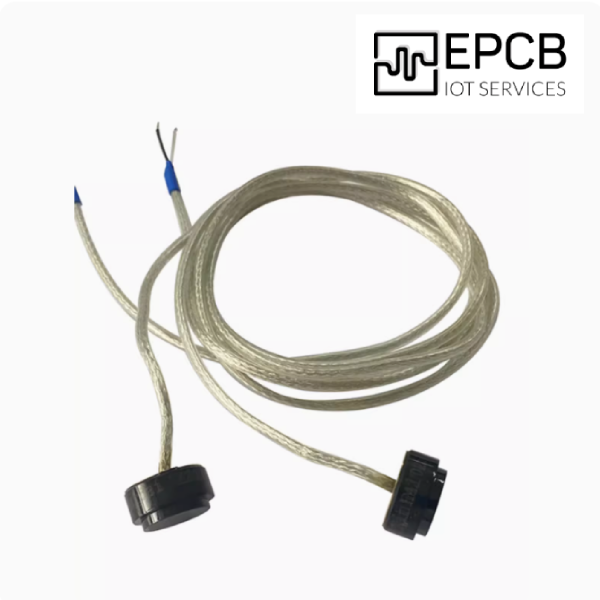

Cảm biến đầu dò siêu âm 1 MHz đo lưu lượng XINHAITAI là cảm biến chuyển đổi tín hiệu siêu âm thành tín hiệu điện. Nó có đặc tính của tần số cao, bước sóng ngắn, ít xãy ra hiện tượng tán xạ. Nó được sử dụng chủ yếu trong các đồng hồ đô lưu lượng nước bằng sóng siêu âm.
Cảm biến được dùng làm đầu thu và đầu phát.
- Đầu phát: Chuyển đổi xung điện thành dạng sóng siêu âm.
- Đầu thu: Nhận tín hiệu sóng siêu âm và chuyển thành xung điện.
Sơ đồ lắp đặt cảm biến trong đồng hồ lưu lượng nước siêu âm
Đặc điểm kỹ thuật
- Độ nhạy của sản phẩm lớn hơn - 25dB.
- Sản phẩm được thiết kế có tần số trung tâm 1MHz, dư chấn 6dB.
- Độ dài xung dưới 8us và vỏ được làm bằng nhựa chuyên dụng.
- Dây dẫn được chế tạo đặc biệt để chống nhiễu.
Thông số kỹ thuật
Độ nhạy | -21.6dB |
Tần số hồi âm | 1.0MHz |
Chiều dài xung 6dB | 7.68uS |
Tần số cực đại | 1.048MHz |
Băng thông | 9.5% |
Tần số trung tâm | 1MHz |
Điện dung tĩnh | 1100pF~1400pF |
Điện trở cộng hưởng | 150Ω~300Ω |
Mức độ chống thấm nước | IP68 |
Nhiệt dộ hoạt động | 5°C~100°C |
Độ lệch nhiệt độ | <20kHz |
Độ trễ siêu âm | 1.5uS |
Giá trị Qm | 3.0~4.5 |
Góc chùm | 5°~10° |
Độ nhạy phản hồi | >1.7V (3V, 10 xung, 20mm) |
Dạng sóng nhận được từ đầu cảm biến
Hình ảnh EPCB đã đo thực tế
