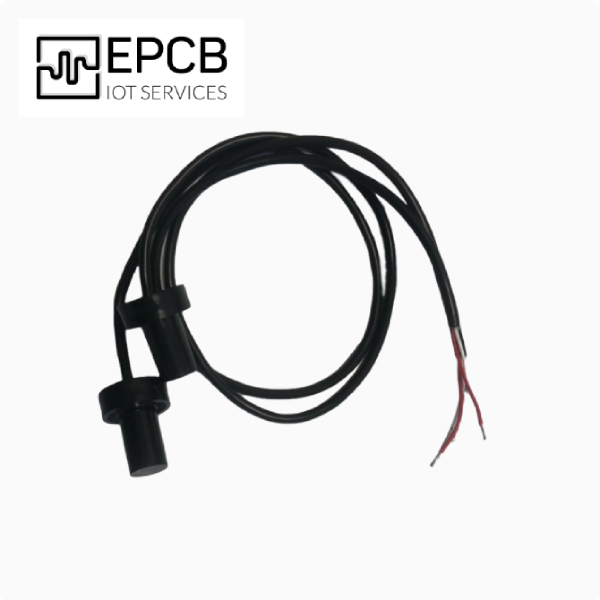

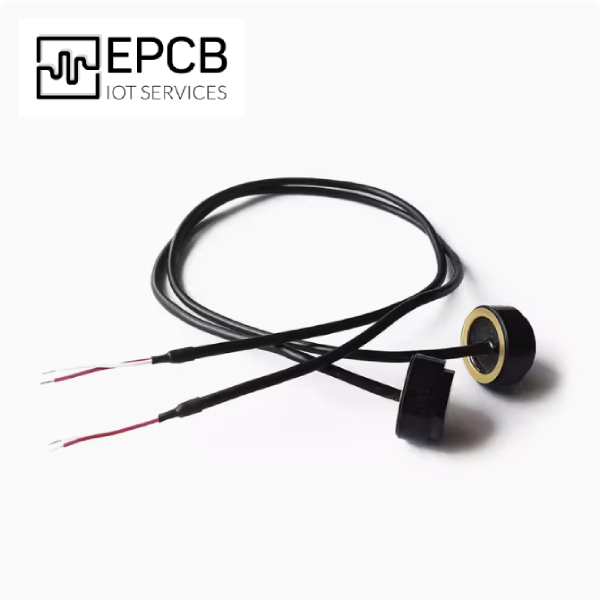

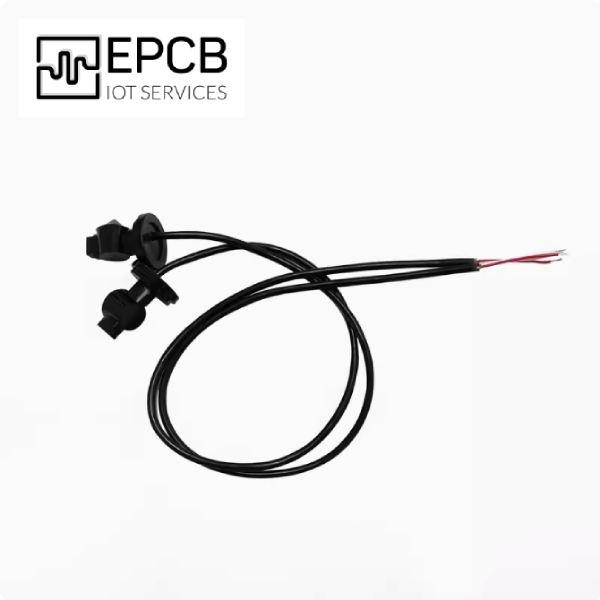

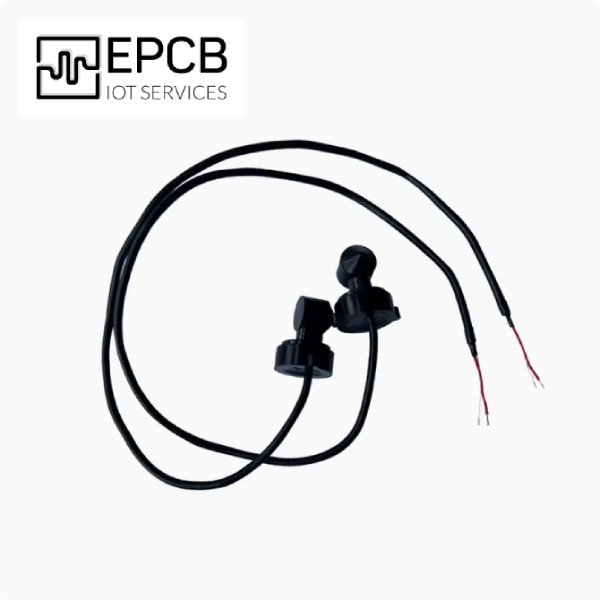

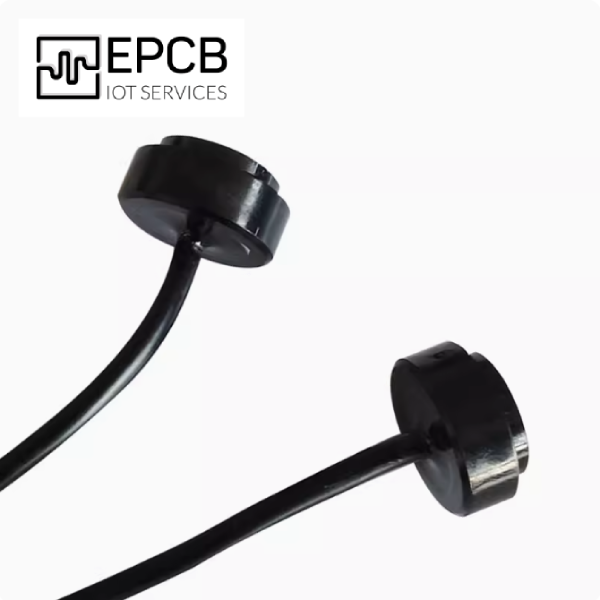

Cảm biến đầu dò siêu âm 1 MHz đo lưu lượng XINHAITAI là cảm biến chuyển đổi tín hiệu siêu âm thành tín hiệu điện, sử dụng sóng siêu âm, ít xãy ra hiện tượng tán xạ. Cảm biến được sử dụng chủ yếu trong các đồng hồ đo lưu lượng nước bằng sóng siêu âm.
Cảm biến được dùng làm đầu thu và đầu phát.
- Đầu phát: Chuyển đổi xung điện thành dạng sóng siêu âm.
- Đầu thu: Nhận tín hiệu sóng siêu âm và chuyển thành xung điện.

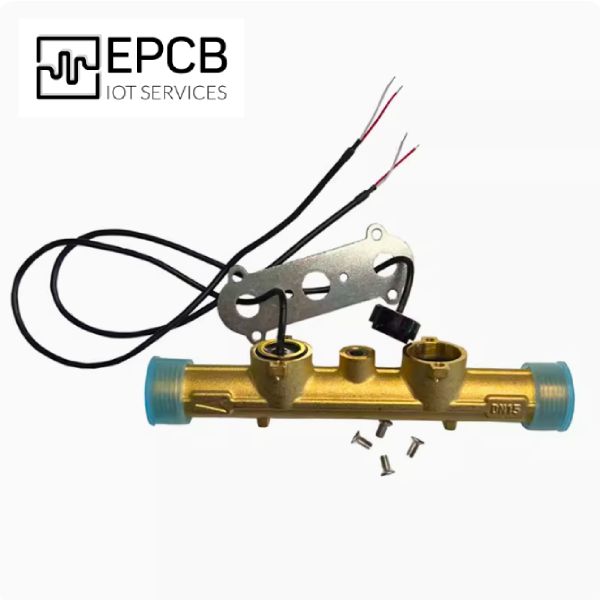

Sơ đồ lắp đặt cảm biến trong đồng hồ lưu lượng nước siêu âm
Đặc điểm kỹ thuật
- Độ nhạy của sản phẩm lớn hơn - 25dB.
- Sản phẩm được thiết kế có tần số trung tâm 1MHz, dư chấn 6dB.
- Độ dài xung dưới 8us và vỏ được làm bằng nhựa chuyên dụng.
- Dây dẫn được chế tạo đặc biệt để chống nhiễu.
Kích thước cảm biến
Thông số kỹ thuật
Độ nhạy | -21.6dB |
Tần số nhận | 1.0MHz |
Độ dài xung | 7.68uS |
Tần số cực đại | 1.048MHz |
Băng thông 6dB | 39.5% |
Tần số làm việc | 1.0MHz |
Điện dung tĩnh | 800pF~1600pF |
Điện trở cộng hưởng | <25Ω |
Tiêu chuẩn chống nước | IP68 |
Nhiệt dộ hoạt động | -40℃~120℃ |
Temperature Drift | <20kHz |
Độ trễ siêu âm | 1.5uS |
QM | 3.0~4.5 |
Góc chùm | 5°~10° |
Độ nhạy phản hồi | ＞1.7V（3V，10pulse，20mm） |
Chất liệu vỏ | Engineering Plastics (temperature resistance 150 ℃) |
Dạng sóng nhận được từ đầu cảm biến
Hình ảnh EPCB đã đo thực tế
