Sơ đồ lắp đặt:

Hướng dẫn sử dụng:

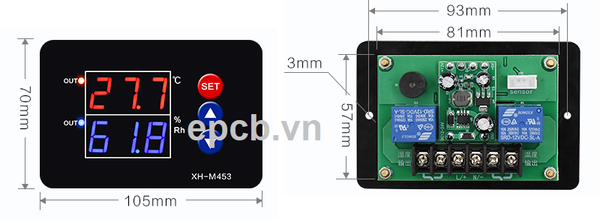

Bộ điều khiển nhiệt độ, độ ẩm hiển thi led XH-M453 hiển thị nhiệt độ, độ ẩm tương ứng với led đỏ, xanh dương tương ứng với xanh dương.

1. Cài đặt nhiệt độ dừng:

Nhấn SET khi đó màn hình đỏ sẽ nhấp nháy ==> nhấn lên/xuống để điều chỉnh nhiệt độ dừng mong muốn ==> đợi 10 giây không thao tác thiết bị sẽ tự động lưu

2. Cài đặt chế độ sưởi hoặc làm mát

Nhấn và giữ nút lên cho đến khi màn hình đỏ hiển thị C-0 ==> nhấn SET để vào cài đặt C-0 ==> Nhấn lên/xuống  để chuyển L và H ở màn hình xanh. L là viết tắt của sưởi, H là làm mát (Lưu ý: Khi ở chế độ L tải kết nối phải là thiết bị sưởi, khi ở chế độ H thì tải kết nối phải là thiết bị làm mát.). Sau khi cài đặt đợi 10 giây để thiết bị tự động lưu.

3. Cài đặt chênh lệch nhiệt độ

Nhấn và giữ nút lên cho đến khi màn hình đỏ hiển thị C-0 ==> nhấn lên/xuống để chuyển sang chế độ C-1 ==> nhấn SET để cài đặt nhiệt độ chênh lệch ==> nhấn lên/xuống để cài đặt nhiệt độ chênh lệch. Sau khi cài đặt đợi 10 giây để thiết bị tự động lưu (Cài đặt nhiệt độ dừng ở 35°C. Nếu cài đặt chế độ sưởi L và chênh lệch nhiệt độ thành 5°C ==> nhiệt độ bắt đầu sưởi là 35 - 5 = 30°C thì nhiêt độ sẽ nằm trong khoảng từ 30°C ~ 35°C. Ngược lại nếu cài đặt chế dộ làm mát H và nhiệt độ chênh lệch là 5°C ==> nhiệt đô bắt đầu làm mát là 35 + 5 = 40°C thì nhiệt độ sẽ nằm trong khoảng từ 35°C ~ 40°C.)

4. Hiệu chỉnh nhiệt độ

Nhấn và giữ nút lên cho đến khi màn hình đỏ hiển thị C-0 ==> nhấn lên/xuống để chuyển sang chế độ C-2 ==> nhấn SET để vào cài đặt ==> nhấn lên/xuống để nhập hiệu số nhiệt độ ==> sau khi cài đặt chờ 10 giây để thiết bị tự động lưu. (nếu nhiệt độ đo được là 29°C nhưng thiết bị lại đo được là 29.8°C thì hiệu chỉnh lại thành -0.8°C)

Bảng tham khảo cài đặt nhiệt độ

5.Cài đặt độ ẩm dừng

Nhấn SET màn hình đỏ sẽ nhấp nháy ==>nhấn SET thêm một lần nữa để chuyển sang màn hình xanh nhấp nháy ==> nhấn lên/xuống để điều chỉnh nhiệt độ dừng mong muốn. Sau khi cài đặt xong đợi 10 giây để thiết bị tự động lưu.

6. Cài đặt chế độ tạo ẩm hoặc hút ẩm

Nhấn và giữ nút xuống cho đến khi màn hình đỏ hiển thị H-0 ==> nhấn SET để vào chế độ cài đặt H-0 ==> nhấn lên/xuống để chuyển L và H, L là viết tắt tạo ẩm, H là viết tắt của hút ẩm (lưu ý: khi ở chế độ L kết nối phải thiết bị tạo ẩm, khi ở chế độ H kết nối thiết bị phải là thiết bị hút ẩm). Sau khi cài đặt đợi 10 giây để thiết bị tự động lưu.

7. Cài đặt chênh lệch độ ẩm

Nhấn và giữ nút xuống đến khi màn hình đỏ hiển thị H-0 ==> nhấn lên/xuống để chuyển sang chế độ H-1 ==> nhấn SET để vào cài đặt ==> nhấn lên/xuống để cài đặt độ ẩm chênh lệch mong muốn. Sau khi cài đặt đợi 10 giây để thiết bị tự động lưu. (Nếu độ ẩm được cài đặt dừng ở 60%RH, chế độ được cài đặt là tạo ẩm L, chênh lệch độ ẩm là 5%RH ==> Độ ẩm bắt đầu tạo ẩm là: 60 - 5 = 55%RH và phạm vi kiểm soát là 55 ~ 60%RH. Ngược lại nếu chế độ được cài đặt là  hút ẩm H, chênh lệch độ  ẩm là 5%RH ==> độ ẩm bắt đầu hút ẩm là: 60 + 5 = 65%RH và phạm vi kiểm soát là 60 ~ 65%RH)

8. Hiệu chỉnh độ ẩm

Nhấn và giữ nút xuống cho đến khi màn hình đỏ hiển thị H-0 ==> nhấn lên/xuống để chuyển sang H-2 ==> nhấn SET để vào cài đặt ==> nhấn lên/xuống để nhập hiệu số độ ẩm. Sau khi hiệu chỉnh xong đợi 10 giây để thiết bị tự động lưu. (Nếu độ ẩm đo thực tế được 65% nhưng đầu dò đo được 66.2% ==> hiệu chỉnh lại thành - 1.2%RH)

Bảng tham khải cài đặt độ ẩm

9. Khôi phục cài đặt gốc

Nhấn và đồng thời nút lên xuống trong 5 giây khi màn hình hiển thị 888 là quá trình khôi phục hoàn tất
