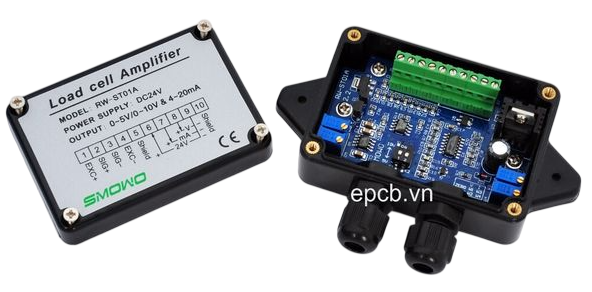

Bộ chuyển đổi tín hiệu đầu cân Loadcell sang Analog (4-20mA, 0-10V, 0-5V) RW-ST01A có thể kết nối với mọi loại cảm biến tải dạng cầu cảm biến đa cầu để đo lường trọng lượng, lực, căng, v.v. Nó có thể điều chỉnh, lọc và tăng cường tín hiệu điện mV, sau đó xuất ra tín hiệu kiểm soát công nghiệp tiêu chuẩn 0-5V (10V) và 4-20mA để hỗ trợ việc thu thập dữ liệu cho hệ thống PLC hoặc các hệ thống đo lường và điều khiển khác. Bộ lọc thông thấp nội bộ có thể lọc bỏ hiệu ứng nhiễu điện từ trong môi trường công nghiệp một cách hiệu quả. Bên cạnh đó, sản phẩm được đóng gói trong hộp nhựa ABS với khả năng chống nước và chống bụi.



Tính năng nổi bật:

  • Ngõ ra đa năng: Hỗ trợ đồng thời tín hiệu dòng (4-20mA) và áp (0-5V/0-10V).
  • Chống nhiễu: Tích hợp bộ lọc thông thấp, hoạt động tốt trong môi trường công nghiệp.
  • Bền bỉ: Vỏ hộp nhựa ABS kín, chống bụi và nước hiệu quả.
  • Dễ tinh chỉnh: Có biến trở điều chỉnh điểm Zero và dải đo (Span) riêng biệt.
  • Độ chính xác cao: Sai số dưới 0.3% F.S, độ trôi nhiệt thấp (<100ppm).
  • Tương thích: Dùng cho mọi loại loadcell cầu điện trở (full-bridge).





Thông số kỹ thuật:

Nguồn cấp

24VDC (18-27VDC)

Công suất

4W (khi nối song song 4 loadcell tải 350Ω và dòng ra 20mA)

Tín hiệu ngõ ra

0~5V/0~10V & 4~20mA

Sai số

< 3%FS

Nhiệt độ làm việc

-10oC đến 50oC

Độ ẩm làm việc

85%RH

Điện áp kích thích loadcell

5VDC±5% (cho loadcell có điện áp kích thích 5-12V)

Dòng kích thích loadcell

<60mA

Kích thước

115x58x33(mm)

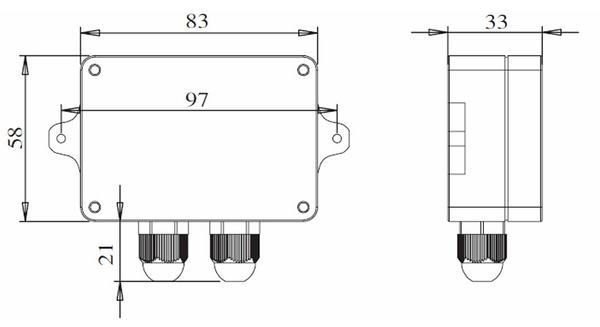

Kích thước:

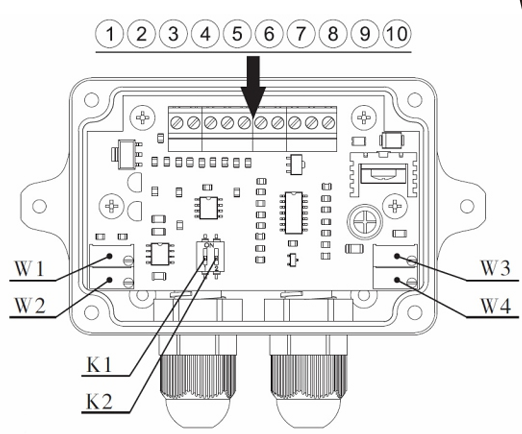

Sơ đồ đấu nối:



1

Loadcell Exc+

9

COM (nguồn và tín hiệu)

2

Loadcell Sig+

10

Shield

3

Loadcell Sig-

W1

Điều chỉnh điện áp zero

4

Loadcell Exc-

W2

Điều chỉnh điện áp toàn dải

5

Loadcell shield

W3

Điều chỉnh dòng zero

6

Nguồn dương 24VDC

W4

Điều chỉnh dòng toàn dải

7

Tín hiệu dòng +

K1

Tùy chọn đầu ra điện  áp (0-5V hoặc 0-10V)

8

Tín hiệu áp +

K2

Tùy chọn phạm vi điều chỉnh về zero (coarse hoặc fine tuning)



Tài liệu sản phẩm:
