Bộ chuyển đổi Loadcell sang RS232 RS485 RW-ST01D

Bộ chuyển đổi Loadcell sang RS232 RS485 RW-ST01D

Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Số lượng

Giá chưa bao gồm VAT

RW-ST01D

RW-GT01D ( khuếch đại tín hiệu loadcell )

Liên hệ

Chi tiết sản phẩm

Bộ chuyển đổi tín hiệu Loadcell sang RS485/RS232 ( Loadcell to RS485 converter ) là thiết bị đóng vai trò quan trọng trong việc kết nối các cảm biến lực (Loadcell) với các hệ thống điều khiển, giám sát và thu thập dữ liệu. Thiết bị này thực hiện chức năng chuyển đổi tín hiệu analog từ Loadcell sang tín hiệu RS485 hoặc RS232, giúp cho việc truyền tải dữ liệu trở nên dễ dàng và chính xác hơn.

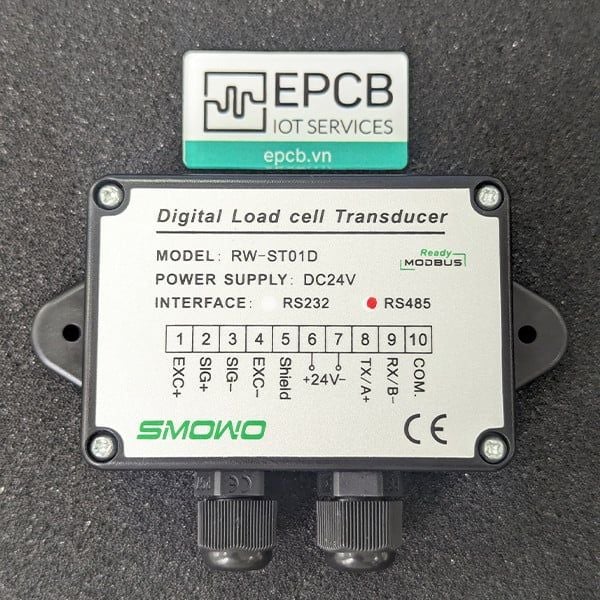

Bo chuyen doi Loadcell sang RS232 RS485

( Bộ chuyển đổi tín hiệu Loadcell sang RS232 RS485 RW-ST01D )

Bo chuyen doi loadcell sang rs485 GT01D

( Bộ chuyển đổi tín hiệu Loadcell sang RS232 RS485 RW-GT01D )

Tính năng nổi bật:

Bộ chuyển đổi A/D 24-bit có độ chính xác cao kết hợp với vi xử lý tốc độ nhanh.
Tích hợp bộ lọc kỹ thuật số với khả năng chống nhiễu vượt trội.
Hỗ trợ chuẩn giao tiếp RS232 hoặc RS485 với giao thức tiêu chuẩn MODBUS RTU.
Toàn quyền kiểm soát: Cho phép Đọc/Ghi toàn bộ thông số qua giao thức Modbus RTU.
Hiệu chuẩn từ xa: Hỗ trợ Calib điểm 0 và điểm tải chuẩn trực tiếp từ PLC/HMI mà không cần thao tác nút nhấn vật lý.
Cấu hình linh hoạt: Dễ dàng thay đổi tốc độ lọc rung (Filter), tốc độ lấy mẫu (ADC Speed) và địa chỉ thiết bị.
Dữ liệu minh bạch: Cung cấp đồng thời giá trị trọng lượng thực (Display Value) và giá trị tín hiệu thô (AD Code) để chẩn đoán lỗi cảm biến.

Bo chuyen doi Loadcell sang RS232 RS485

( Bộ chuyển đổi AD có độ chính xác cao lên đến 24bit )

Thông số kỹ thuật

Nguồn cấp	24V
Chất liệu vỏ	ABS
Độ phân giải	>100000 đối với dòng RW-ST01D >50000 đối với dòng RW-GT01D
Tín hiệu đầu vào	Tín hiệu mV
Tín hiệu đầu ra	RS232/RS485 (tùy chọn khi đặt hàng)
Độ chính xác	0,1±2DIGIT%FS
Công suất	<1W ( đối với 1 cảm biến loadcell 350Ω)
Độ nhạy	0,8 ~ 3,9mV/V
Độ chính xác	±0,1%
Nhiệt độ hoạt động	-30 ~ 85^oC
Độ ẩm hoạt động	85% RH
Điện áp kích thích Loadcell	5~12V

Kích thước sản phẩm:

( Kích thước của dòng sản phẩm RW-ST01D )

( Kích thước của dòng sản phẩm RW-GT01D )

Giao thức truyền thông:

Giao thức	Baudrate	Data bits	Stop bits	Parity
RS485 (Modbus RTU)	9600bps	8	1	None

Bảng thanh ghi:

Địa chỉ (Hex)	Chức năng	Mode	Kiểu dữ liệu
0000 - 0001	Giá trị cân hiện tại	R/W	32-bit integer
0002 - 0003	Địa chỉ ID	R/W	1-254
0004 - 0005	Giá trị điểm 0	R/W	32-bit integer
0006 - 002B	Nhóm thanh ghi hiệu chuẩn (chi tiết xem ở tài liệu sản phẩm phía bên dưới)	R/W	32-bit integer
0034 - 0035	Tốc độ ADC	R/W	0/1
0056 - 0057	Filter Class	R/W	0-5
0058 - 0059	Filter Band	R/W	0-1000
005A - 005B	Baudrate	R/W	0-10
1F40 - 1F41	Giá trị AD thô chưa hiệu chuẩn	RO	32-bit integer

Ứng dụng:

Được ứng dụng nhiều trong các lĩnh vực như: Hệ thống cân điện tử, hệ thống đo lường lực, hệ thống giám sát tải trọng, hệ thống tự động hóa công nghiệp và các ứng dụng khác cần thu thập dữ liệu từ Loadcell.
