Mạch Chuyển Đổi RS485 sang USB cách ly là mạch khá phổ biến trong các Industrial Edge Controller chạy hệ điều hành linux như Rasperry Pi, Các ứng dụng giám sát trên máy tính sử dụng cảm biến và thiết bị RS485.
Với cách ly tín hiệu và bảo vệ TVS, hiệu quả trong việc loại bỏ xung nhiễu được nâng cao. Thiết bị có cổng kết nguồn tiện lợi, đèn tín hiệu giúp dễ dàng quan sát trạng thái giao tiếp, và sử dụng chip USB Serial CP2104 đảm bảo ổn định và tương thích dễ dàng trên các hệ điều hành, đặt biệt bạn có thể cá nhân hóa bằng cách cập nhật lại thông tin của USB bằng cách ghi lại thông tin trên chip CP2104.
Link Download thiết kế chi tiết của mạch: Thiết kế Mạch Chuyển Đổi RS485 sang USB cách ly

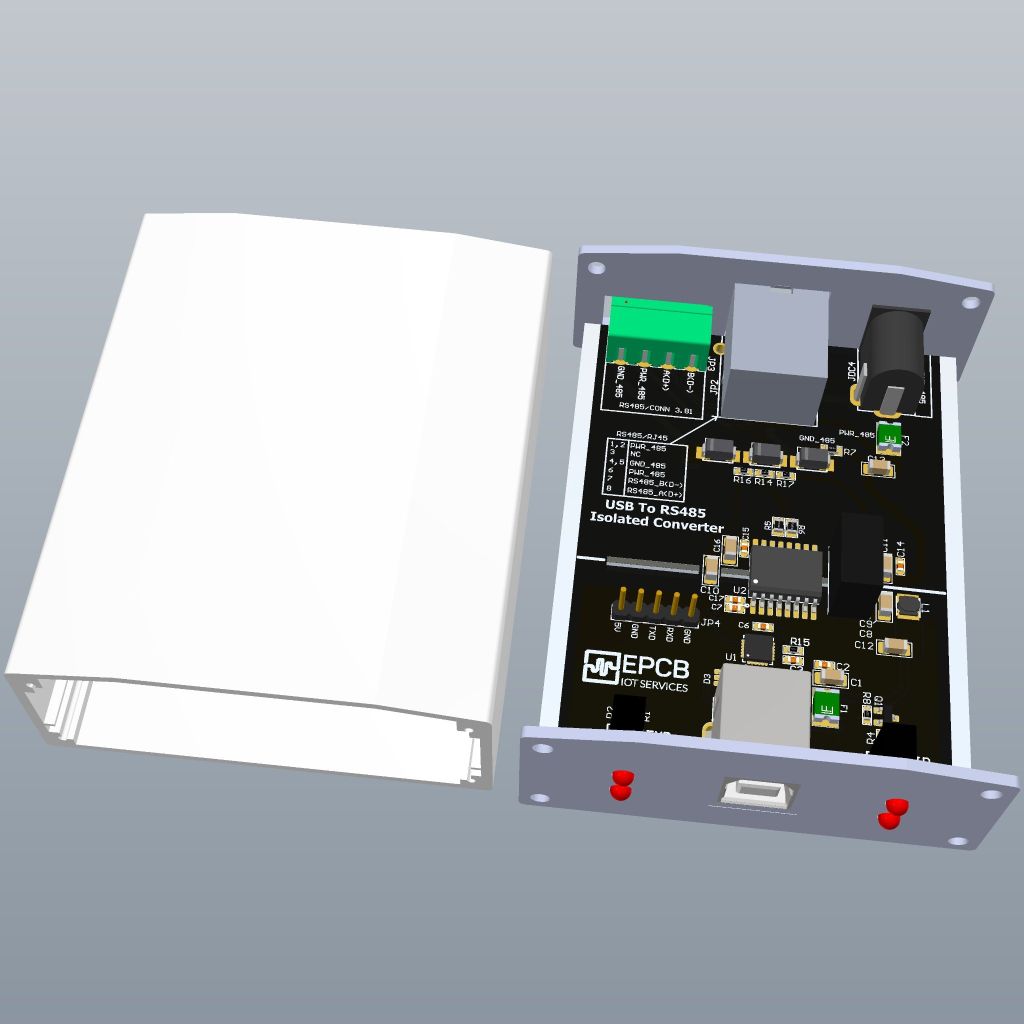

Một số hình ảnh của thiết kế
(Các layer của thiết kế)
(2D 2 mặt của thiết kế)
