Máy phân tích bắt giữ bào tử ( spore capture analysis system ) là thiết bị tiên tiến được phát triển để thu thập các bào tử nấm bệnh, hạt phấn hoa và các mầm bệnh di chuyển trong không khí. Máy hoạt động dựa trên nguyên tắc thu gom các bào tử trong không khí bằng màng lọc. Sau đó, các bào tử được phân tích để xác định loại, số lượng và đặc điểm di truyền.

Máy phân tích bắt giữ bào tử là thiết bị tiên tiến sử dụng các công nghệ hiện đại như:

Hệ thống hình ảnh hiển vi quang học độ phóng đại cao: giúp quan sát và chụp ảnh các bào tử vi sinh vật với độ chi tiết cao.

Công nghệ định vị chính xác: Xác định vị trí của các bào tử trong mẫu vật một cách chính xác.

Công nghệ tự động lấy nét thông minh: Tự động điều chỉnh tiêu cự để đảm bảo hình ảnh luôn sắc nét.

Công nghệ truyền dẫn và điều khiển IoT – Internet Of Things: Cho phép kết nối và điều khiển thiết bị từ xa qua mạng internet.

Thiết bị được ứng dụng rộng rãi trong việc theo dõi ngăn ngừa và dự đoán dịch bệnh cây trồng, kiểm tra chất lượng hạt giống, nông nghiệp thông minh, nông nghiệp 4.0, trồn cây ăn quả,..v.v.

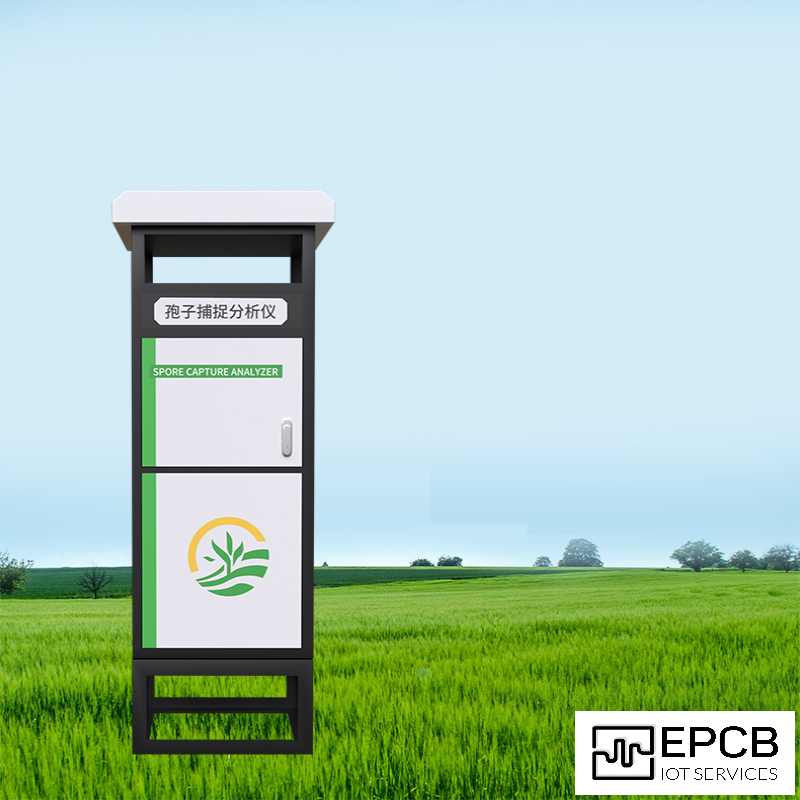

( Máy phân tích bắt giữ bào tử với nhiều tính năng nổi bật )

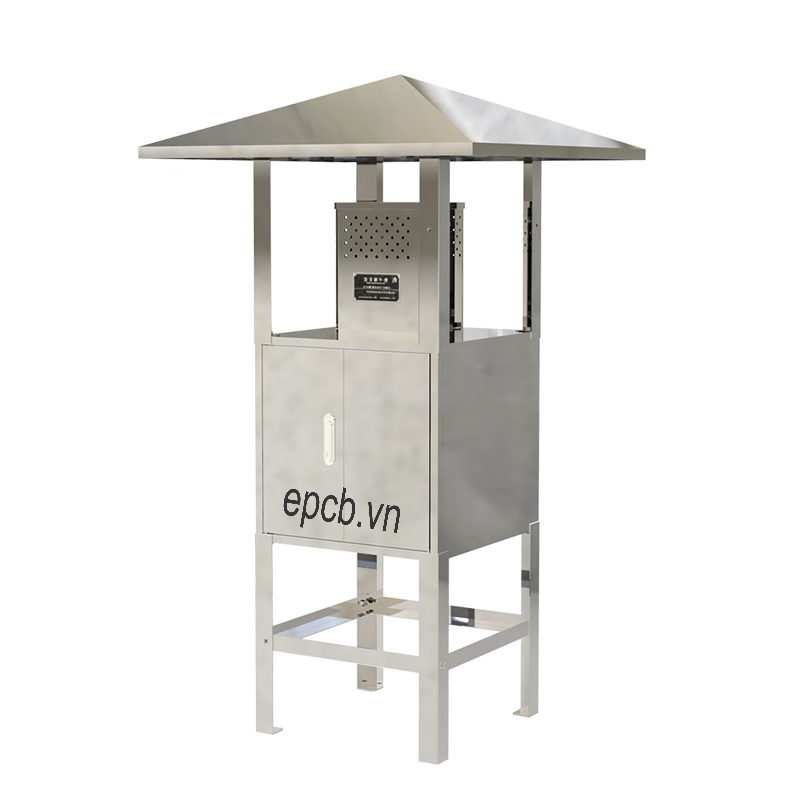

( Dòng sản phẩm bẫy bào tử có nhiệm vụ chống lại các bào tử gây hại cho cây trồng )

( Nguyên lý phân tích bào tử )

( Máy phân tích bắt giữ bào tử có thể phát hiện và phòng ngừa nhiều bệnh của cây trồng )

Tính năng nổi bật

• Thiết bị này sử dụng công nghệ ánh sáng, điện và điều khiển số, tự động hóa chụp hình vi khuẩn và bào tử mọi lúc mọi nơi.
• Thiết bị có nhiều cách kết nối mạng (4G, Ethernet), có thể quản lý kết nối mạng bất cứ lúc nào, bất cứ nơi đâu; có thể điều khiển thiết bị từ xa qua trang web và ứng dụng trên điện thoại di động, như bật/tắt, chụp ảnh từ xa và thủ công, thiết lập thời gian lấy mẫu, thời gian làm việc, v.v.
• Trong thiết bị có kính hiển vi độ phân giải cao, có thể chụp và hiển thị bào tử từ 5 đến 100 micromet.
• Thiết bị có thiết kế vòng khí quanh đặc biệt cho dòng khí lưu thông, giúp giảm thiểu sự lặp lại trong việc thu thập và rút ngắn thời gian thu thập, tăng hiệu suất thu thập.
• Thiết bị có màn hình lớn 10.1 inch độ phân giải cao, hệ điều hành Android, có giao diện tương tác người dùng tốt. Hỗ trợ xem ảnh chụp, cấu hình thiết bị và điều khiển thiết bị từ xa.
• Có tính năng định vị GPS tích hợp, có thể xem dữ liệu vị trí thiết bị trên bản đồ web.
• Sử dụng công nghệ máy chủ đám mây để thực hiện phân tích và thống kê hình ảnh vi khuẩn và bào tử, có thể xem và xác nhận từ xa bằng cách nhìn trực tiếp vào dữ liệu, giảm thiểu chu kỳ dự đoán và báo cáo.

( Chức năng phát giọng nói theo thời gian thực )

( Trang bị kính hiển vi loại tốt, hiển thị rõ các sinh vật trong tiêu cự 5~100µm )

( Dòng sản phẩm tích hợp AI tự động nhận dạng điểm ảnh, phân tích chính xác loại bào tử )

( Có thể giám sát dữ liệu qua 4G/Ethernet theo thời gian thực )

Thông số kỹ thuật

( Màn hình cảm ứng lớn lên đến 10,1 inch )

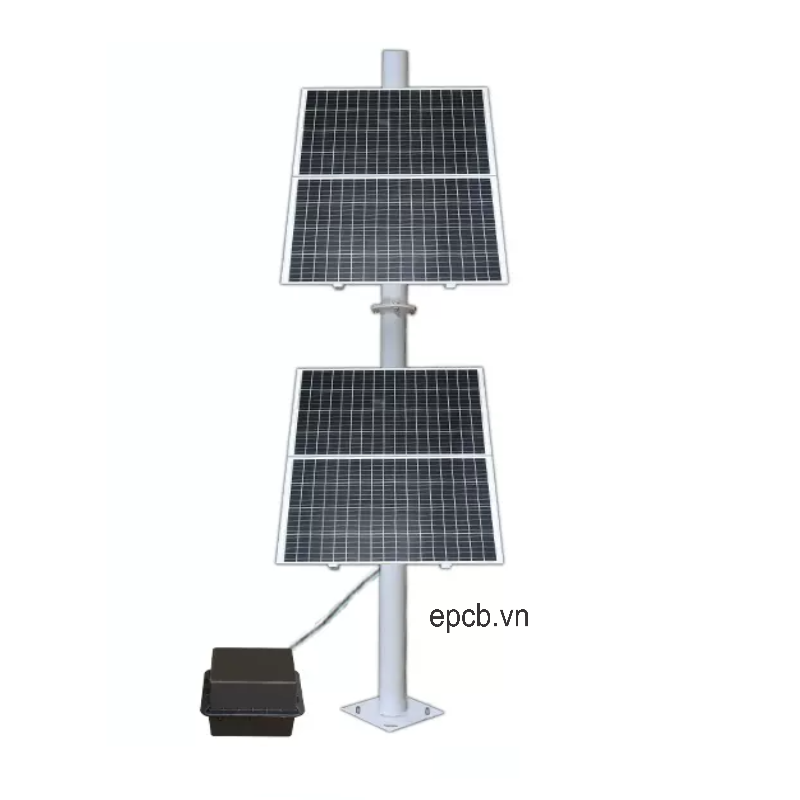

( Có thể sử dụng hai loại nguồn AC 220V hoặc từ pin năng lượng mặt trời )

Phương pháp lắp đặt

( Các vị trí để lắp đặt máy phân tích bắt giữ bào tử )

Hướng dẫn sử dụng

Màn hình lúc đầu khi khởi động thiết bị

( Màn hình lúc đầu khi mới khởi động )

• Tên thiết bị (设备名称)： máy phân tích bắt giữ bào tử
• Thời gian (时间) : thời gian hiện tại của thiết bị, thiết bị có thể tự động điều chỉnh thời gian sau khi kết nối Internet.
• Trạng thái cửa thiết bị (设备门状态)： trạng thái công tắc của cửa thiết bị (dành riêng) Trạng thái mạng của thiết bị 设备网络状态 Liệu thiết bị có được kết nối với nền tảng đám mây hay không
• Lấy mẫu xung chuyển động đơn (单次移动脉冲采样)： Khoảng cách mà tấm kính di chuyển mỗi lần
• Lấy mẫu xung tích lũy (累计脉冲采样)： Tổng khoảng cách di chuyển bởi tấm kính
• Trạng thái thiết bị (设备状态)：chế độ tự động/chế độ thủ công. Chế độ tự động là để thiết bị tự động chạy để lấy mẫu và chụp ảnh, còn chế độ thủ công là điều khiển thủ công hoạt động của thiết bị
• Trạng thái nguồn sáng (光源状态)：Trạng thái của nguồn sáng, bật/tắt; ở chế độ thủ công, bạn có thể nhấp vào để kiểm soát trạng thái của nguồn sáng
• Trạng thái cổng hút (吸气口状态)：Trạng thái của cổng hút, đóng/mở, ở chế độ thủ công, bạn có thể bấm vào để kểm soát trạng thái của cổng hút.
• Trạng thái cổng xả (排气口状态) : Trạng thái của cổng xả, mở/đóng; Ở chế độ thủ công, bạn có thể nhấp vào để kiểm soát trạng thái của cổng xả.
•  Trạng thái động cơ băng tải (载玻带电机状态): Trạng thái động cơ băng tải, bật/tắt; Ở chế độ thủ công, bạn có thể nhấp để kiểm soát trạng thái của cổng xả.
• Trạng thái động cơ trục Y (Y 轴电机状态): Hiển thị vị trí của kính hiển vi
• Cấu hình camera (相机调试): Ở chế độ thủ công, động cơ vào giao diện cấu hình camera
• Ảnh bệnh (病害照片): Click để vào giao diện xem ảnh
• Cài đặt (设置): Click để vào giao diện cài đặt hệ thống
• Số thiết bị (设备编号): Mã địa chỉ duy nhất gồm 10 chữ số của

Màn hình cấu hình camera

( Màn hình cấu hình camera )

• Số xung chuyển động của động cơ trục Y (Y 轴电机运动脉冲数): Điều khiển chuyển động tinh chỉnh tiến và lùi của động cơ
• Số xung tiến của dải trượt (载玻带向前脉冲数): Điều khiển việc điều chỉnh tinh chỉnh về phía trước của dải trượt.
• Trạng thái nguồn sáng (光源状态): Bạn có thể nhấp vào để kiểm soát trạng thái của nguồn sáng.
• Chụp ảnh (拍照): Click để chụp ảnh
• Ảnh bệnh (病害照片) Click để vào giao diện xem ảnh bệnh

Giám sát từ xa qua nền tảng Cloud

Truy cập vào địa chỉ farm.lwbsq.com sau đó đăng nhập tài khoản được cấp để thực sử dụng thiết bị từ xa.

( Trang chủ truy cầm nền tảng Cloud miễn phí để giám sát dữ liệu từ xa )

Sử dụng bằng ứng dụng điện thoại

( Mã QR để tải xuống ứng dụng dành cho điện thoại )

Lưu ý: Mã QR ( file APK ) chỉ dành cho thiết bị sử dụng hệ điều hành Android.
