Máy đo biến dạng bề mặt dây rung ES-DM-01

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Máy đo biến dạng bề mặt dây rung ( Vibrating Wire Strain Gauges ) - Giải pháp giám sát thông minh cho các công trình trọng điểm.

Máy đo biến dạng bề mặt dây rung là công cụ tiên tiến cho phép theo dõi biến dạng và ứng suất bên trong các kết cấu bê tông và thủy lực một cách chính xác và hiệu quả. Với khả năng chôn lấp lâu dài, thiết bị này mang đến giải pháp giám sát thông minh cho các công trình trọng điểm như cầu, đường hầm, đường sắt, công trình thủy lợi,...

Đo lường chính xác: Cung cấp thông tin chi tiết về mức độ căng bên trong vật liệu, giúp đánh giá hiệu quả và đảm bảo an toàn cho công trình.

Lắp đặt linh hoạt: Có thể kết hợp với các phụ kiện hỗ trợ để tạo thành bộ đo biến dạng đa hướng, máy đo không ứng suất,…

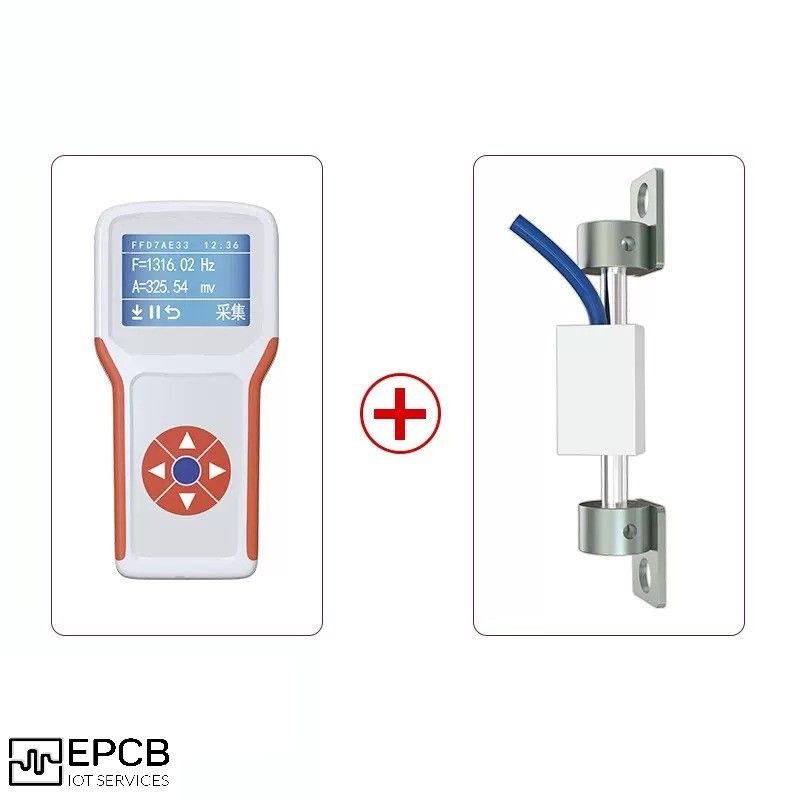

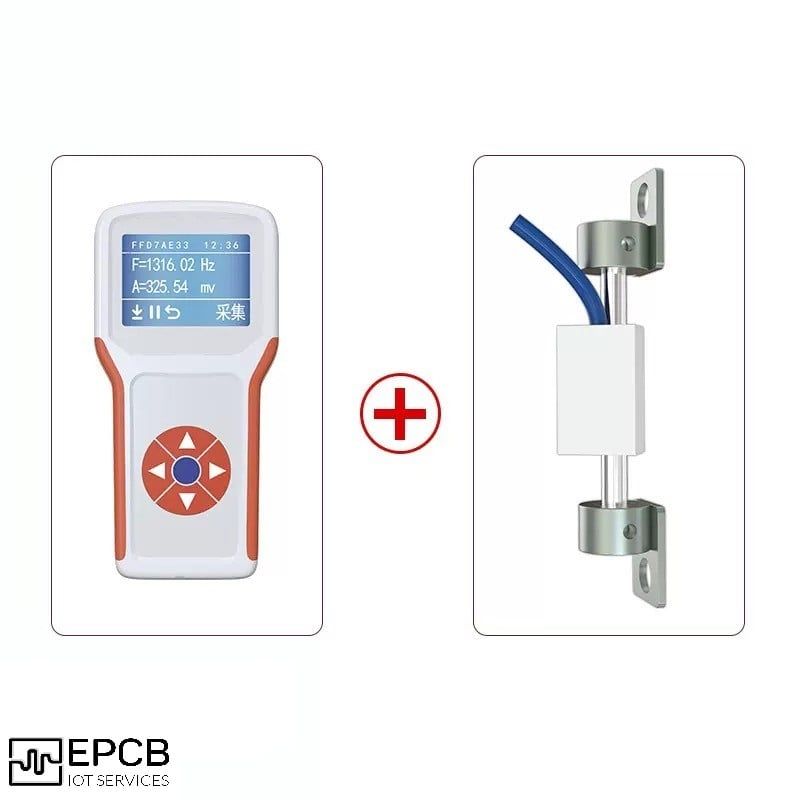

Giám sát theo thời gian thực: Khi kết hợp với bộ thu cảm biến dây rung, dữ liệu từ các cảm biến được thu thập và chuyển đổi thành thông tin thời gian thực, giúp theo dõi sát sao tình trạng công trình.

Khả năng kết nối đa dạng: Hỗ trợ truyền dữ liệu qua 485, 4G, NB-IoT và LORA, giúp truy cập thông tin dễ dàng và thuận tiện.

Ứng dụng rộng rãi: Giám sát biến dạng và ứng suất của dầm cầu, trụ cầu, cáp treo. Theo dõi biến dạng của vách hầm, mái hầm, nền hầm. Giám sát biến dạng đường ray, nền đường. Theo dõi biến dạng của đập, kênh mương, cống,...

Gioi thieu ve may do bien dang be mat day rung

Máy đo biến dạng bề mặt dây rung - Giải pháp giám sát thông minh

Pham vi ung dung cua may do bien dang be mat day rung

Phạm vi ứng dụng rộng rãi của máy đo biến dạng bề mặt dây rung





Thông số kỹ thuật

Kích thước tổng174*26*38 mm
Chiều dài thước đo L 100 mm
Phạm vi đo Độ kéo 1500μɛ ~ 3000μɛ; Độ nén 1500μɛ ~ 3000μɛ
Độ phân giải ≤0,2% FS
Phạm vi đo nhiệt độ ( dòng sản phẩm tích hợp đo nhiệt độ )-20oC ~ 70oC
Độ chính xác đo nhiệt độ ( dòng sản phẩm tích hợp đo nhiệt độ )Từ -20oC ~ -10oC: 2oC; Từ -10oC ~ 70oC: 0,5oC
Khả năng chịu áp lực ≥0.2 MPa
Điện trở cách điện≥50 MΩ

Kich thuoc cua may do bien dang be mat day rung

Kích thước của máy đo biến dạng bề mặt dây rung

Kha nang chong tham nuoc va chong bui cua may do bien dang be mat day rung

Máy đo biến dạng bề mặt dây rung được thiết kế theo tiêu chuẩn IP68

Chat lieu thep khong gi cua may do bien dang be mat day rung

Máy đo biến dạng bề mặt dây rung sử dụng thép nhập khẩu có độ ổn định và tuổi thọ cao

Cau tao day cua may do bien dang be mat day rung

Cách đấu nối dây của máy đo biến dạng bề mặt dây rung



Tính năng nổi bật

  • Thiết kế tiên tiến: Cấu tạo dựa trên lý thuyết dây rung, đảm bảo độ chính xác và độ tin cậy cao. Vỏ thép không gỉ hoàn toàn, chống chịu được môi trường khắc nghiệt.
  • Hiệu suất vượt trội: Độ nhạy cao, đo lường chính xác các biến dạng nhỏ. Độ tuyến tính và độ ổn định tốt, đảm bảo kết quả đo lường đáng tin cậy.
  • Khả năng ứng dụng rộng rãi: Nhạy cảm với tải tập trung, phù hợp cho nhiều loại công trình. Giá trị đo đáng tin cậy và độ ổn định tốt, đáp ứng nhu cầu giám sát lâu dài.
  • Tích hợp chức năng thông minh: Hỗ trợ chức năng phát hiện nhiệt độ, cung cấp thông tin môi trường đầy đủ. Kết hợp với bộ thu cảm biến dây rung, cho phép giám sát thời gian thực.

Cac tinh nang cua may do bien dang be mat day rung

Các tính năng nổi bật của máy đo biến dạng bề mặt dây rung

Kha nang bu nhiet cua may do bien dang be mat day rung

Khả năng bù nhiệt của máy đo biến dạng bề mặt dây rung

Cap thuy luc loai tot cua may do bien dang be mat day rung

Sử dụng loại cáp thủy lực loại tốt cho máy đo biến dạng bề mặt dây rung



Phương pháp lắp đặt

  • Chôn trực tiếp trong hỗn hợp bê tông : Đảm bảo vị trí và hướng của thiết bị theo yêu cầu thiết kế, tránh di chuyển trong quá trình đổ. Cố định dây cáp vào thanh thép lỏng gần thiết bị để bảo vệ khỏi rung động.
  • Đổ vào khối đúc sẵn trước: đổ thiết bị vào khối đúc sẵn, sau đó đổ khối này vào hỗn hợp bê tông.
  • Lắp trên bề mặt: Cố định giá đỡ vào cạnh đai, đảm bảo khoảng cách gần cảm biến ( giải pháp này dễ bị ảnh hưởng bởi môi trường bên ngoài ).
