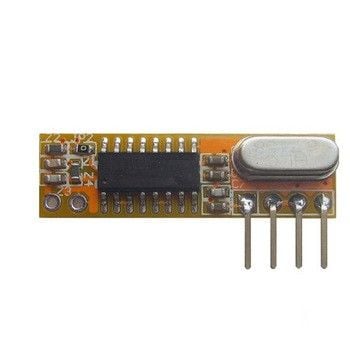

Mạch thu RF 433MHz SYN470R có thiết kế vô cùng nhỏ gọn nhưng được đánh giá rất cao về hiệu năng làm việc, mạch đã được rất nhiều khách hàng tin dùng vì độ ổn định quá tốt trong tầm giá.
Mạch thu RF 433MHz SYN470R thường được ứng dụng trong các ứng dụng như: Hệ thống nhà tự động, nhà thông minh; Hệ thống điều khiển từ xa; Hệ thống an ninh;....
Thông số kĩ thuật
- Bộ thu sóng RF: ASK/AM, tương thích với máy phát AM (ASK/OOK)
- IC: SYNOXO SYN470R
- Độ nhạy: 107 dBm
- Nhiệt độ hoạt động: -20℃ ~ +70℃.
- Điện áp cung cấp: 2.8~5.5 VDC.
- Tần suất hoạt động (MHz): 433MHz.
- Khoảng cách chân: 2.54mm.
- Kích thước: 30 x 8.7mm.
Sơ đồ ra chân
- ANT: Chân Anten giúp tăng cường khả năng thu sóng
- GND: Ngõ vào điện áp âm 0V
- VCC: Ngõ vào điện áp dương 3.3V
- DATA: Ngõ ra trạng thái điều khiển (có 2 mức 0, 1)
