Mạch DAC 2 kênh ( 0-5VDC & 0-10VDC) RS485 Modbus RTU kết nối PLC (N4DAC02)

  • Sản phẩm: 6
Tiêu đề
  • 165,000₫

Mạch DAC 2 kênh ( 0-5VDC & 0-10VDC) RS485 Modbus RTU kết nối PLC (N4DAC02)

Mạch chuyển đổi tín hiệu số sang tương tự DAC điều khiển qua RS485 Modbus RTU, hỗ trợ 2 kênh, 1 kênh 0 - 5 VDC, 1 kênh 0 - 10 VDC.

Thông số kỹ thuật

  • Điện áp hoạt động: 12 ~ 25 VDC (Khuyến cáo sử dụng nguồn nhiễu thấp)
  • Dòng điện hoạt động: 12-13 mA
  • Hỗ trợ Modbus RTU function 03 và 06
  • CH1 (O1): Ngõ ra output voltage 0 - 5 VDC, Dòng tối đa 20 mA, 1 - 5V sai số 1%, < 1 V ripple 50 Hz / 40 mA.
  • CH2 (O2): Ngõ ra output voltage 0 - 10 VDC, Dòng tối đa 20 mA, 2 - 10V sai số 1%, < 2 V ripple 50 Hz / 80 mA.
  • Độ phân dải 0.01 V, sai số 1%, nếu sai số > 1% cần canh chỉnh lại mạch.
  • Ở chế độ Modbus, có thể hỗ trợ kết nối 247 thiết bị.
  • Kích thước: 45 * 35 * 15mm
  • Khối lượng: 10g

Tài Liệu RS485 Modbus Register Map: N4DAC02 Modbus RTU Resigter Map

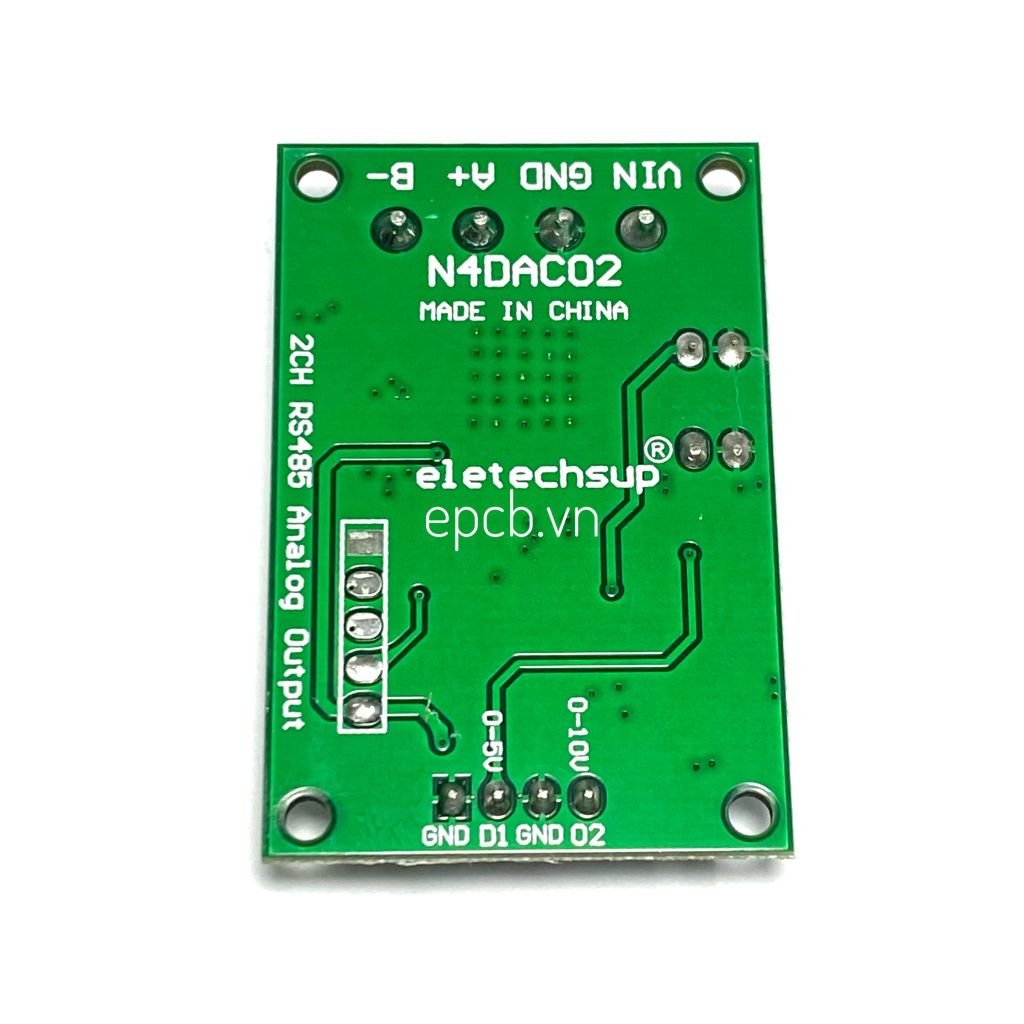

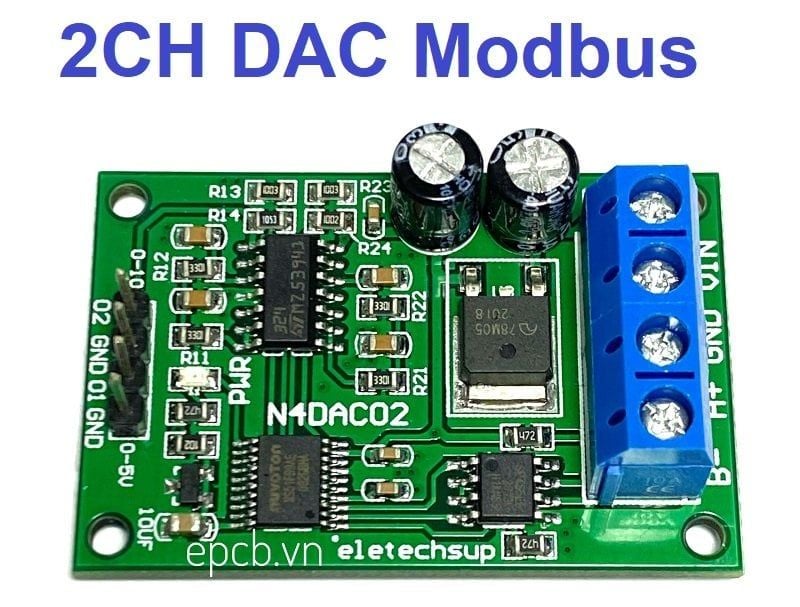

Hình ảnh thực tế sản phẩm:

Mạch DAC 2 kênh ( 0-5VDC & 0-10VDC) RS485 Modbus RTU kết nối PLC (N4DAC02)

Sơ đồ đấu dây:

Mạch DAC 2 kênh ( 0-5VDC & 0-10VDC) RS485 Modbus RTU kết nối PLC (N4DAC02)

Test trên máy tính PC:

Mạch DAC 2 kênh ( 0-5VDC & 0-10VDC) RS485 Modbus RTU kết nối PLC (N4DAC02)

Ứng Dụng:

Mạch DAC 2 kênh ( 0-5VDC & 0-10VDC) RS485 Modbus RTU kết nối PLC (N4DAC02)

Mạch DAC 2 kênh ( 0-5VDC & 0-10VDC) RS485 Modbus RTU kết nối PLC (N4DAC02)
