Loa báo động bằng giọng nói RS485 Modbus RTU ES-LOUDSPEAK-01

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Loa báo động bằng giọng nói RS485 Modbus RTU ( RS458 Loudspeaker ) có thể kết nối với nhiều thiết bị thông qua chuẩn giao thức Modbus RTU RS485 để lấy dữ liệu nhiệt độ, độ ẩm, v.v. từ đó phát âm thanh và báo động nếu nhiệt độ, độ ẩm, v.v vượt quá mức, ngoài ra nó cũng có thể kết nối với PLC.

Thiết bị hỗ trợ phần mềm cấu hình để điều khiển loại âm thanh loa phát ra, báo động nếu vượt ngưỡng, thiết bị còn có chức năng điều chỉnh âm lượng, tốc độ nói, thay đổi loại giọng nói, v.v.

Khi thiết bị này làm trạm chủ ( Master station – nhận dữ liệu từ các thiết bị khác trong hệ thống ), nó hỗ trợ tối đa 32 kênh để nhận thông tin dữ liệu từ 32 thiết bị khác nhau như thông tin về độ ẩm, nhiệt độ, áp suất, v.v.

Kiểu dữ liệu hỗ trợ 16 bit signed/unsigned, 32 bit signed/unsigned, float đơn, có thể đặt giới hạn trên và giới hạn dưới để báo động quá mức, có thể chọn bật báo động ngoại tuyến hoặc không.

Khi thiết bị ở chế độ Slaves, thiết bị sẽ chuyển nội dung giọng nói thành định dạng RS485 để điều khiển loa phát tiếng, âm thanh phát ra từ loa rõ ràng, tự nhiên và chính xác.

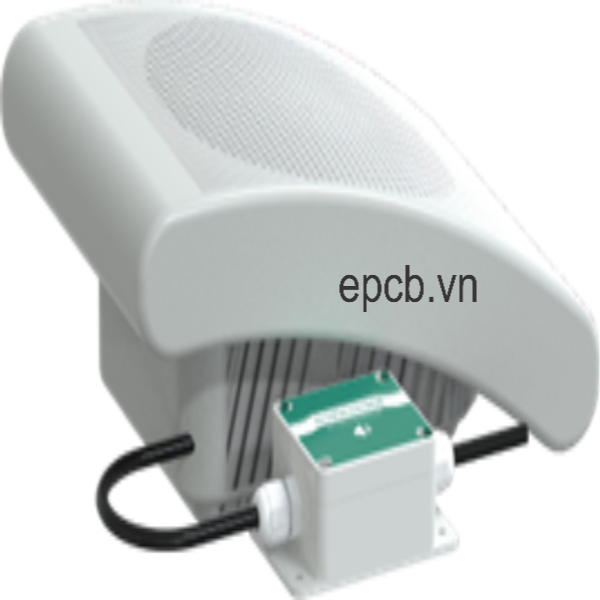

Loa bao dong bang giong noi thong qua chuan giao thuc Modbus RTU RS485

( Loa báo động bằng giọng nói thông qua chuẩn giao thức Modbus RTU RS485 )

Loa bao dong bang giong noi RS485 co 32 kenh de ket noi nhieu thiet bi RS485

( Loa báo động bằng giọng nói RS485 có 32 kênh để kết nối nhiều thiết bị RS485 )

Tuy chinh noi dung phat thanh cua loa bao dong bang giong noi RS485

( Tùy chỉnh nội dung phát thanh của loa báo động bằng giọng nói RS485 )

Am thanh phat lon co the dieu chinh am luong va toc do phat

 ( Âm thanh phát lớn có thể điều chỉnh âm lượng và tốc độ phát )



Tính năng nổi bật

  • Chế độ Master/Slaves có thể được chuyển đổi linh hoạt thông qua phần mềm cấu hình.
  • Có nhiều mức điều chỉnh âm lượng từ 1 đến 10 ( mặc định là 5 ).
  • Có thể điều chỉnh được tốc độ âm thanh phát ra theo mức từ 1 đến 10 ( mặc định là 7 ).
  • Có thể chọn loại âm thanh phát ra ( giọng nam, giọng nữ, giọng trẻ con, giọng người lớn, v.v.).
  • Tốc độ truyền dữ liệu âm thanh có phạm vi rộng ( tùy chọn 2400 ~ 115200, nên sử dụng 4800 trở lên ).
  • Hỗ trợ 2 dòng sản phẩm trong nhà và ngoài trời.


Loa su dung cong nghe chuyen doi van ban thanh giong noi TTS

( Loa sử dụng công nghệ chuyển đổi văn bản thành giọng nói TTS )

Loa co ho tro nhieu kieu giong noi khac nhau

( Loa có hỗ trợ nhiều kiểu giọng nói khác nhau )

Thiet bi cung cap phan mem cau hinh mien phi

( Thiết bị cung cấp phần mềm cấu hình miễn phí )



Thông số kỹ thuật

Nguồn cấpDC 9 ~ 26V ( khuyên dùng 12 V )
Tiêu thụ năng lượng

0.024W khi loa không hoạt động, tối đa 21.2W khi loa hoạt động

Môi trường hoạt độngNhiệt độ: -20oC ~ 80oC ; độ ẩm: 0 ~ 95% RH
Phương thức giao tiếpChuẩn Modbus RTU RS485. Tốc độ truyền từ 2400 ~ 115200


Kich thuoc nho gon va tien loi cua loa bao dong bang giong noi RS485

( Kích thước nhỏ gọn và tiện lợi của loa báo động bằng giọng nói RS485 )

Loa bao dong bang giong noi RS485 co kha nang chong tham nuoc va chong bui tot

( Loa báo động bằng giọng nói RS485 có khả năng chống thấm nước và chống bụi tốt )

Loa bao dong bang giong noi RS485 tiet kiem dien

( Loa báo động bằng giọng nói RS485 tiết kiệm điện )



Thông số truyền thông cơ bản

Địa chỉ thanh ghiĐịa chỉ cấu hình PLCMô tảKiểu dữ liệu
0000H40001Trạng thái phát ( 1: đang phát, 0: dừng phát )Int16
0005H40006Chương trình bắt đầu phát (1 ~ 32)Int16
0006H40007Chương trình kết thúc phát (1~ 32)Int16
0007H40008Khoảng thời gian phát chương trình (đơn vị giây, phạm vi từ 0 – 65536 )Int16
0008H40009Khoảng thời gian lặp lại chương trình (đơn vị giây, từ 0 – 65536 )Int16
0009H40010Số lần phát của chương trình ( 0 – 65536, khi đặt thành 0 chương trình sẽ phát theo vòng lặp )Int16
000AH40011Tốc độ giọng nói (tùy chỉnh từ 1-10, mặc định là 7)Int16
000BH40012

Loại âm thanh ( 3: giọng nữ 1, 51: giọng nam 1, 52: giọng nam 2 , 53: giọng nữ 2, 54: hiệu ứng âm thanh, 55: giọng nữ 3)

Int16


So do dau noi RS485

( Sơ đồ đấu nối RS485 )



Ví dụ về khung đọc trạng thái phát với ID = 1

Khung truy vấn

Mã địa chỉMã chức năngĐịa chỉ bắt đầuĐộ dài dữ liệuBit thấpBit cao
0x010x030x00 0x000x00 0x010x840x0A

Khung trả lời:

Mã địa chỉMã chức năngByte hợp lệTrạng thái phátBit thấpBit cao
0x010x030x020x00 0x010xB80x44

Tại địa chỉ 0000H nếu = 1 thì thiết bị đang phát, nếu bằng 0 thì thiết bị không phát.



Ví dụ về khung đọc khoảng thời gian phát lại với ID = 1

Khung truy vấn:

Mã địa chỉMã chức năngĐịa chỉ bắt đầuĐộ dài dữ liệuBit thấpBit cao
0x010x030x00 0x070x00 0x010x350xC4

Khung trả lời:

Mã địa chỉMã chức năngSố byte hợp lệKhoảng thời gian phát chương trìnhBit thấpBit cao
0x010x030x020x00 0x0A0x380x43

Giả sử tại thanh ghi 000AH có giá trị là 10 thì thời gian phát lại sẽ là 10s.



Ví dụ về khung thay đổi ID của thiết bị ( giả sử ID được thay đổi = 2 , lưu ý cần rút nguồn sau đó khởi động lại thiết bị )

Khung truy vấn:

Mã địa chỉMã chức năngĐịa chỉ bắt đầuGiá trị được sửa đổiBit thấpBit cao
0x010x060x07 0xD00x00 0x020x080x86

Khung trả lời:

Mã địa chỉMã chức năngĐịa chỉ bắt đầuGiá trị được sửa đổiBit thấpBit cao
0x010x060x07 0xD00x00 0x020x080x86
