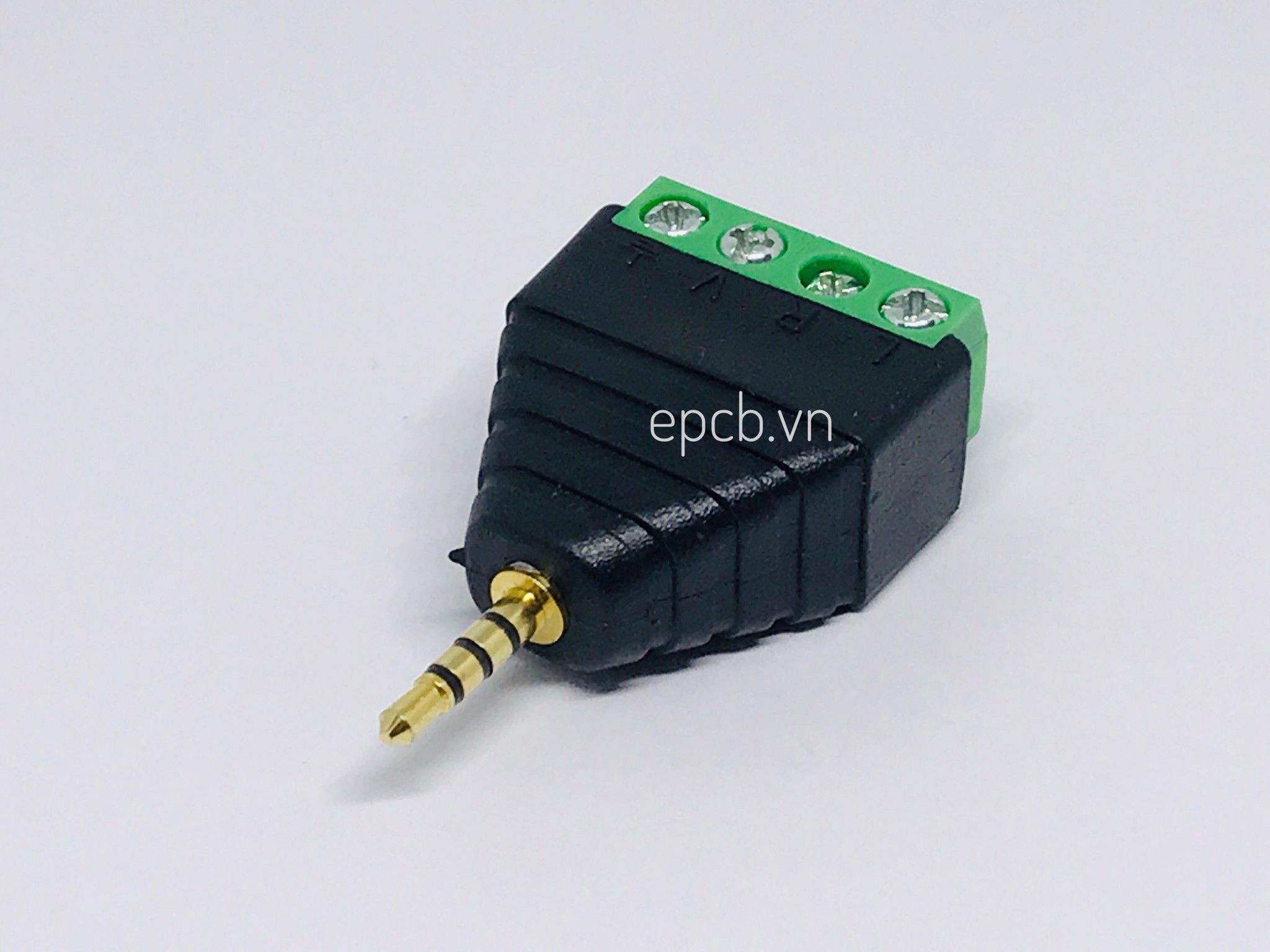

Jack Audio 2.5mm Male (Đực) hỗ trợ ra chân

  • Sản phẩm: 5
  • 30,000₫

Jack Audio 2.5mm Male (Đực) hỗ trợ ra chân đầy đủ, sản phẩm thường được ứng dụng làm ngõ ra tín hiệu cho chuẩn âm thanh 2.5mm.

Jack được mạ đồng chất lượng cao, đem đến khả năng truyền tải tín hiệu tốt và tăng độ bền tiếp xúc cho sản phẩm. Ngoài ra, sản phẩm được ứng dụng trong việc ra chân kết nối cảm biến nhiệt độ - độ ẩm nối dài cho Sonoff TH16, các bạn có thể xem tại đây.

Sơ đồ ra chân

L: Ngõ vào tín hiệu âm thanh Left (Trái)

R: Ngõ vào tín hiệu âm thanh Right (Phải)

V: Ngõ vào điện áp dương 3.3V (VCC)

GND: Ngõ vào điện áp âm 0V

Lưu ý: Khi ra chân cảm biến nhiệt độ, độ ẩm AM2301AM2311A cho Công tắc Sonoff TH16 thì bạn làm như sau:

L: Ngõ vào tín hiệu (dây vàng)

R: Ngõ vào dây Shield (dây chống nhiễu)

V: Ngõ vào GND (dây đen)

GND: Ngõ vào điện áp dương (dây đỏ)
