Hệ thống giám sát phát hiện nồng độ khí thải dầu được thiết kể nhắm đáp ứng nhu cầu về sự giám sát khói dầu, khí thải trong các nghành như dịch vụ ăn uống, nhà máy xí nghiệp,.v.v. và có thể giám sát trực tuyến từ xa. Hệ thống có thể liên tục đo nồng độ khói dầu, nồng độ hạt và nồng độ tổng hydrocarbon không chứa metan (NMHC) trong ống xả nhà bếp 24 giờ một ngày và tải dữ liệu đó lên nền tảng giám sát miễn phí

Để ngăn máy lọc hoặc quạt ( minh họa ) không khởi động, hệ thống cũng có thể thu thập hai tín hiệu dòng điện hoặc hai tín hiệu điện áp thông qua máy biến dòng để theo dõi xem máy lọc hoặc quạt có thực sự hoạt động hay không. Hệ thống sử dụng màn hình cảm ứng điện dung 7 inch. Hệ thống có 1 giao tiếp truyền thông GPRS (có thể tùy chọn 4G), có thể cắm vào điện thoại di động để tải dữ liệu lên, dữ liệu có thể được tải lên bất cứ nơi nào có tín hiệu điện thoại di động.

Để giải quyết vấn đề thành phần khói dầu phức tạp tại điểm quan trắc khói dầu, cảm biến đã được thiết kế đặc biệt, có tích hợp màng bơm và sử dụng ống hút để đo khói dầu, ống có thể dài tới 5 m , có thể phân tích chính xác nồng độ khói dầu và các hạt vật chất, giám sát chính xác hơn. Với thiết kế mạch hợp lý, hệ thống có thể đạt được hoạt động không cần bảo trì trong thời gian dài và việc bảo trì có thể được thực hiện tối đa sáu tháng một lần.

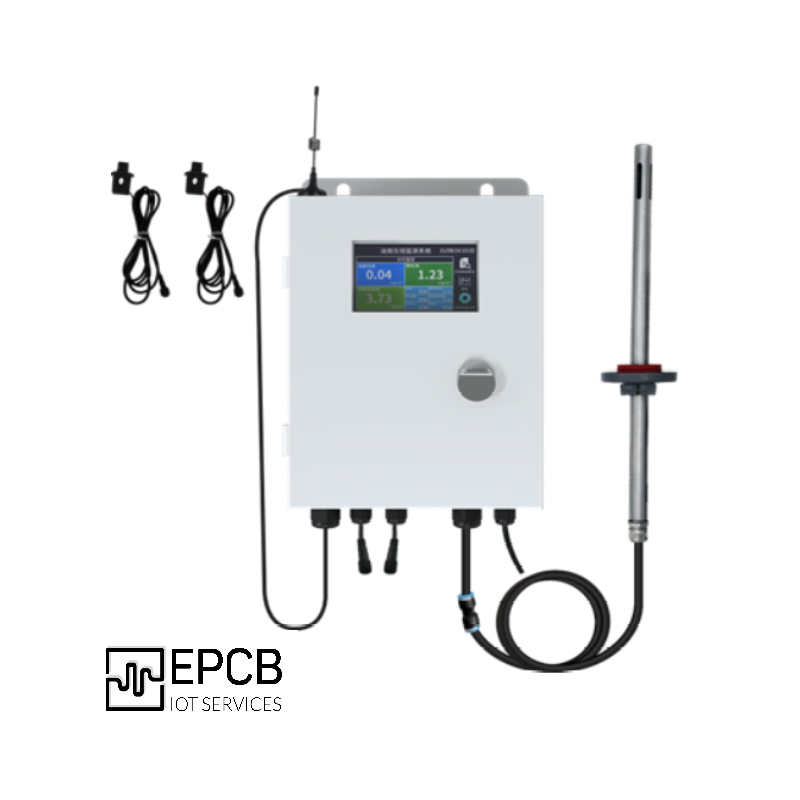

( Hệ thống giám sát phát hiện nồng độ khí thải dầu với nhiều tính năng vượt trội )

( Mô hình hoạt động của hệ thống )

Thông số kỹ thuật

( Bản vẽ kích thước đầy đủ của hệ thống giám sát phát hiện nồng độ khí thải dầu )

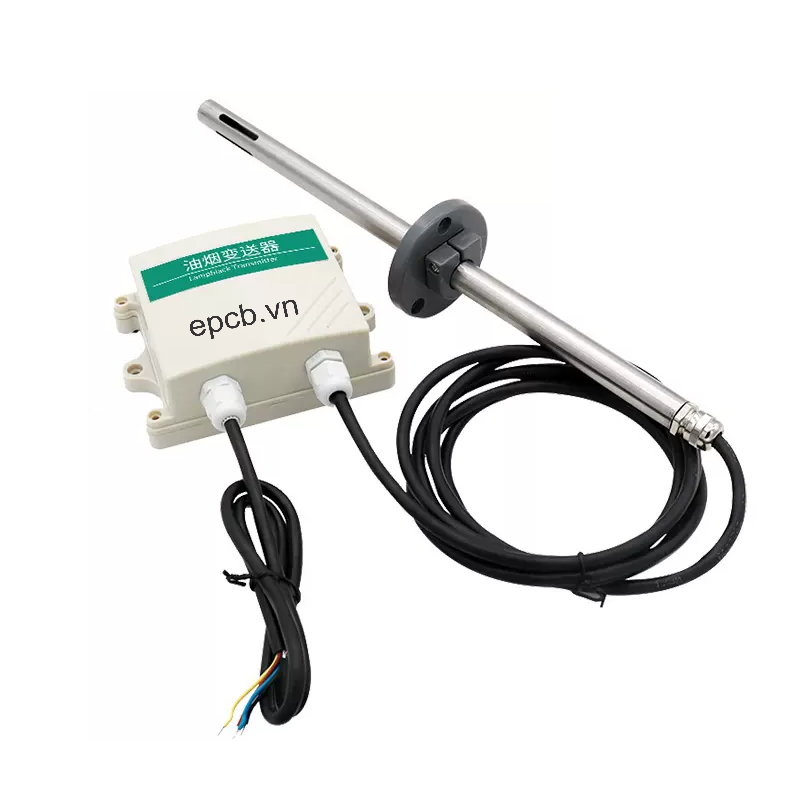

( Kích thước của đầu lấy mẫu khí thải dầu )

Tính năng nổi bật

• Giám sát thời gian thực về nồng độ khói dầu, nồng độ hạt và tổng nồng độ hydrocarbon không chứa metan, đồng thời có thể đặt giới hạn trên và cảnh báo tự động sẽ xảy ra nếu vượt quá giới hạn.
• Phát hiện dòng điện hoặc phát hiện điện áp 2 kênh có thể phát hiện xem quạt và máy lọc có hoạt động cùng lúc hay không. Giá trị cảnh báo dòng điện phát hiện có thể được đặt theo công suất của quạt và máy lọc, thích ứng với quạt và máy lọc ở mọi công suất.
• Có thể thiết lập ba khoảng thời gian làm việc độc lập, nếu vượt quá giới hạn trong khoảng thời gian, cảnh báo sẽ được cảnh báo, nếu vượt quá giới hạn ngoài khoảng thời gian, cảnh báo sẽ không được cảnh báo.
• Giao tiếp truyền thông GPRS 1 chiều (tùy chọn 4G), dữ liệu có thể được tải trực tiếp lên nền tảng cloud miễn phí, hoặc nền tảng của khách hàng.
• Màn hình cảm ứng điện dung 7 inch dễ dàng thao tác
• Với nguồn điện AC 220V và tiêu chuẩn IP65, thiết bị có thể hoạt động ngoài trời quanh năm và không sợ mưa nắng

( Khả năng giám sát từ xa của hệ thống )

( Hệ thống cung cấp nền tảng Cloud miễn phí để giám sát dữ liệu )

Cách lắp đặt

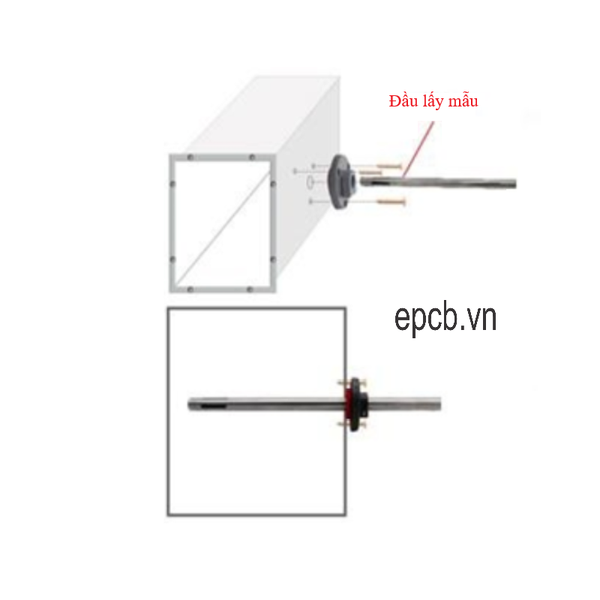

( Cách lắp đặt của hệ thống )

Vị trí của mặt bích trên cảm biến khói dầu có thể điều chỉnh được, người dùng có thể điều chỉnh mặt bích để kiểm soát chiều dài của đầu lấy mẫu khói dầu vào và ra theo nhu cầu riêng của mình.
