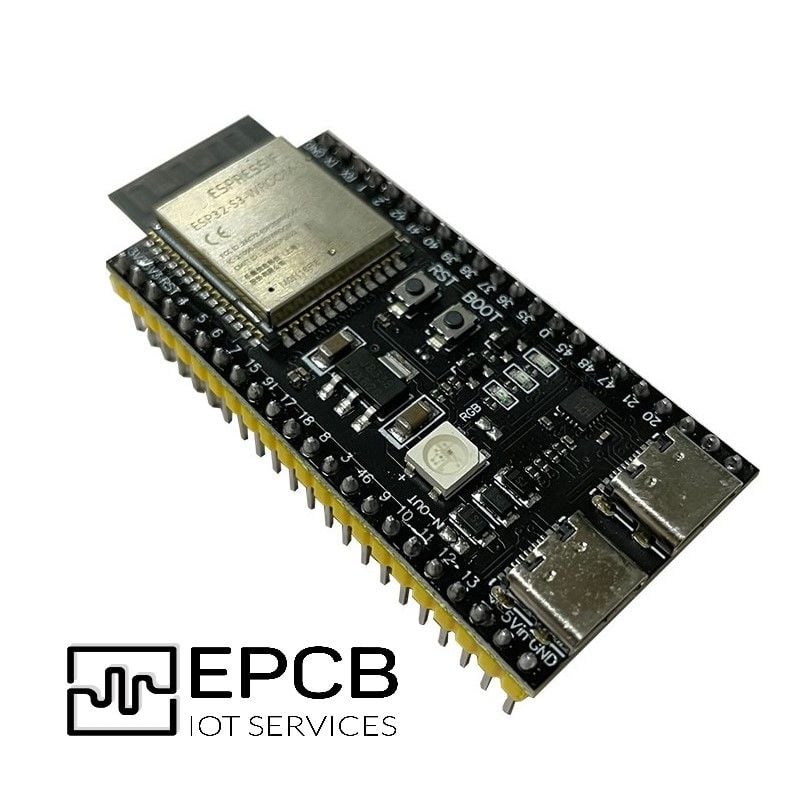

ESP32-S3-DevKitC-1 là kit phát triển cấp đầu vào được trang bị ESP32-S3-WROOM-1, ESP32-S3-WROOM-1U hoặc ESP32-S3-WROOM-2, Wi-Fi + đa năng Mô-đun MCU Bluetooth® Low Energy tích hợp các chức năng Wi-Fi và Bluetooth Low Energy hoàn chỉnh.

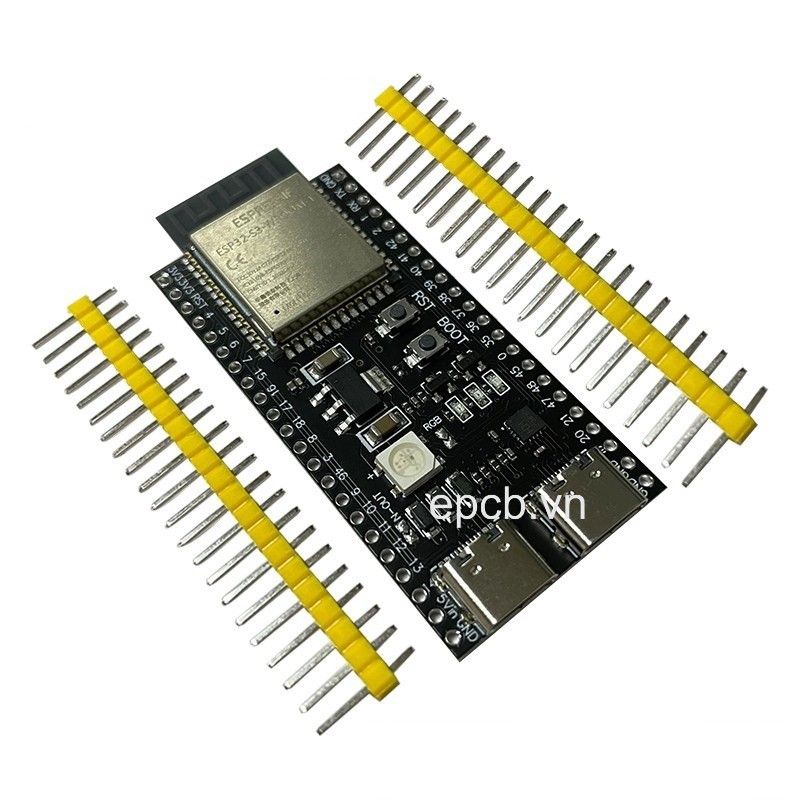

Hầu hết các chân I/O trên mô-đun được chia thành các đầu chân cắm ở cả hai mặt của bo mạch này để dễ dàng giao tiếp. Các nhà phát triển có thể kết nối các thiết bị ngoại vi bằng dây nối hoặc gắn ESP32-S3-DevKitC-1 trên bảng mạch khung.
Thông số kỹ thuật
Lõi: Xtensa dual-core 32-bit LX7 CPU, tần số lên đến 240MHz
Bộ nhớ:
- 384 KB ROM
- 512 KB SRAM
- 16 KB RTCSRAM
- 8 MB PSRAM
Tích hợp Wi-Fi 2.4 GHz chuẩn 802.11 b/g/n
Bluetooth (LE) 5.0
Điện áp làm việc: Từ 3V đến 3.6V DC
Chân I/O: 45 GPIO
2X12-bit ADC (lên đến 20 kênh)
Giao diện giao tiếp:
- 2 giao tiếp I2C
- 2 giao tiếp I2S
- 4 giao tiếp SPI
- 3 giao tiếp UART
- 1 giao tiếp USB OTG
Bảo mật:
- 4096 bit OTP AES, SHA, RSA, ECC, RNG
- Khởi động an toàn, Mã hóa Flash, Chữ ký số, Mô-đun HMAC
- Nhiệt độ hoạt động: -40 ~ 65 °C
- Trọng lượng: 12g
Mô tả các thành phần
Thành phần chính | Mô tả |
ESP32-S3-WROOM-1/1U/2 | ESP32-S3-WROOM-1, ESP32-S3-WROOM-1U và ESP32-S3-WROOM-2 là các mô-đun MCU Wi-Fi + Bluetooth năng lượng thấp chung, mạnh mẽ và có nhiều thiết bị ngoại vi phong phú. Chúng cung cấp khả năng tăng tốc cho khối lượng công việc xử lý tín hiệu và điện toán mạng thần kinh. ESP32-S3-WROOM-1 và ESP32-S3-WROOM-2 đi kèm với ăng-ten PCB. ESP32-S3-WROOM-1U đi kèm với đầu nối ăng-ten bên ngoài. |
5V đến 3,3V LDO | Bộ điều chỉnh nguồn chuyển đổi nguồn 5 V thành đầu ra 3,3 V. |
Tiêu đề ghim | Tất cả các chân GPIO có sẵn (ngoại trừ bus SPI cho flash) đều được chia thành các đầu chân cắm trên bo mạch để dễ dàng giao tiếp và lập trình. |
Cổng USB sang UART | Cổng Micro-USB được sử dụng để cấp nguồn cho bo mạch, để flash các ứng dụng vào chip cũng như để liên lạc với chip thông qua cầu nối USB-to-UART trên bo mạch. |
Nút khởi động | Nút tải xuống. Giữ phím Boot và sau đó nhấn Reset sẽ khởi chạy chế độ Tải xuống chương trình cơ sở để tải xuống chương trình cơ sở thông qua cổng nối tiếp. |
Nút reset | Nhấn nút này để khởi động lại hệ thống. |
Cổng USB | Giao diện USBOTG tốc độ đầy đủ ESP32-S3, tuân thủ thông số kỹ thuật USB 1.1. Giao diện này được sử dụng để cấp nguồn cho bo mạch, để flash các ứng dụng vào chip, để liên lạc với chip bằng giao thức USB 1.1, cũng như để gỡ lỗi JTAG. |
Cầu nối USB tới UART | Chip cầu nối USB-to-UART đơn cung cấp tốc độ truyền lên tới 3 Mbps. |
đèn LED RGB | Đèn LED RGB có thể định địa chỉ, được điều khiển bởi GPIO38. |
Đèn LED bật nguồn 3,3 V | Bật khi nguồn USB được kết nối với bo mạch. |
Pin out
