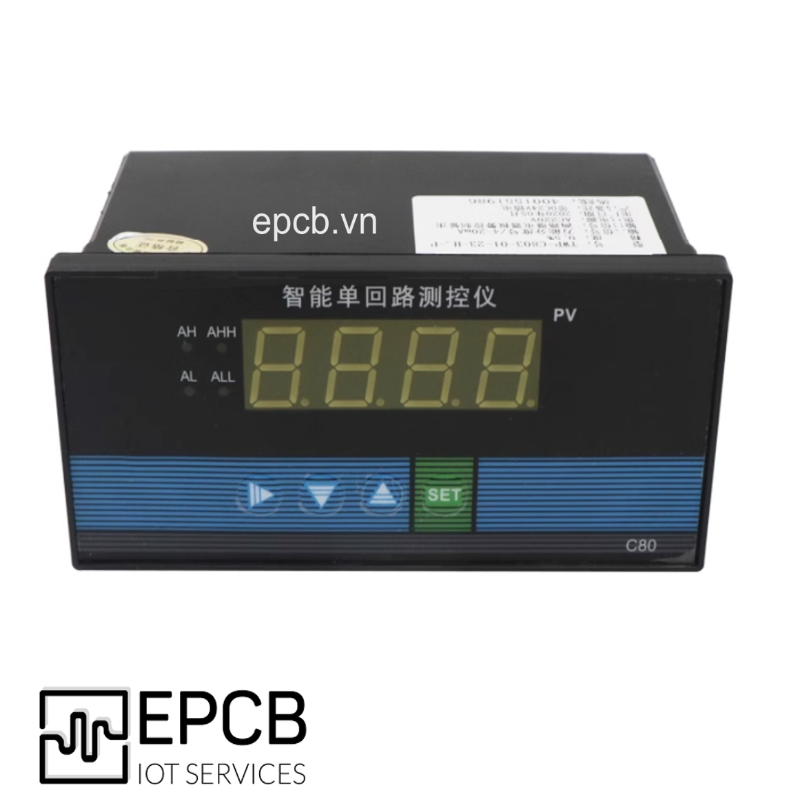

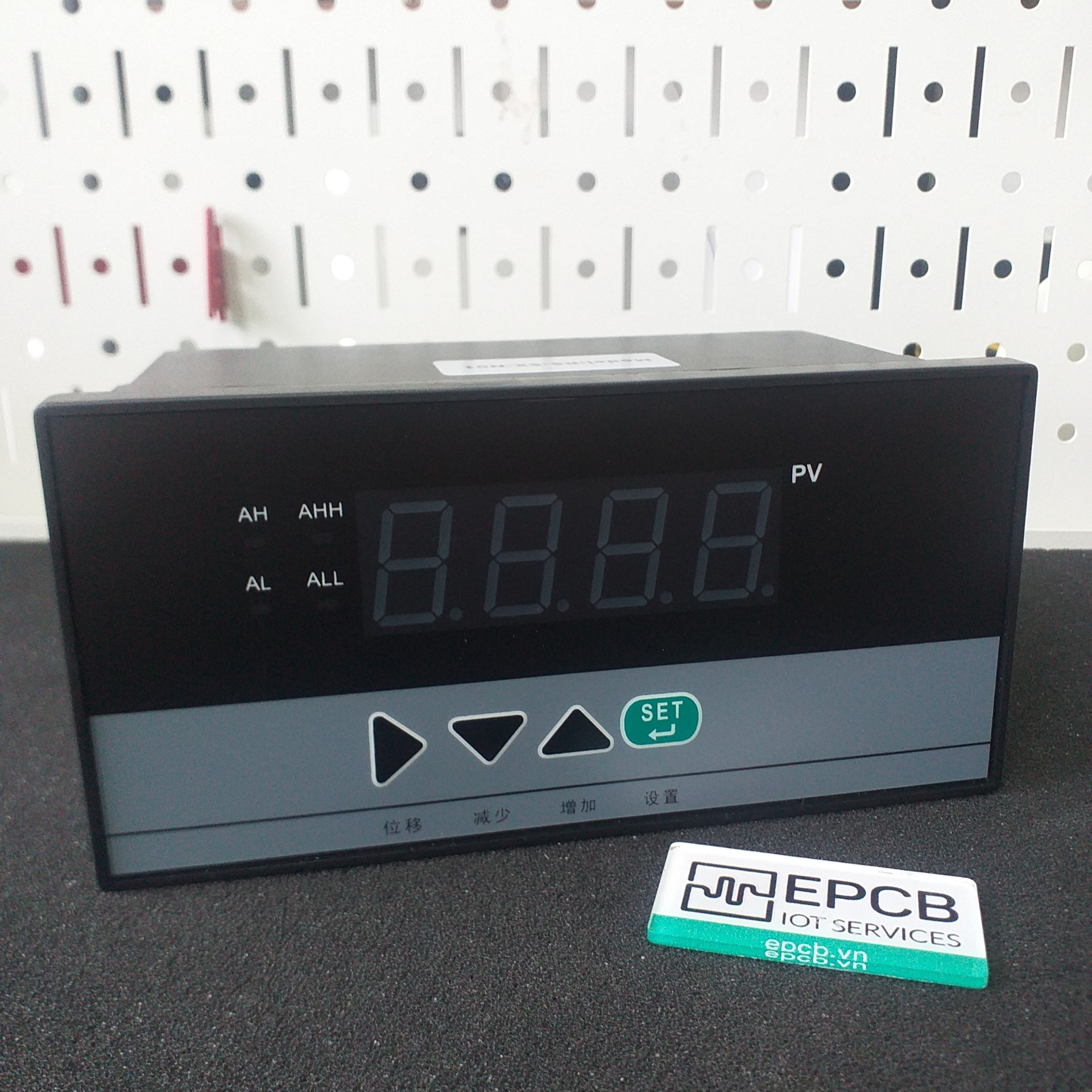

Đồng hồ LED hiển thị tín hiệu 4-20mA đa năng tích hợp cảnh báo C80

Đồng hồ LED hiển thị tín hiệu 4-20mA đa năng tích hợp cảnh báo C80

Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Số lượng

Giá chưa bao gồm VAT

Không RS485

RS485

Liên hệ

Chi tiết sản phẩm

Đồng hồ LED hiển thị tín hiệu 4-20mA đa năng C80 là thiết bị công nghiệp với độ chính xác cao, được thiết kế chuyên dụng để theo dõi và giám sát nhiệt độ, áp suất, lưu lượng, mức chất lỏng, ... Sản phẩm nổi bật với khả năng hỗ trợ ngõ vào vạn năng như dòng 4-20mA, cặp nhiệt điện, nhiệt điện trở, điện áp,..., và hiển thị thông số rõ nét qua màn hình LED kỹ thuật.

Với khả năng hỗ trợ 22 đầu vào tín hiệu tiêu chuẩn, sản phẩm giúp sẽ hỗ trợ linh hoạt trong việc kết nối và giám sát nhiều thiết bị khác nhau, tạo điều kiện thuận lợi cho việc quản lý hệ thống.

Ngoài ra, đồng hồ còn tích hợp công nghệ cảnh báo giúp phát hiện ngay lập tức nhận biết và ứng phó với các thay đổi hay sự cố trong quy trình, giúp tăng cường sự an toàn và hiệu suất của hệ thống.

Tính năng:

Hỗ trợ đa dạng các loại tín hiệu đầu vào bao gồm cặp nhiệt điện (K, J, S, ...), nhiệt điện trở (PT100, Cu50), điện áp (0-5V, 0-10V) và dòng điện (4-20mA, 0-20mA).
Trang bị màn hình hiển thị số LED màu đỏ độ sáng cao, giúp quan sát giá trị đo và giá trị cài đặt dễ dàng trong mọi điều kiện ánh sáng.
Hỗ trợ ngõ ra relay cho chức năng cảnh báo mức cao (AH) và mức thấp (AL), tích hợp độ trễ (hysteresis) giúp điều khiển ON/OFF chính xác.
Có thể cấu hình ngõ ra biến dòng analog (4-20mA, ...) và hỗ trợ giao thức truyền thông RS485 để kết nối với hệ thống giám sát.
Vỏ ngoài làm bằng nhựa ABS chống cháy, tích hợp chức năng khóa mật khẩu cài đặt và tự động lưu thông số khi mất điện.
Tùy chọn phiên bản sử dụng nguồn DC24V hoặc AC220V phù hợp với hạ tầng điện sẵn có.

Thông số kỹ thuật:

Thông số	Giá trị
Tín hiệu ngõ vào	Cặp nhiệt điện: B, S, K, E, T, J, WRe, … Nhiệt điện trở: PT100, Cu50, Cu10, … Điện áp: 0~5V, 1~5V, 0~10V Dòng điện: 0~10mA, 0~20mA, 4~20mA
Phạm vi hiển thị	-1999 ~ 9999
Độ chính xác	0.5%
Độ phân giải	±1 chữ số
Nguồn cấp	DC 24V, AC 220V
Công suất tiêu thụ	≤ 3W (DC 24V), ≤ 5W (AC 220V)
Ngõ ra Relay	AC 220V/3A or DC 24V/5A (Resistive load)
Ngõ ra Analog	DC 0~10mA (Load ≤ 750Ω) DC 4~20mA (Load ≤ 500Ω) DC 0~5V (Input resistance ≤ 250Ω) DC 1~5V (Input resistance ≤ 250Ω)
Chế độ điều khiển	ON/OFF có độ trễ
Truyền thônng	RS485 Baud Rate: 1200, 2400, 4800, 9600 bps (Mặc định: 9600)
Bù nhiệt	0 ~ 50°C

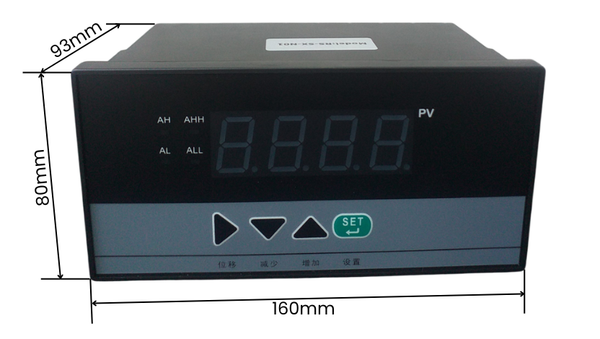

Kích thước sản phẩm:

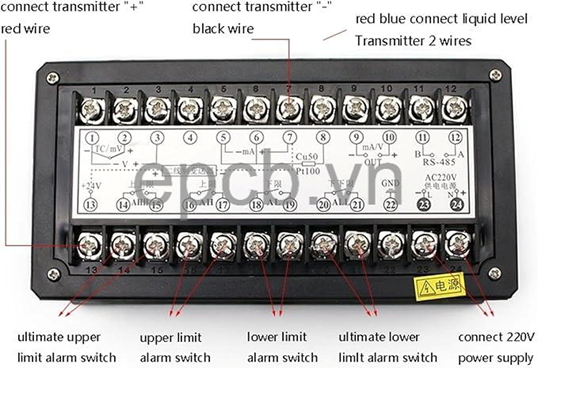

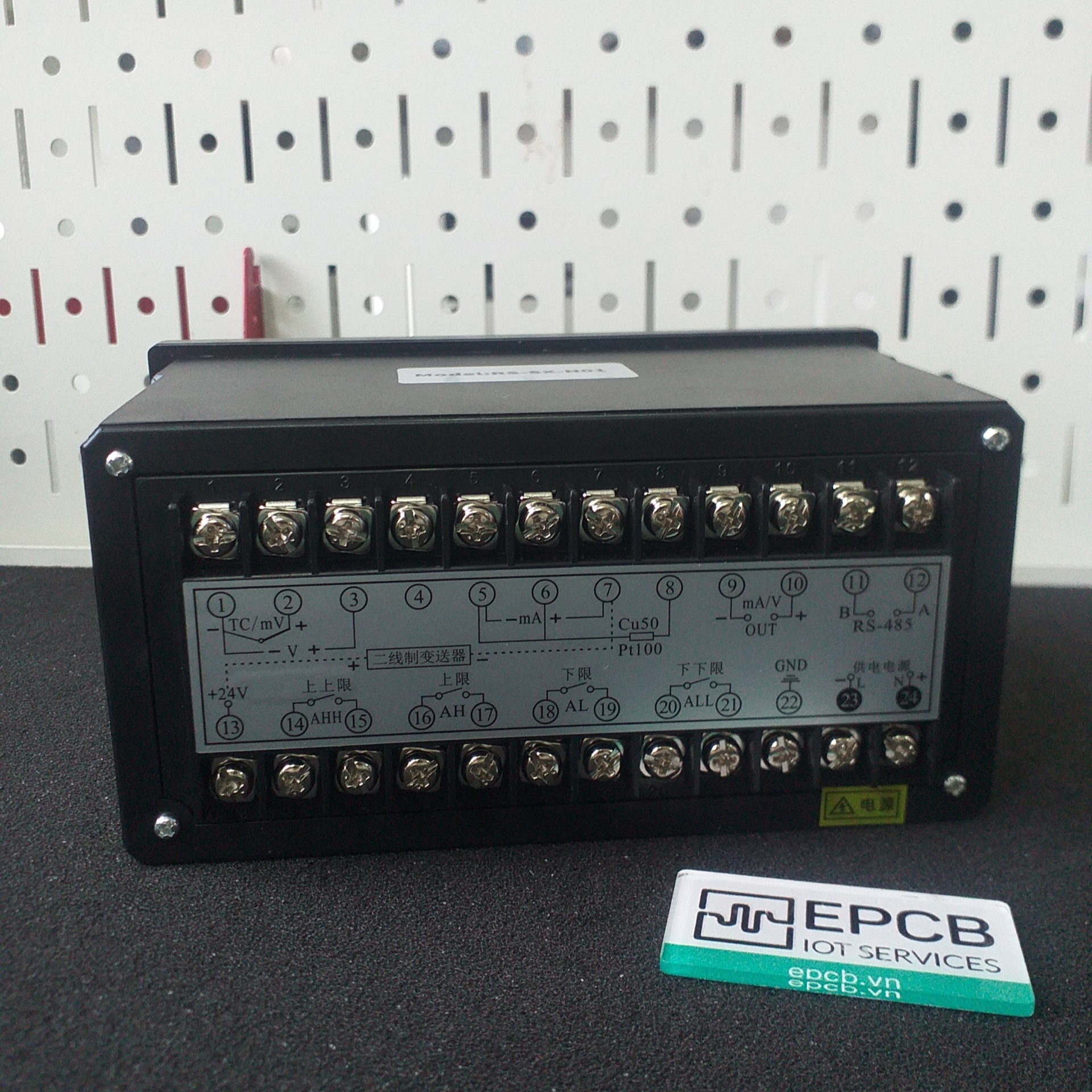

Đấu nối dây:

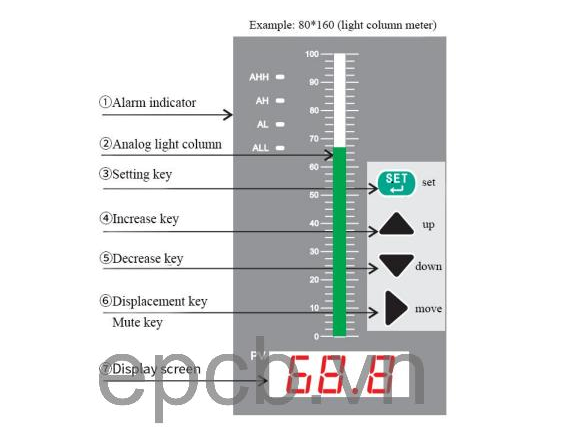

Cài đặt và vận hành:

Truy cập cài đặt: Nhấn và giữ phím SET trong 3 giây để vào menu thông số.
Thay đổi giá trị Nhấn phím ◄ để di chuyển con trỏ, nhấn phím ▲ hoặc ▼ để tăng/giảm giá trị.
Xác nhận/tiếp theo: Nhấn phím SET một lần để lưu giá trị và chuyển sang thông số kế tiếp.
Trở về: Nhấn và giữ phím SET trong 3 giây để quay lại màn hình đo lường.

Thông số cấp 1: Cài đặt cảnh báo

Code	Tên	Mô tả	Vùng hiển thị	Mặc định
AH	Báo động mức cao	Relay đóng khi giá trị đo ≥ AH	-1999~9999	300.0
dH	Độ trễ báo mức cao	Biên độ trễ để tránh relay đóng ngắt liên tục	0~9999	0.0 or 0.2
AL	Báo động mức thấp	Relay đóng khi giá trị đo ≤ AL	-1999~9999	200.0
dL	Độ trễ báo mức thấp	Biên độ trễ cho báo động thấp	0~9999	0.0 or 0.2
AHH	Báo động mức rất cao	Giá trị báo động mức cao thứ 2	-1999~9999	400.0
dHH	Độ trễ báo mức rất cao	Biên độ trễ cho báo động mức rất cao	0~9999	0.0 or 0.2
ALL	Báo động mức rất thấp	Giá trị báo động mức thấp thứ 2	-1999~9999	100.0
dLL	Độ trễ báo mức rất thấp	Biên độ trễ cho báo động mức rất thấp	0~9999	0.0 or 0.2
pa55	Nhập mật khẩu	Nhập 555 để vào cài đặt hệ thống Cấp 2	555

Thông số cấp 2: Cài đặt hệ thống

Code	Name	Description	Range
Sn	Mã loại đầu vào	Chọn mã loại cảm biến được kết nối với bộ điều khiển	0 ~ 22
dot	Dấu chấm thập phân	Cài đặt vị trí hiển thị dấu chấm thập phân	0: không có 1: 000.0 2: 00.00 3: 0.000
PUL	Giới hạn dưới dải đo	Cài đặt giá trị hiển thị ứng với tín hiệu ngõ vào thấp nhất	-1999 ~ 9999
PUH	Giới hạn trên dải đo	Cài đặt giá trị hiển thị ứng với tín hiệu ngõ vào cao nhất	-1999 ~ 9999
pbia	Dịch chuyển điểm 0	Hiệu chỉnh sai số đo lường bằng cách cộng/trừ một giá trị bù	Toàn dải đo
filt	Hệ số lọc nhiễu	Điều chỉnh hệ số lọc để ổn định màn hình nếu giá trị đo bị dao động	0.100 ~ 0.900
ou-A	Ngõ ra Analog biến dòng	Chọn kiểu tín hiệu cho ngõ ra biến dòng	1: 0~10mA 2: 4~20mA 3: 0~20mA
baud	Baudrate	Cài đặt tốc độ truyền thông cho RS485	0 = 1200bps 1 = 2400bps 2 = 4800bps 3 = 9600bps
id	Địa chỉ thiết bị	Cài đặt địa chỉ ID cho thiết bị trong mạng Modbus	1 ~ 64

Bảng mã chọn loại đầu vào (Sn)

Code	Loại ngõ vào	Dải đo/Hiển thị	Code	Loại ngõ vào	Dải đo/Hiển thị
00	S	0 ~ 1600 °C	12	Đặt hàng
01	R	0 ~ 1600 °C	13	0-10mA	-1999 ~ 9999
02	B	200 ~ 1800 °C	14	0-20mA	-1999 ~ 9999
03	K	0 ~ 1300 °C	15	4-20mA	-1999 ~ 9999
04	N	0 ~ 1300 °C	16	mV Signal (Non-standard)	0 ~ 100 mV
05	E	0 ~ 800 °C	17	Resistor (Non-standard)	0 ~ 400 Ω
06	J	0 ~ 650 °C	18	Frequency (Non-standard)	0 ~ 3000 Hz
07	T	-200 ~ 400 °C	19	0~5V (Square Root)	-1999 ~ 9999
08	Pt100	-200 ~ 850 °C	20	1~5V (Square Root)	-1999 ~ 9999
09	Cu50	-50 ~ 150 °C	21	0~10mA (Square Root)	-1999 ~ 9999
10	0-5V	-1999 ~ 9999	22	4~20mA (Square Root)	-1999 ~ 9999
11	1-5V	-1999 ~ 9999	23	Chuyển đổi toàn bộ
