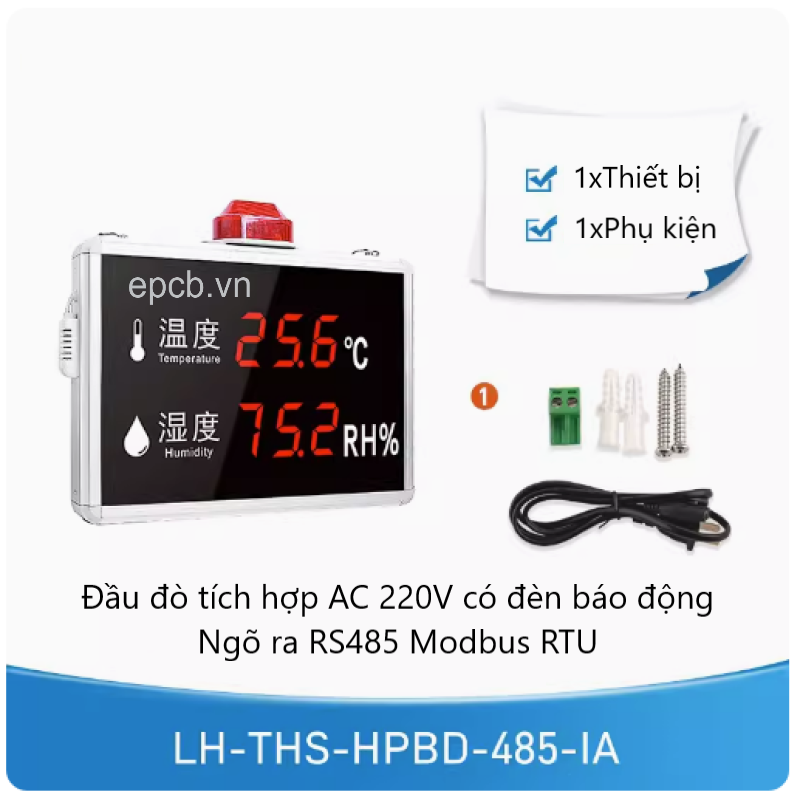

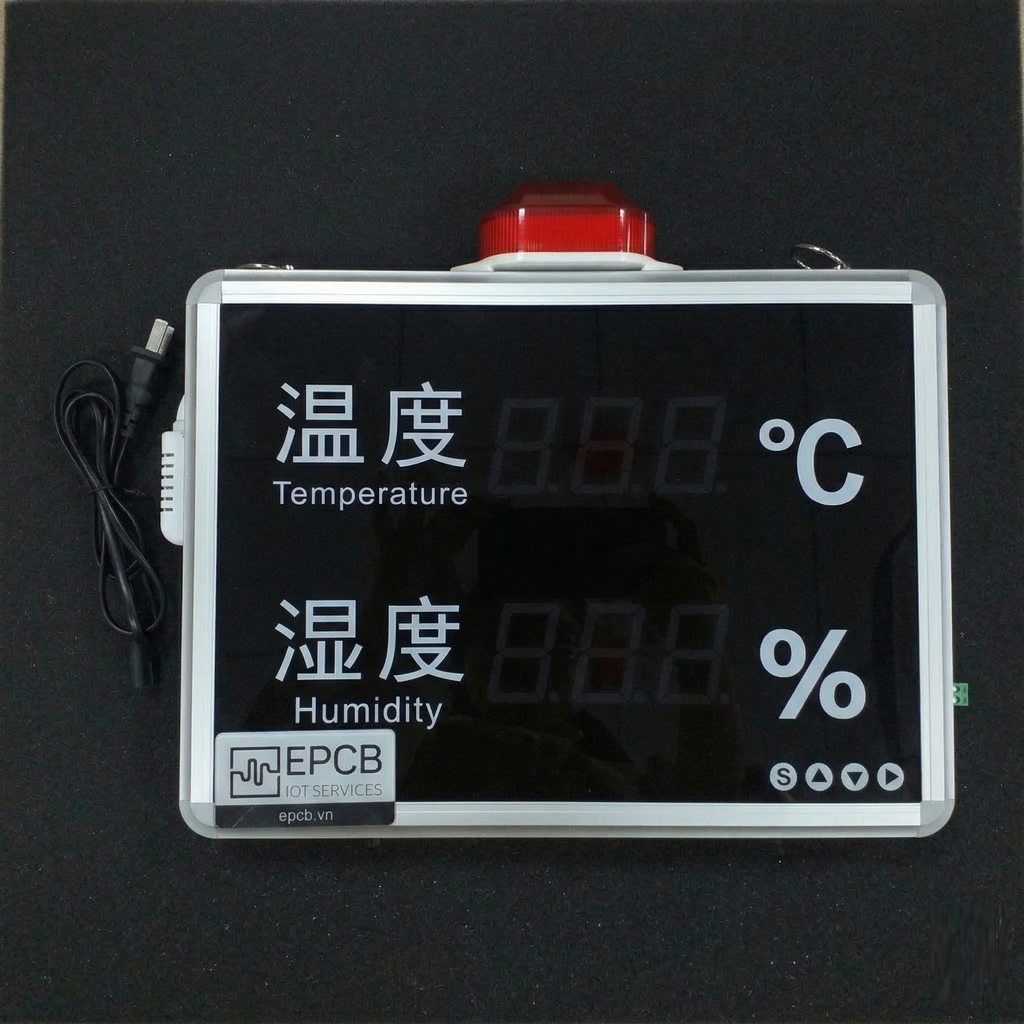

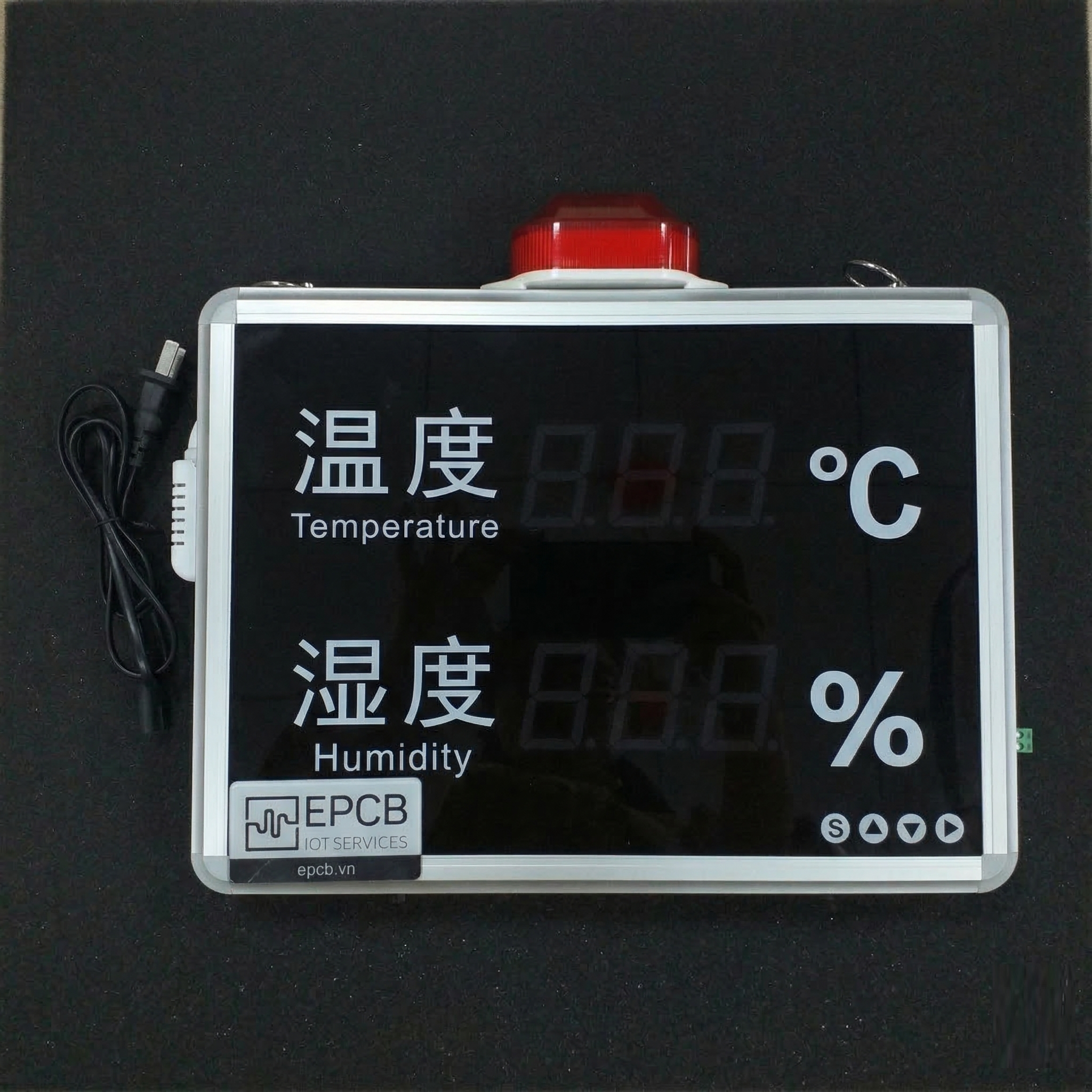

Sản phẩm Đồng hồ Led đo nhiệt độ độ ẩm LH-THS hỗ trợ RS485 Modbus RTU là một thiết bị đo và hiển thị nhiệt độ và độ ẩm với khả năng kết nối thông qua giao thức RS485 Modbus RTU. Đây là một sản phẩm hiện đại và thông minh, được thiết kế để cung cấp thông tin về môi trường nhiệt độ và độ ẩm một cách chính xác và dễ dàng theo dõi.
Tính năng nổi bật:
- Giám sát kép: Hiển thị trực quan nhiệt độ (-40°C ~ 80°C) và độ ẩm (0-100%RH) trong thời gian thực.

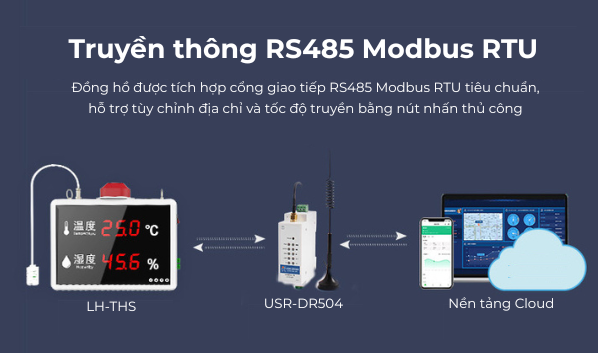

- Giao tiếp công nghiệp: Tích hợp cổng RS485, sử dụng giao thức Modbus RTU tiêu chuẩn.

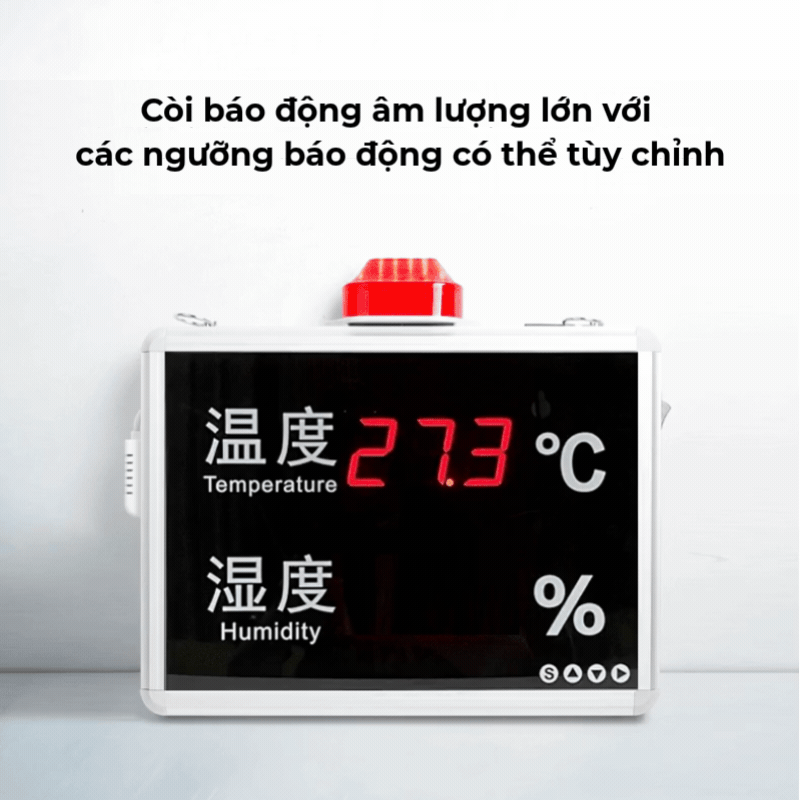

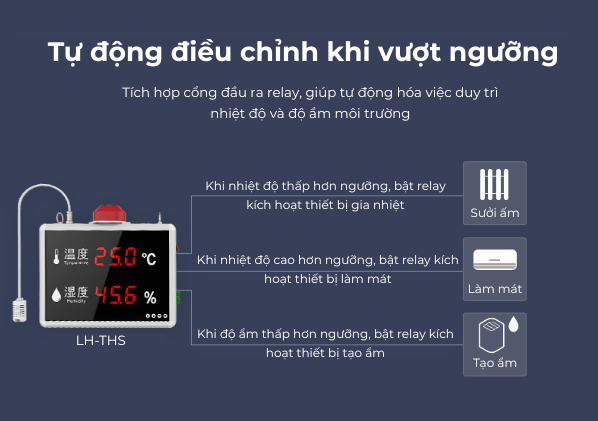

- Cảnh báo thông minh: Hỗ trợ tiếp điểm relay cho thiết bị báo động ngoại vi và cho phép cài đặt ngưỡng cảnh báo trên/dưới.
- Hiệu chuẩn chính xác: Cho phép điều chỉnh sai số (offset) trực tiếp cho cả giá trị nhiệt độ và độ ẩm.
- Thiết kế bền bỉ: Đạt tiêu chuẩn kháng bụi và nước IP65, hỗ trợ lắp đặt linh hoạt kiểu treo tường hoặc móc treo.
Thông số kỹ thuật:
Model | LH-THS-HPBD: Màn hình lớn LH-THS-HPMD: Màn hình nhỏ |
Nguồn cấp | Màn hình lớn: 220V ±10%, 2.5W Màn hình nhỏ: 24VDC, 2.5W |
Thời gian đáp ứng | ≤3S |
Môi trường làm việc | Nhiệt độ: -20°C - 80°C Độ ẩm: 0 - 85%RH |
Dải đo | Nhiệt độ: -40°C - 80°C Độ ẩm: 0 - 10%RH |
Độ chính xác | Nhiệt độ: ±0.3°C Độ ẩm: ±3%RH |
Truyền thông | RS485 Modbus RTU |
Thông số đọc RS485 | 9600, n, 8, 1 |
Địa chỉ thiết bị | Có thể cấu hình từ 1 - 247 |
Baud Rate | 9600, 19200, 38400, 57600, 115200 |
Đầu dò cảm biến | Tích hợp hoặc rời (1 mét) |
Mức bảo vệ | IP65 |
Kích thước | Màn hình lớn: 350×260×55 mm Màn hình nhỏ: 270×190×33 mm |
Khối lượng | Màn hình lớn: 1.5 kg Màn hình nhỏ: 720 g |

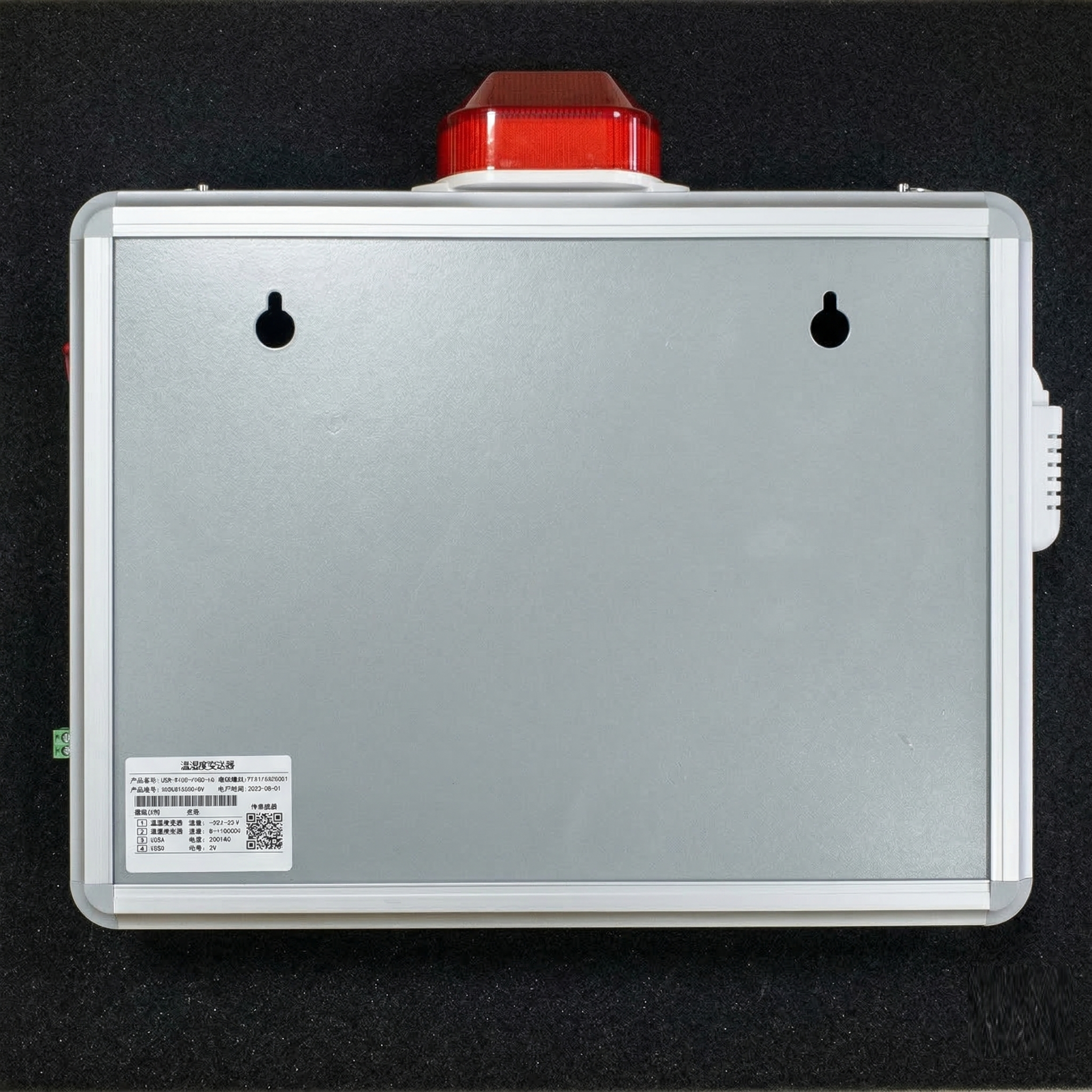

Lắp đặt | Màn hình lớn: Treo tường (lỗ treo hình bầu), treo bằng vòng móc Màn hình nhỏ: Treo tường (lỗ treo hình bầu) |

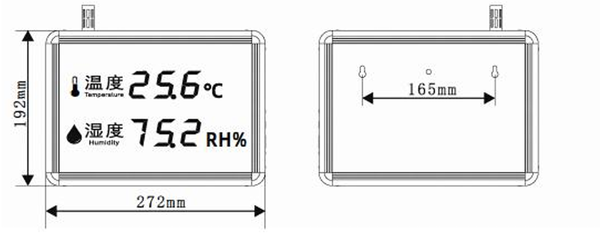

Kích thước:

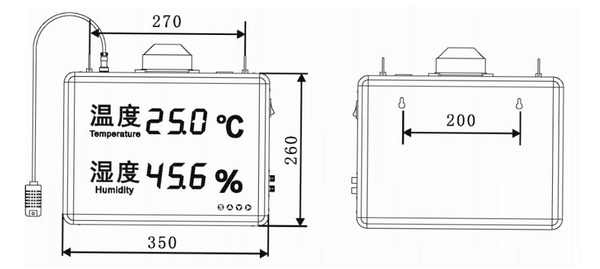

Phiên bản màn hình lớn
Phiên bản màn hình nhỏ
Chức năng các nút nhấn: Nhấn giữ "S" trong 3 giây để tiến hành cài đặt
Cài đặt | Phạm vi | Mô tả |
Hiệu chỉnh nhiệt độ 1TA | -9.9 ~ 9.9 | Hiệu chỉnh nhiệt độ trong phạm vi sai số cho phép |
Hiệu chỉnh độ ẩm 2HA | -9.9 ~ 9.9 | Hiệu chỉnh độ ẩm trong phạm vi sai số cho phép |
Ngưỡng nhiệt độ báo động cận dưới 3TL | -20 ~ 80 | Mặc định: 20°C |
Ngưỡng nhiệt độ báo động cận trên 4TH | -20 ~ 80 | Mặc định: 40°C |
Ngưỡng độ ẩm báo động cận dưới 5HL | 0 ~ 99 | Mặc định: 30%RH |
Ngưỡng độ ẩm báo động cận trên 6HH | 0 ~ 99 | Mặc định: 85%RH |
Địa chỉ thiết bị 7AD | 1 ~ 247 | Mặc định: 1 |
Tự kiểm tra chức năng báo động 8AL | OFF/ON | Kiểm tra xem đầu ra relay và đèn báo động có hoạt động bình thường hay không |
Giá trị hồi sai 9BD | 0 ~ 99 | Khoảng chênh lệch cần thiết để trạng thái thiết bị chuyển từ báo động về trạng thái bình thường |
Bảng thanh ghi:Function | Địa chỉ (Hex) | Nội dung | Kiểu dữ liệu | Giải thích |
03/10H | 0000H | Địa chỉ thiết bị | ushort (số nguyên) | Mặc định là 1. Dải cài đặt: 1 - 247. |
03/10H | 0001H | Tốc độ Baud (Baudrate) | ushort (số nguyên) | Mặc định là 0 (9600 bps). |
03/10H | 0002H | Kiểm tra (Parity) | ushort (số nguyên) | Mặc định là 0 (Không kiểm tra - None). |
03/10H | 0003H | Bit dừng (Stop bit) | ushort (số nguyên) | Mặc định là 1. |
03/10H | 0004H | Hiệu chỉnh Nhiệt độ | short (1 chữ số thập phân) | Giá trị thực tế = Giá trị ghi x 0.1. |
03/10H | 0005H | Hiệu chỉnh Độ ẩm | short (1 chữ số thập phân) | Giá trị thực tế = Giá trị ghi x 0.1. |
03/10H | 0006H | Ngưỡng báo động Nhiệt độ thấp | ushort (số nguyên) | Mặc định là 20°C. |
03/10H | 0007H | Ngưỡng báo động Nhiệt độ cao | ushort (số nguyên) | Mặc định là 40°C. |
03/10H | 0008H | Ngưỡng báo động Độ ẩm thấp | ushort (số nguyên) | Mặc định là 30%RH. |
03/10H | 0009H | Ngưỡng báo động Độ ẩm cao | ushort (số nguyên) | Mặc định là 85%RH. |
03H | 0020H | Giá trị Nhiệt độ | short (1 chữ số thập phân) | Chia cho 10 để ra giá trị thực (Đơn vị: °C). |
03H | 0021H | Giá trị Độ ẩm | short (1 chữ số thập phân) | Chia cho 10 để ra giá trị thực (Đơn vị: %RH). |
Tài liệu sản phẩm:
