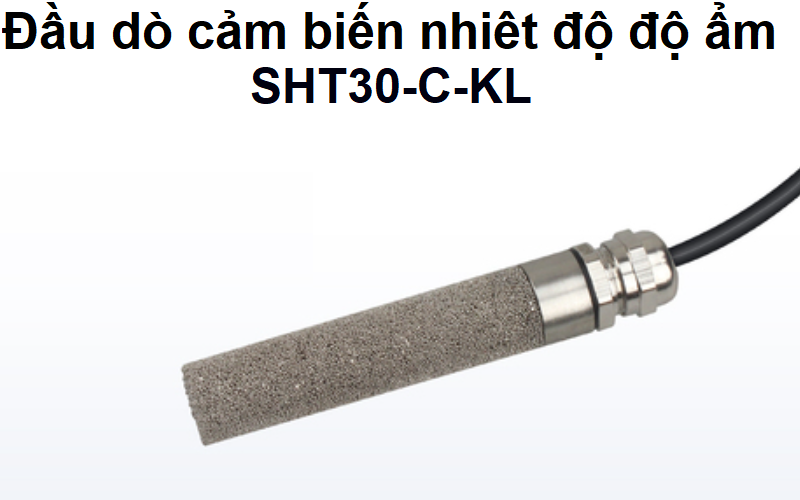

Đầu dò cảm biến nhiệt độ, độ ẩm SHT30-C-KL(SHT30, I2C) được sử dụng để đo nhiệt độ và độ ẩm với chuẩn giao tiếp I2C rất dễ dàng để kết nối và giao tiếp với vi điều khiển, vỏ cảm biến được thiết kế bằng kim loại mạ niken với khả năng bảo vệ cao, độ thoáng khí tốt, chịu nhiệt độ cao, chống ăn mòn.
Cảm biến có cấu tạo gồm cảm biến SHT30 phía trong, bên ngoài là lớp vỏ bảo vệ cảm biến khỏi các tác động vật lý từ môi trường như bụi, nước…Cảm biến thường được sử dụng trong môi trường độ ẩm thấp, nhiệt độ cao, nhà kính nông nghiệp, môi trường trong nhà…
Thông số kỹ thuật
- Cảm biến: SHT30
- Điện áp hoạt động: 2.4 ~ 5.5VDC
- Nhiệt độ đo được: -40°C ~ 125°C (±0.3°C, 25°C)
- Độ ẩm đo được: 0 ~ 100%RH (±3%RH, 60%RH)
- Chuẩn giao tiếp: I2C
- Vật Liệu vỏ: kim loại
- Sơ đồ dây:
- Brown (Nâu): VCC: 2.4 ~5.5VDC
- Black (Đen): GND
- Yellow (Vàng): DATA
- Blue (Xanh dương): CLK
Datasheet SHT3x: Sensirion_Humidity_Sensors_SHT3x_Datasheet_digital.pdf
Code mẫu: Sensirion_Humidity_Sensors_Software_SHT3x_Sample_Code.zip
Kích thước (mm)
