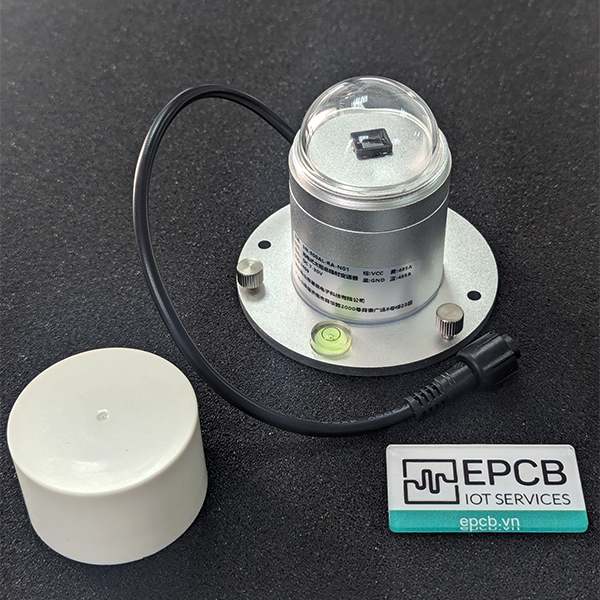

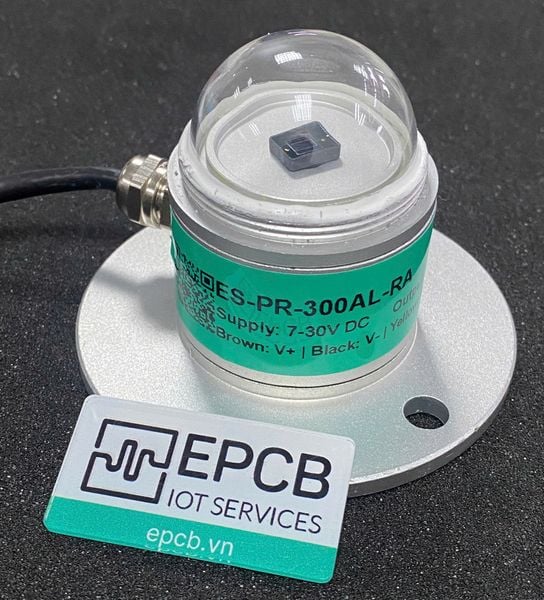

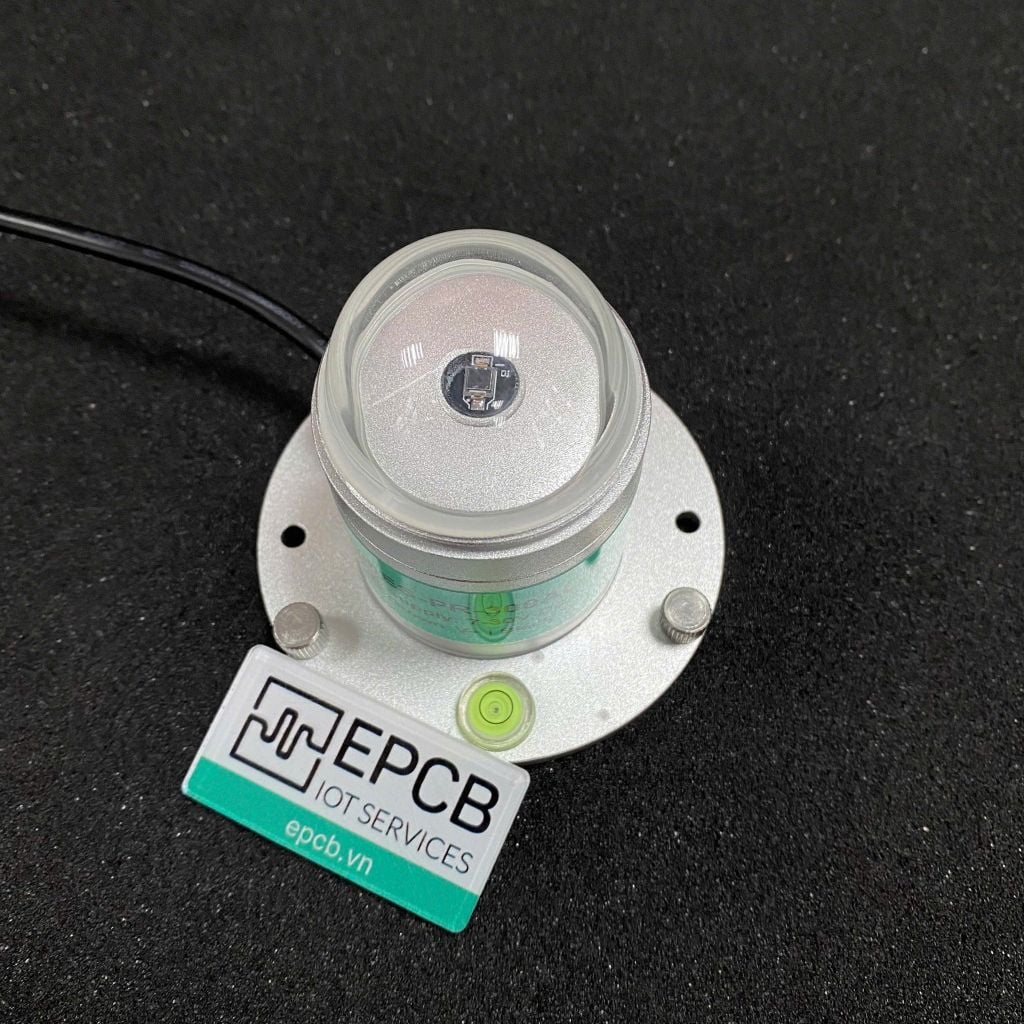

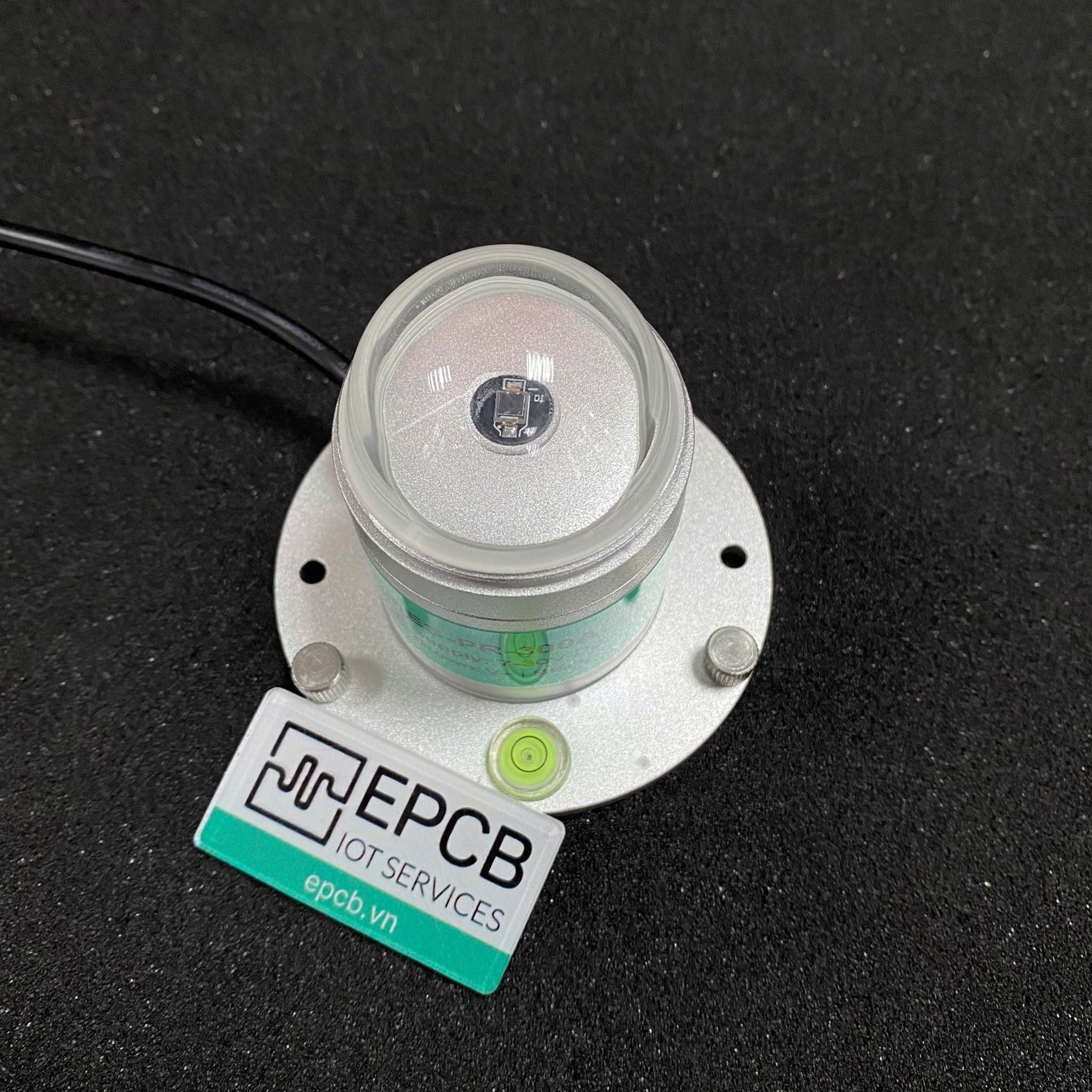

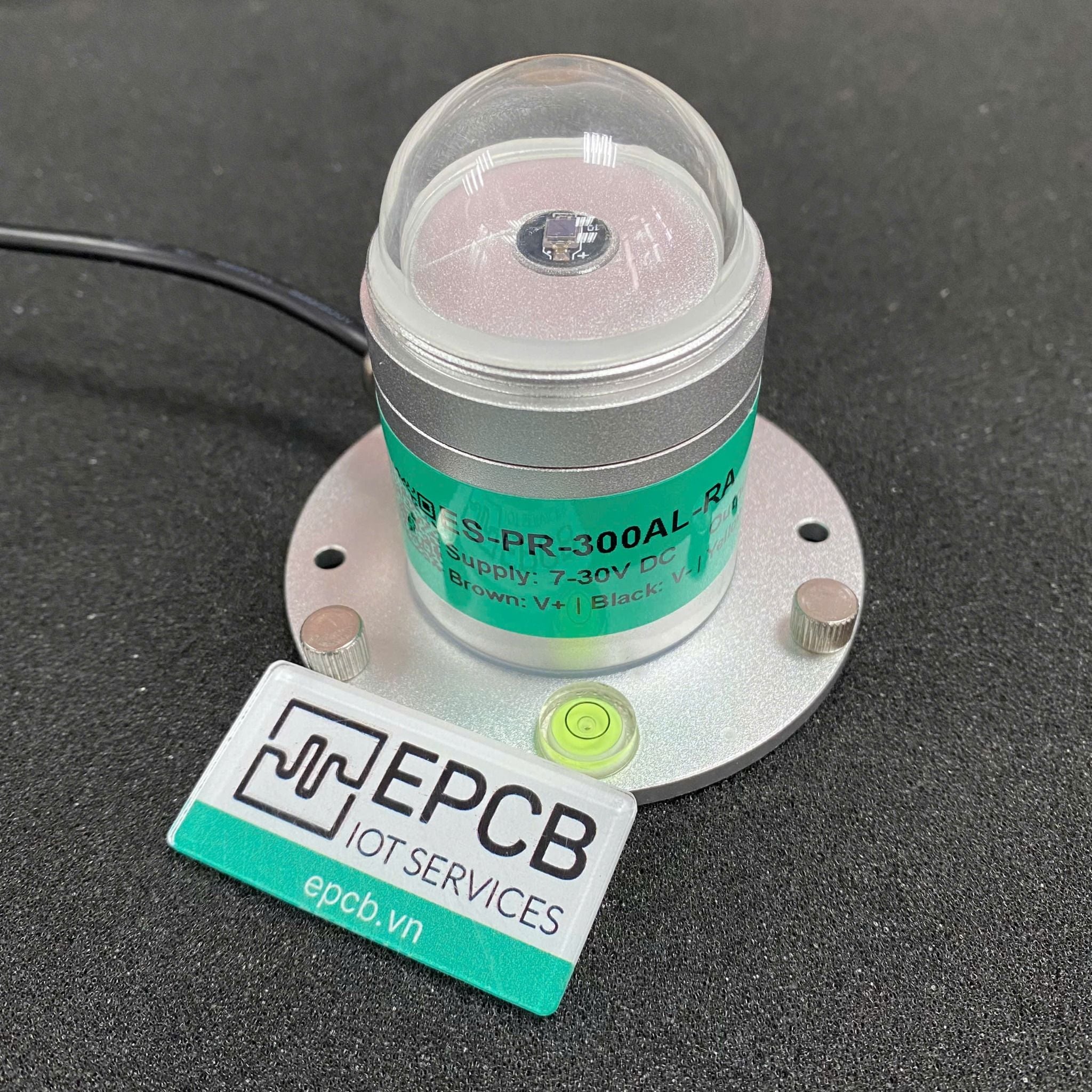

Cảm biến quang điện tổng bức xạ mặt trời RS485 ES-PR-300AL-RA sử dụng nguyên lý quang điện để đo bức xạ mặt trời. Cảm biến quang điện có độ chính xác cao, khả năng hấp thụ quang phổ rộng, có độ ổn định tốt. Đồng thời có tấm che bụi với độ sáng truyền lên đến 95% được lắp bên ngoài cảm biến, có tác dụng ngăn chặn các yếu tố bên ngoài tác động vào giúp phép đo chính xác hơn.
Sản phẩm sử dụng giao thức truyền thông Modbus-RTU RS485 tiêu chuẩn, có thể đọc trực tiếp giá trị bức xạ mặt trời hiện tại với cách đấu dây đơn giản. Bề ngoài nhỏ gọn thẩm mỹ cao, ít tốn diện tích lắp đặt.
Tính năng sản phẩm:
- Cảm biến có độ chính xác cao, khả năng hập thụ tốt trong toàn bộ dải quang phổ
- Giao thức Modbus-RTU tiêu chuẩn
- Tấm che bụi có độ trong suốt cao, bề mặt được xử lý đặc biệt.
- Nguồn cấp điện áp rộng 7 ~ 30 VDC
Thông số sản phẩm:
Nguồn cấp | 7 – 30V DC |
Đầu ra | RS485 (Modbus RTU tiêu chuẩn) |
Tiêu thụ | 0.06W |
Nhiệt độ làm việc | -25 oC ~ 60 oC |
Độ ẩm làm việc | 0 ~ 100% RH |
Đối tượng đo | Ánh sáng mặt trời |
Phạm vi đo | 0 ~ 1800W/m2 |
Độ phân giải | 1W/m2 |
Thời gian đáp ứng | ≤ 10s |
Phi tuyến tính | < ±2% |
Độ ổn định hang năm | ≤ ± 2% |
Phản ứng Cosine | ≤ ± 10% |
Kích thước:
Sơ đồ nối dây:

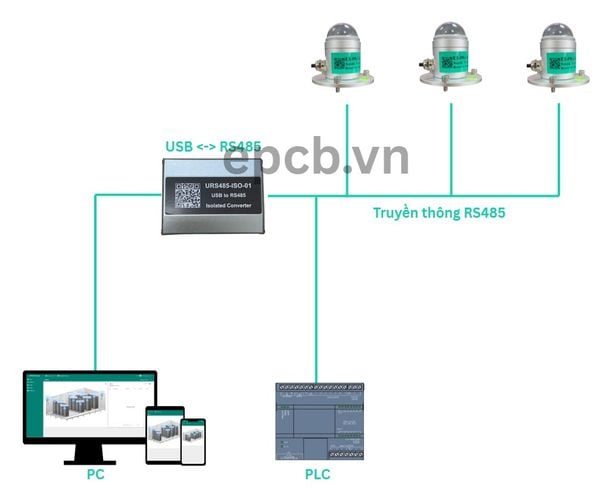

Sơ đồ khung hệ thống:
Giao thức truyền thông
Coding: 8 bit binary
Error checking: CRC (Redundant Cyclic Code)
Protocol | Baudrates | Data bits | Stop bit | Parity |
RS485 Modbus RTU | 2400pbs/4800pbs/9600pbs có thể thay đổi, mặc định là 4800 | 8 | 1 | None |
Bảng thanh ghi:
Register address | Content | Operation | Range and set instructions |
0000 H | Solar radiation | Read | Actual value |
0052 H | Deviation | Read anh write | Solar radiation deviation value (0-1800) |
07D0 H | Deviation address | Read anh write | 1 – 254 (factory default 1) |
07D1 H | Deviation baudrates | Read anh write | 0 for 2400 1 for 4800 2 for 9600 |
Ứng dụng:
Lắp cảm biến bức xạ mặt trời HMI Delta & ES-PR-300AL-RA
Video về hệ thống giám sát, vẽ biểu đồ và data logger bức xạ mặt trời
