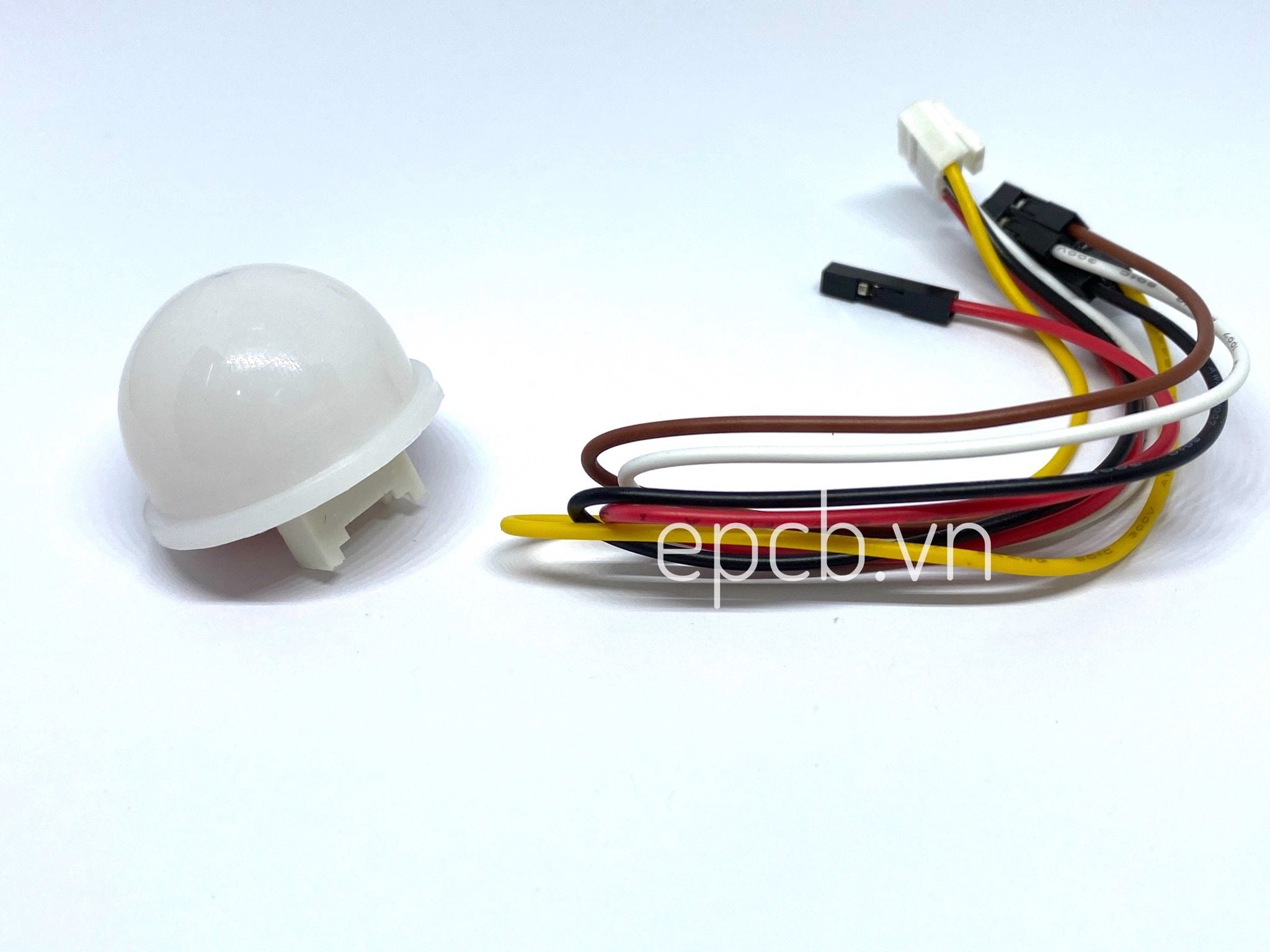

Cảm Biến Cường Độ Ánh Sáng BH1750

  • Sản phẩm: 3
  • 100,000₫

Cảm biến cường độ ánh sáng BH1750 được sử dụng để đo cường độ ánh sáng theo dơn vị Lumen (lx), cảm biến có bộ đọc ADC nội và bộ tiền xử lí nên giá trị xuất ra trực tiếp là cường độ ánh sáng theo đơn vị lx thông qua giao tiếp I2C.

Đặc điểm IC

- Chuyển đổi cường độ ánh sáng sang tín hiệu kĩ thuật số

- Ngưỡng đo rộng và độ phân giải cao

- Dòng tiêu thụ thấp, tiết kiệm điện

- Chức năng chống nhiễu ánh sáng tần số 50Hz/60Hz

- Giao tiếp I2C (Hỗ trợ chế độ f/s)

- Có thể chọn 2 kiểu slave address của IC

Thông Số Kĩ Thuật

- Điện áp hoạt động: 3.3V - 5VDC

- Chuẩn giao tiếp: I2C

- Dải đo ánh sáng: 1 - 65535 lx

- Đặc điểm độ nhạy phổ: Độ nhạy cực đại với bước sóng 560nm

- Khả năng phát hiện các nguồn sáng như: đèn sợi đốt, đèn huỳnh quang, đèn LED trắng, đèn huỳnh quang,..

- Kích thước: 2.6 x 2.8 cm

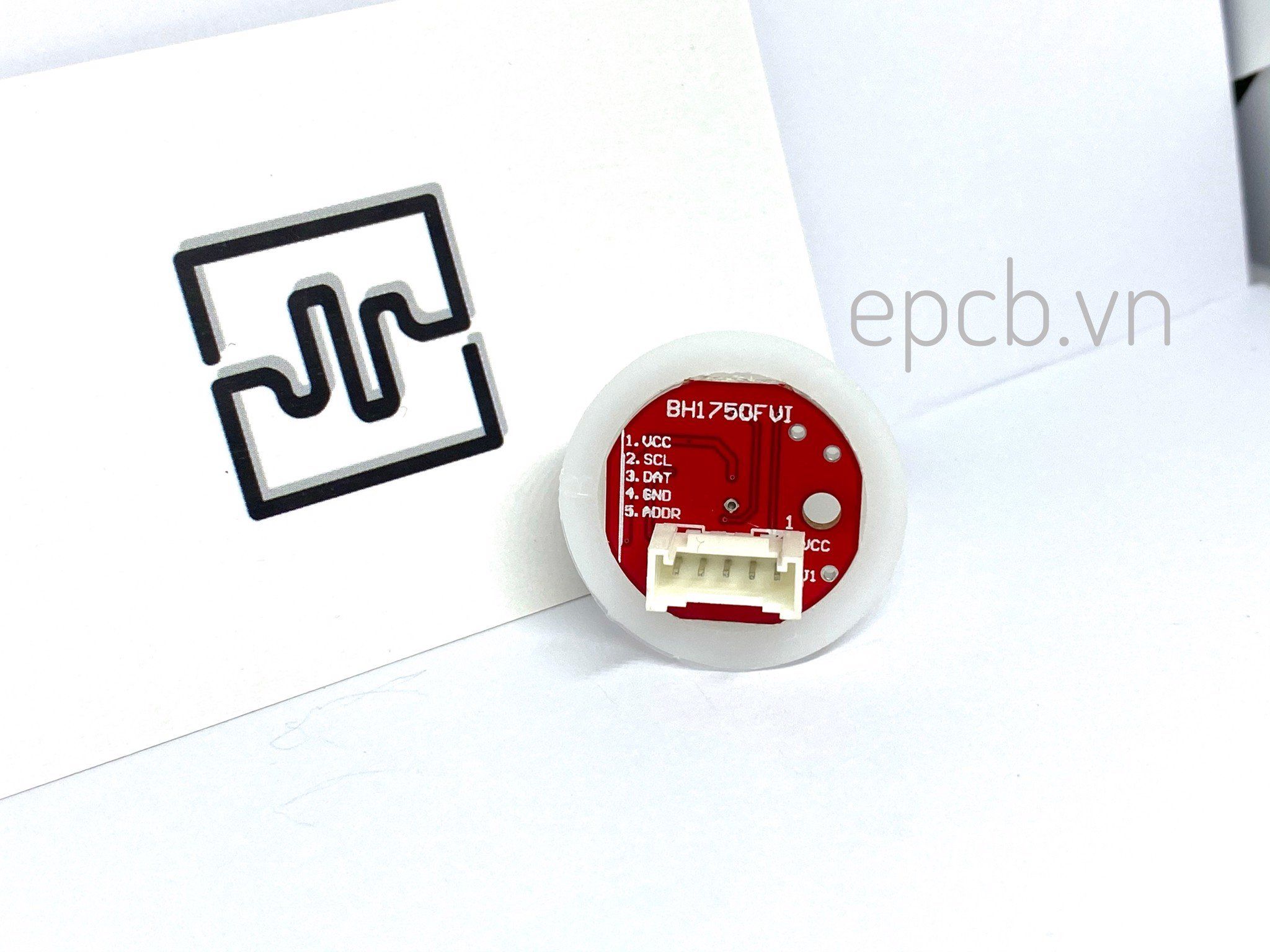

Hướng dẫn kết nối:

- VCC: Ngõ vào điện áp dương 3.3V - 5VDC

- SCL, SDA : Chân giao tiếp I2C

- GND: Ngõ vào điện áp âm 0V

- ADDR: Chân địa chỉ, bạn chọn 0x23 hoặc 0x5C, giá trị này tùy thuộc vào trạng thái chân ADDR, nếu nối GND là 0x23, nối với VSS là 0x5C.

Datasheet IC BH1750FVI

Thư viện mẫu BH1750

https://github.com/Genotronex/BH1750FVI_Master

https://github.com/claws/BH1750
