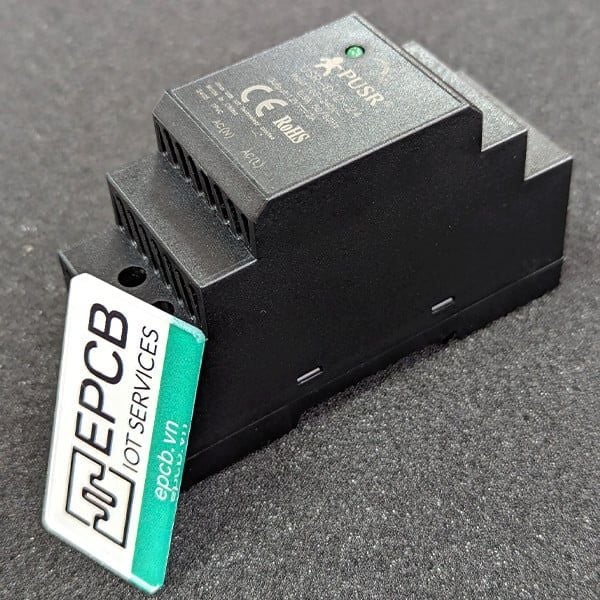

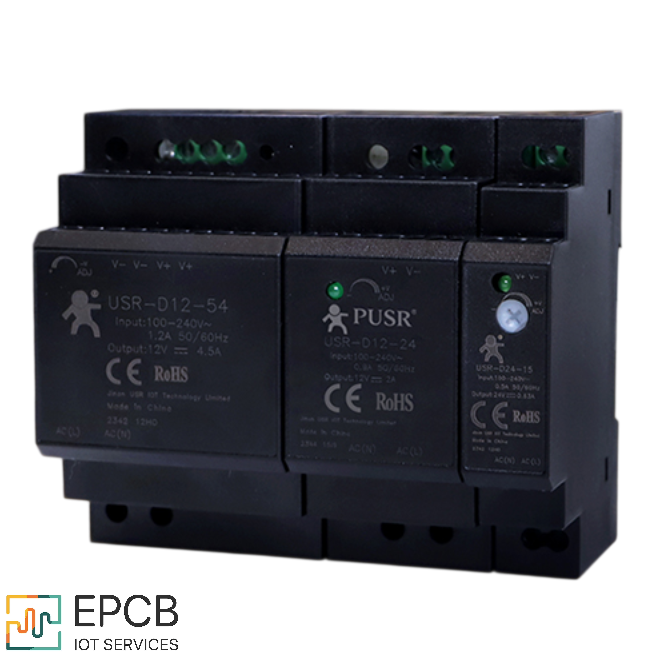

Dòng sản phẩm nguồn cấp điện USR-D12 & USR-D24 là giải pháp cấp nguồn điện hiệu suất cao, tiết kiệm năng lượng dành cho các thiết bị điều khiển, giám sát trong công nghiệp. Sản phẩm được thiết kế để lắp đặt trên DIN Rail chuẩn 35mm, cùng với sự ổn định cao và khả năng chống nhiễu mạnh trong các môi trường công nghiệp khắc nghiệt.
Với kích thước nhỏ gọn, trọng lượng nhẹ, cấu trúc kết nối hợp lý, USR-D12 & USR-D24 tiết kiệm không gian lắp đặt đáng kể. Sản phẩm có đặc tính an toàn tốt, chuẩn EMC cao, cung cấp nguồn điện ổn định cho máy móc, thiết bị tự động hóa và các hệ thống công nghiệp khác.
Bộ chuyển đổi nguồn 220V cao cấp
Tính năng chính
- Dải điện áp đầu vào rộng: 85 ~ 264 VAC, 50/60 Hz hoặc 120 ~ 370 VDC.
- Hỗ trợ nguồn AC và DC trên cùng một cổng đầu vào.
- Nhiệt độ làm việc rộng từ -40°C đến +70°C, phù hợp môi trường công nghiệp khắc nghiệt.
- Cách ly cao 4000 VAC giữa đầu vào và đầu ra, tăng cường độ an toàn và khả năng chống nhiễu.
- Thiết kế theo tiêu chuẩn công nghiệp, đảm bảo độ tin cậy và tuổi thọ vận hành cao.
- Cấp quá áp III (Overvoltage Category III) theo tiêu chuẩn EN61558-1.
- Công suất tiêu thụ không tải thấp, hiệu suất chuyển đổi cao.
- Độ gợn sóng và nhiễu đầu ra thấp, giúp nguồn hoạt động ổn định.
- Tích hợp đầy đủ các cơ chế bảo vệ:
- Ngắn mạch đầu ra (tự phục hồi)
- Quá dòng
- Quá áp đầu ra
- Chịu được quá áp đầu vào lên tới 300 VAC trong 5 giây.
- Hỗ trợ lắp đặt trên thanh DIN tiêu chuẩn TS35×7.5 và TS35×15.
- Đáp ứng các yêu cầu chứng nhận và tiêu chuẩn an toàn EN61558.

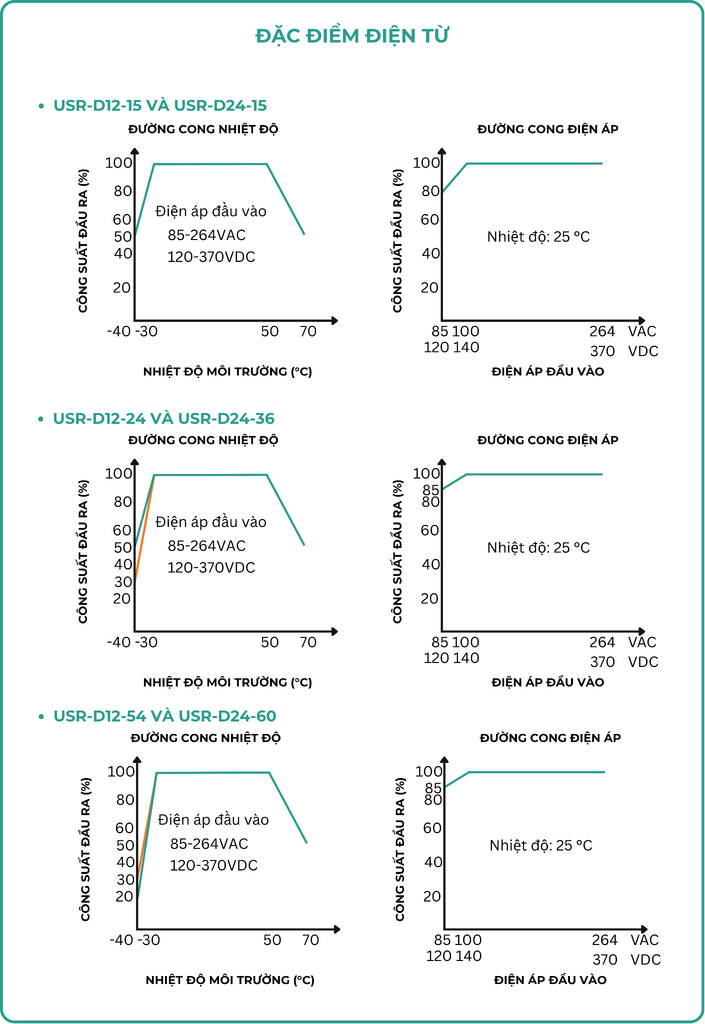

Thông số kỹ thuật
Mẫu / Thông Số | USR-D12-15 | USR-D24-15 |
Công suất định mức | 15W | |
Điện áp/Dòng định mức (Vo/Io) | 12V/1.25A | 24V/0.63A |
Phạm vi nhiệt độ hoạt động | -40～70 ℃ | |
Phạm vi nhiệt độ lưu trữ | -40～85 ℃ | |
Độ ẩm lưu trữ | < 95% RH | |
Độ cao | ≤ 2000 m | |
Tần số chuyển mạch | 65 kHz | |
Phân loại an toàn | CLASS II | |
MTBF | > 300,000 giờ | |
Dải điều chỉnh điện áp ra | 10.8 - 13.8 V | 21.6 - 29.0 V |
Điện áp xung nhỏ Ripple | 120 mV | 150 mV |
Hiệu suất 230VAC (% Typ.) | 85 % | 86 % |
Bảo vệ quá dòng | 110% Io, tự phục hồi | 110% Io, tự phục hồi |
Tải điện cảm tối đa µF | 1500 µF | 700 µF |
Vỏ | Nhựa chống cháy UL94 V-0 | |
Kích thước | 90.00x58.00x17.50 mm | |
Trọng lượng | 60 g | |
Phương pháp tản nhiệt | Tự nhiên | |
Chứng chỉ | CE, RoHS | |
Chuẩn an toàn |
| |
EMI |
| |
EMS |
| |

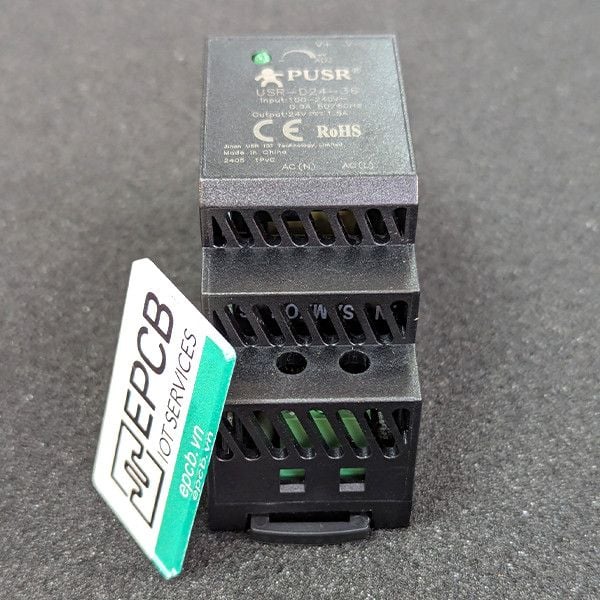

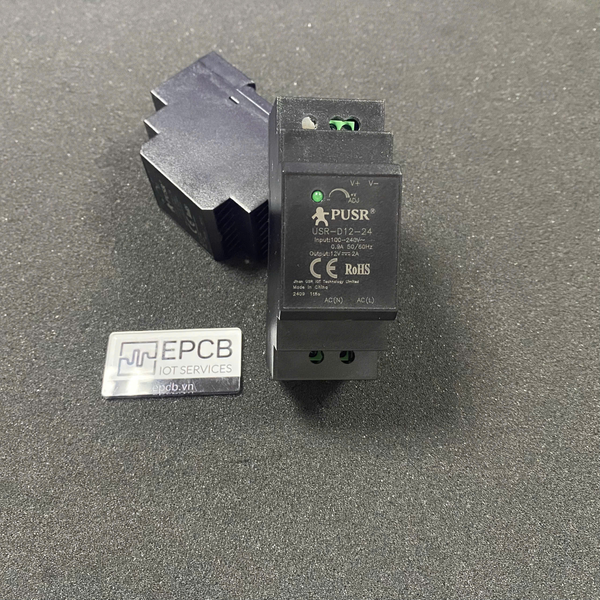

Mẫu / Thông Số | USR-D12-24 | USR-D24-36 |
Công suất định mức | 24 W | 36 W |
Điện áp/Dòng định mức (Vo/Io) | 12V/2A | 24V/1.5A |
Phạm vi nhiệt độ hoạt động | -40～70 ℃ | |
Phạm vi nhiệt độ lưu trữ | -40～85 ℃ | |
Độ ẩm lưu trữ | < 95% RH | |
Độ cao | ≤ 2000 m | |
Tần số chuyển mạch | 65 kHz | |
Phân loại an toàn | CLASS II | |
MTBF | > 300,000 giờ | |
Dải điều chỉnh điện áp ra | 10.8 - 13.8 V | 21.6 - 29.0 V |
Điện áp xung nhỏ Ripple | 120 mV | 150 mV |
Hiệu suất 230VAC (% Typ.) | 88 % | 88 % |
Bảo vệ quá dòng | 120% Io, tự phục hồi | 120% Io, tự phục hồi |
Tải điện cảm tối đa µF | 6000 µF | 1400 µF |
Vỏ | Nhựa chống cháy UL94 V-0 | |
Kích thước | 92.66x35.00x58.00 mm | |
Trọng lượng | 115 g | |
Phương pháp tản nhiệt | Tự nhiên | |
Chứng chỉ | CE, RoHS, UL | |
Chuẩn an toàn |
| |
EMI |
| |
EMS |
| |
Mẫu / Thông Số | USR-D12-54 | USR-D24-60 |
Công suất định mức | 54 W | 60 W |
Điện áp/Dòng định mức (Vo/Io) | 12V/4.5A | 24V/2.5A |
Phạm vi nhiệt độ hoạt động | -40～70 ℃ | |
Phạm vi nhiệt độ lưu trữ | -40～85 ℃ | |
Độ ẩm lưu trữ | < 95% RH | |
Độ cao | ≤ 2000 m | |
Tần số chuyển mạch | 65 kHz | |
Phân loại an toàn | CLASS II | |
MTBF | > 300,000 giờ | |
Dải điều chỉnh điện áp ra | 10.8 - 13.8 V | 21.6 - 29.0 V |
Điện áp xung nhỏ Ripple | 120 mV | 150 mV |
Hiệu suất 230VAC (% Typ.) | 88 % | 90 % |
Bảo vệ quá dòng | 120% Io, tự phục hồi | 120% Io, tự phục hồi |
Tải điện cảm tối đa µF | 10000 µF | 4000 µF |
Vỏ | Nhựa chống cháy UL94 V-0 | |
Kích thước | 92.66x52.00x58.00mm | |
Trọng lượng | 175 g | |
Phương pháp tản nhiệt | Tự nhiên | |
Chứng chỉ | CE, RoHS, UL | |
Chuẩn an toàn |
| |
EMI |
| |
EMS |
| |
Kích thước

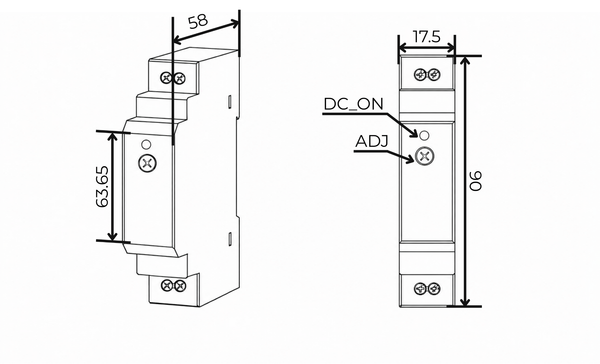

D12-15 & D24-15

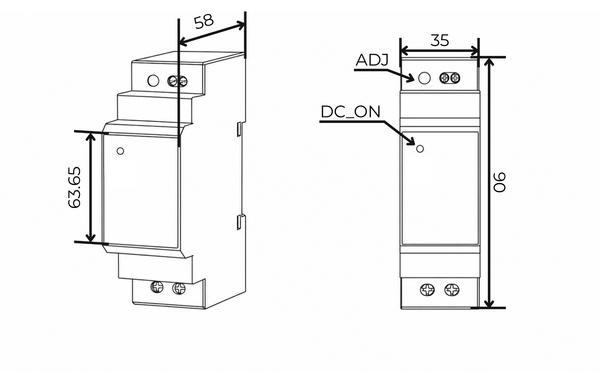

D12-24 & D24-36

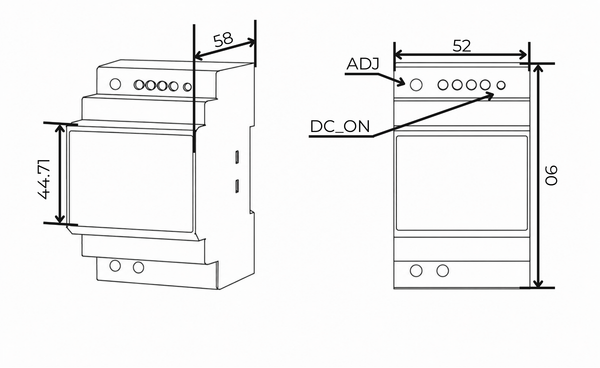

D12-54 & D24-60
Ứng dụng
Thiết bị được thiết kế đáp ứng yêu cầu vận hành ổn định trong các môi trường công nghiệp và hạ tầng kỹ thuật khác nhau, phù hợp cho các hệ thống tự động hóa nhà máy, giám sát năng lượng, nền tảng IoT, công nghiệp nặng, khai thác khoáng sản, viễn thông và các dự án năng lượng tái tạo. Với khả năng hoạt động tin cậy, chống nhiễu tốt và dễ dàng tích hợp, thiết bị giúp nâng cao hiệu quả giám sát, thu thập dữ liệu và quản lý vận hành trong nhiều ứng dụng thực tế.
