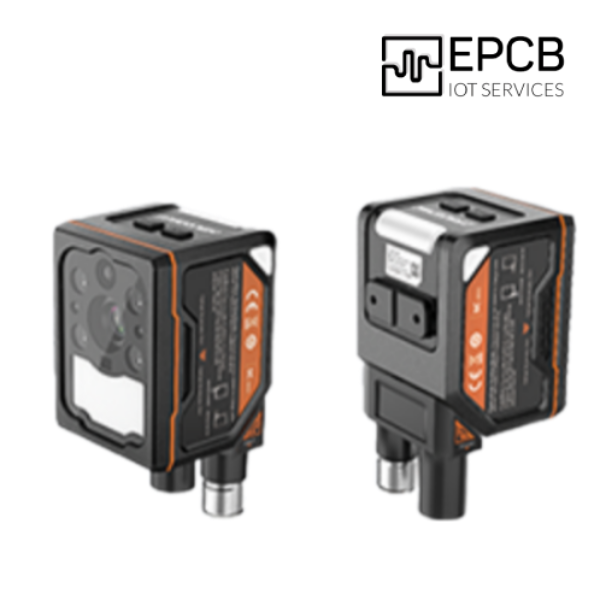

Dòng cảm biến thị giác SC3000 Series Vision Sensor của HIKROBOT, được tích hợp các tính năng xử lý ảnh, truyền thông. Dòng SC3000 có kích thước nhỏ gọn và công cụ phát triển SCMVS phiên bản mới, sử dụng đơn giản và mang lại hiệu quả cao hơn. Dòng SC3000 là một sự lựa chọn toàn diện và tiết kiệm cho các ứng dụng xử lý ảnh trên dây chuyền sản xuất và các máy móc tự động hóa.
Thuật toán phát hiện và ngăn ngừa lỗi toàn diện
Các giải pháp kiểm tra như kiểm tra sự có mặt/không có mặt, U/D, định vị, đếm, v.v., được sử dụng để kiểm tra ngăn ngừa lỗi. Nhiều công cụ kiểm tra hình ảnh hơn có thể cung cấp giải pháp tối ưu cho các linh kiện có hình dạng khác nhau trên dây chuyền sản xuất, giúp việc ứng dụng hình ảnh trở nên dễ dàng hơn.
Các giải pháp kiểm tra như kiểm tra sự có mặt/không có mặt, U/D, định vị, đếm, v.v., được sử dụng để kiểm tra ngăn ngừa lỗi. Nhiều công cụ kiểm tra hình ảnh hơn có thể cung cấp giải pháp tối ưu cho các linh kiện có hình dạng khác nhau trên dây chuyền sản xuất, giúp việc ứng dụng hình ảnh trở nên dễ dàng hơn.
Phần Mềm Dễ Sử Dụng
Phần mềm SCMVS được trang bị cho việc gỡ lỗi SC3000 có giao diện được thiết kế đơn giản và các công cụ kiểm tra hình ảnh hữu ích, người dùng có ít chuyên môn vẫn có thể sử dụng được.
Phần mềm SCMVS được trang bị cho việc gỡ lỗi SC3000 có giao diện được thiết kế đơn giản và các công cụ kiểm tra hình ảnh hữu ích, người dùng có ít chuyên môn vẫn có thể sử dụng được.
Những điểm nổi bật của Cảm biến thị giác HIKROBOT MV-SC3013XM-08M-WBN
- Embedded hardware platform: Sử dụng nền tảng embedded hardware để thực hiện xử lý hình ảnh tốc độ cao.
- Thuật toán tích hợp chính xác cao: Trang bị các thuật toán định vị, đo lường và nhận diện chính xác cao cho các chức năng như đếm, phát hiện lỗi, sự tồn tại, định vị và các chức năng khác.
- Hỗ trợ nhiều chế độ giao tiếp: Hỗ trợ các chế độ giao tiếp RS-232, TCP, UDP, FTP, ModBus, PROFINET, EtherNet/IP và các chế độ khác.
- Nhiều giao diện IO: Trang bị nhiều cổng input và output để đọc trạng thái và điều khiển thiết bị trực tiếp.
- Báo trạng thái 360°: Hỗ trợ xem trạng thái thiết bị theo thời gian thực, thuận tiện cho việc gỡ lỗi và bảo trì.
- Thiết kế đuôi cáp có thể xoay: Thiết kế đuôi cáp có thể xoay, phù hợp với không gian hẹp.
- Chiếu sáng quang học đa dạng: Sử dụng nhiều loại chiếu sáng quang học như phân cực, khuếch tán và trong suốt hoàn toàn với khả năng thích ứng tốt với môi trường.
- Bảo vệ IP67: Đạt tiêu chuẩn bảo vệ IP67, không lo ngại về các điều kiện môi trường công nghiệp khắc nghiệt.
Kích thước Cảm biến thị giác HIKROBOT MV-SC3013XM-08M-WBN
Thông số kỹ thuật Cảm biến thị giác HIKROBOT MV-SC3013XM-08M-WBN
Model | Product Model | MV-SC3013XM-08M-WBN |
Type | SC3000X series vision sensor，08mm focal length，1.3MP，Mono | |
Tool | Vision tool | Count: Spot count, edge count, pattern count, contour count Defect detection: Exception detection Existence: Circle existence, line existence, spot existence, edge existence, pattern existence, contour existence Location: Match calibration, match location, position fixture Logic tool: If module, condition judge, logic judge, combination judge, string comparison, calculator Measurement: L2L angle, diameter measurement, brightness analysis, contrast measurement, width measurement, P2L measurement, greyscale size, line angle, edge width measurement Recognition: OCR, code recognition, classification registration, object detection registration Deep learning: DL object detection, DL classification |
Solution capacity | Supports importing and exporting project, up to 32 projects can be stored. | |
Communication protocol | RS-232, TCP, UDP, FTP, PROFINET, ModBus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV | |
Camera | Sensor type | CMOS, global shutter |
Pixel size | 6.9 μm × 6.9 μm | |
Sensor size | 1/1.45" | |
Resolution | 1216 × 1024 | |
Max. frame rate | 60 fps | |
Dynamic range | 77.8 dB | |
SNR | 43 dB | |
Gain | 0 dB to 15 dB | |
Exposure time | 6 μs to 1 sec | |
Pixel format | Mono 8 | |
Mono/color | Mono | |
Electrical feature | Data interface | Fast Ethernet (100 Mbit/s) |
Digital I/O | 12-pin M12 connector provides power and I/O, including opto-isolated input (LINE 0/1/2) × 3, opto-isolated output (LINE 3/4/5) × 3, and RS-232 × 1 Supports triggering device via pressing top trigger button | |
Power supply | 24 VDC | |
Power consumption | Approx. 6.5 W@24 VDC | |
Mechanical | Lens mount | M12-mount, mechanical autofocus supported |
Focal length | 8 mm (0.3") | |
Lens cap | Polarized + diffused + full-transparent lens cap | |
Light source | White spot light source. Red/blue/IR point light source is optional | |
Aiming system | Orange LED | |
Indicator | 360° visual indicator | |
Dimension | Straight angle: 80.1 mm × 43 mm × 44.3 mm (3.2" × 1.7" × 1.7") Right angle: 58.5 mm × 43 mm × 65.4 mm (2.3" × 1.7" × 2.6") | |
Weight | Approx. 190 g (0.4 lb.) | |
Ingress protection | IP67 (under proper installation of waterproof lens cap) | |
Temperature | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F) | |
Humidity | 20% to 95% RH, non-condensing | |
General | Client software | SCMVS |
Certification | CE, KC |
