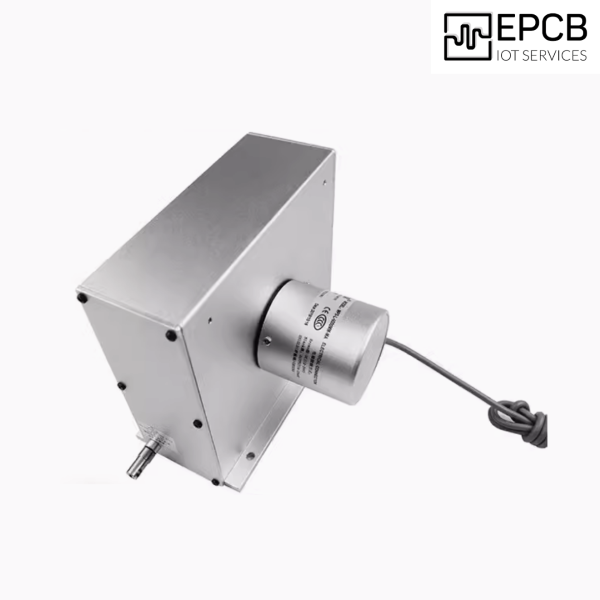

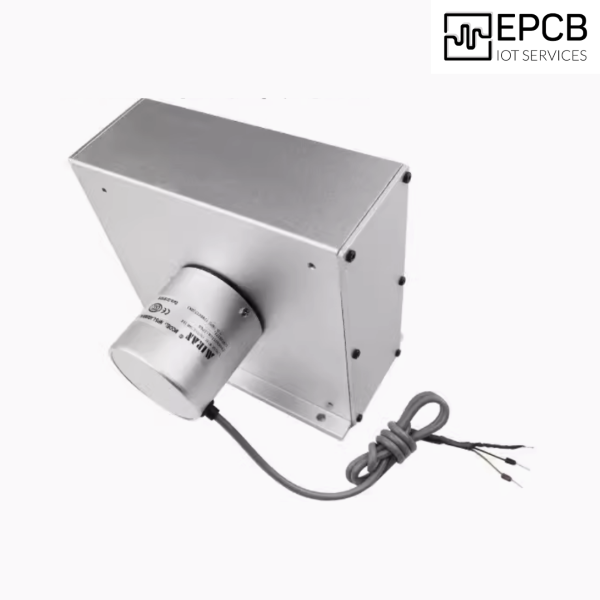

Thước điện tử - cảm biến dịch chuyển 10M MPS-L là bộ sản phẩm được phát triễn từ Miran dùng để xác định khoản cách. Thiết bị có độ chính xác cao với độ phân giải là mm, và có dải đo dài từ 4500 – 20000mm. Cảm biến có thiết kế nhỏ gọn và chắc chắn với vỏ bằng kim loại, giúp dễ dàng tích hợp trong các hệ thống và hoạt động trong môi trường công nghiệp.
Thước điện tử - cảm biến dịch chuyển 10M MPS-L thường tích hợp trong các hệ thống cảm biến mực nước trong đập thủy điện, máy cán tấm kim loại, robot công nghiệp, robot AGV, thang máy, đo mức chất lỏng.

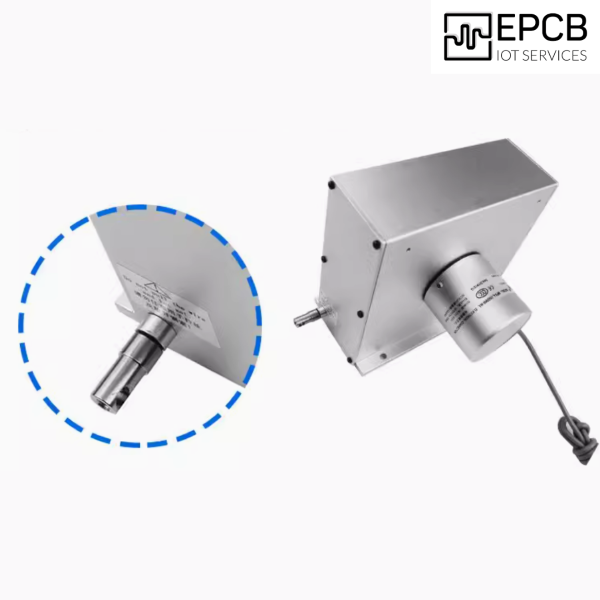

Chú ý khi sử dụng cần tháo ốc khóa dây ra.
Tính năng nổi bật Thước điện tử - cảm biến dịch chuyển 10M MPS-L:
- Thiết kế nhỏ gọn, vỏ kim loại chắc chắn.
- Dải dô rộng.
- Độ chính xác cao.
- Bảo mật dữ liệu tôt.
- Chông nước, chống bụi IP65.
Ứng dụng Thước điện tử - cảm biến dịch chuyển 10M MPS-L:
- Hệ thống bỏa vệ đập thủy điện.
- Robot AGV.
- Hệ thống thang máy.
- Hệ thống máy thủy lực.
- Hệ thông đo mực nước và điều khiển vị trí.
Thông số kỹ thuật Thước điện tử - cảm biến dịch chuyển 10M MPS-L:
ELECTRICAL | |
Detection system | incremental |
Output wave | Square Wave |
Effective stroke(mm) | 4000mm~12000mm |
Resolution(mm/Pulse) | 1, 0.5 (other by request) |
Accuracy | ±0.05% FS, ±1count |
Output phase | AB phase or ABZ phase |
Electronics | Voltage, Open Collector, Push Pull or Line Driver |
Power supply | DC 12-24V, DC 5V fixed |
Current consumption | ≤ |
Output Capacity | Sync.current: 20mA, Residual voltage: 0.5V or less |
Max Response | 10kHz~50kHz |
Phase Different | A, B phase different 90°C+45 °C (T/4+T/8), Z phaseT+T/2 |
Wave Form Rise/Fall | 2us or less |
MECHANICAL | |
Measurement Wire | Diameter: 1.0mm; SUS304 with fluorin-coated; Breaking load: 60kg, 2.54g/m |
Starting torque (at25℃) | Max:2.5kg Min:1kg |
Max travel speed | 1000mm/sec |
Vibration | 10g (10 ± 1500Hz) |
Polarity | Against Reverse Protection (not with 5V) |
Shock | 20g per 11 ms |
Weight | <3500g |
Starting torque on spring | 1500-2000g |
ENVIRONMENTAL | |
Operating Temp./Humidity | -10°C~60°C, RH35%-90% (No condensation) |
Storage Temperature | -20°C~+80 °C |
Life | Typical >1×10 cycle |
Protection | IP65 (only for encoder housing) |
Dây kết nối:
Kích thước:
