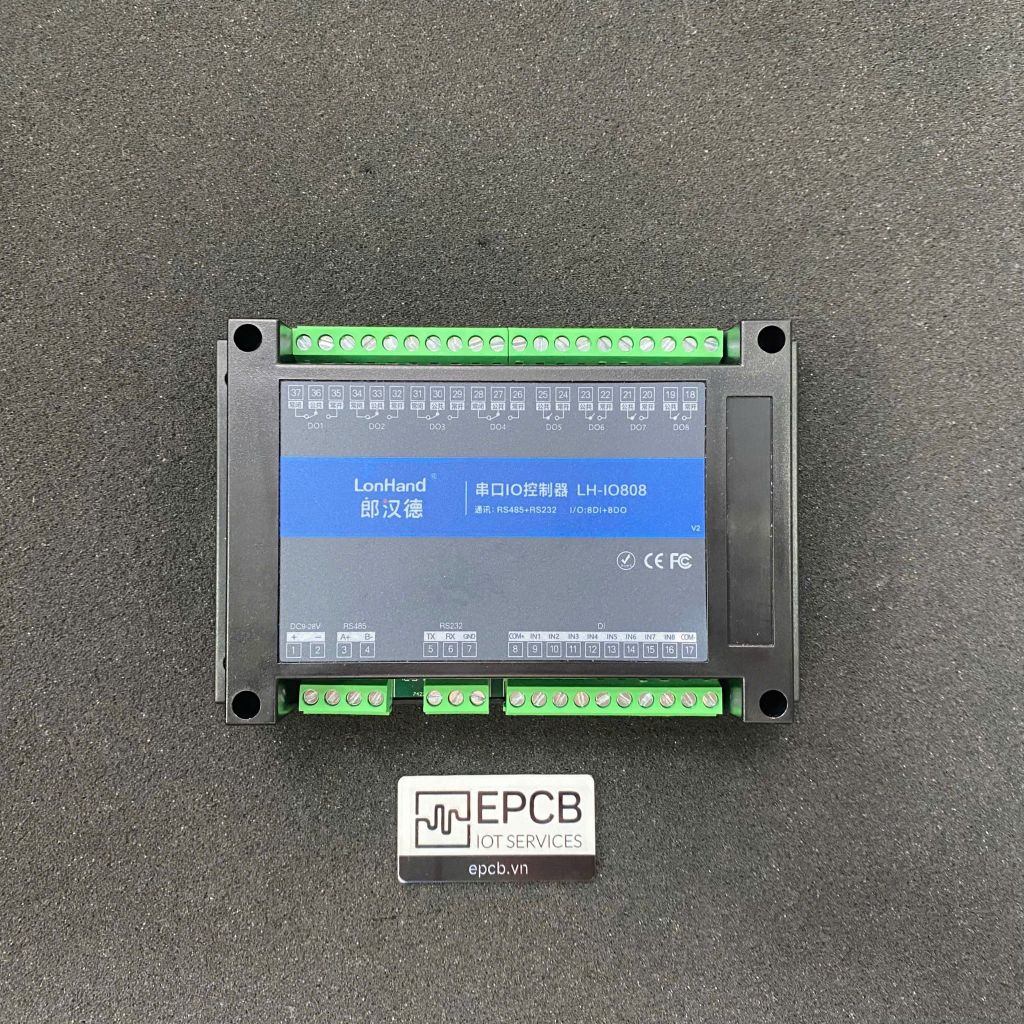

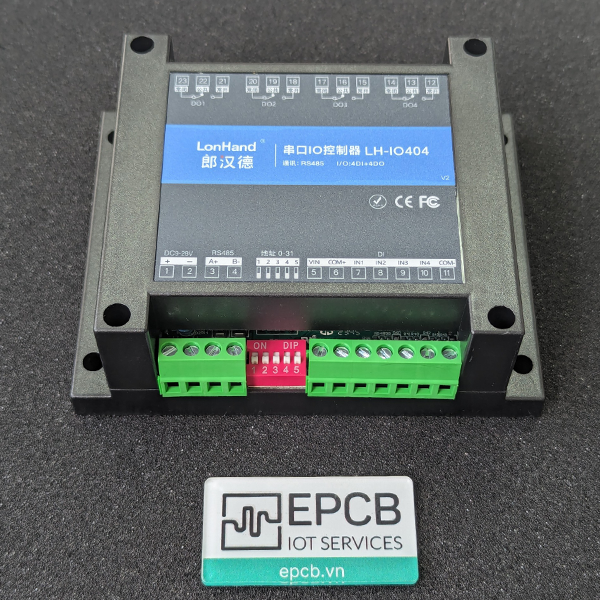

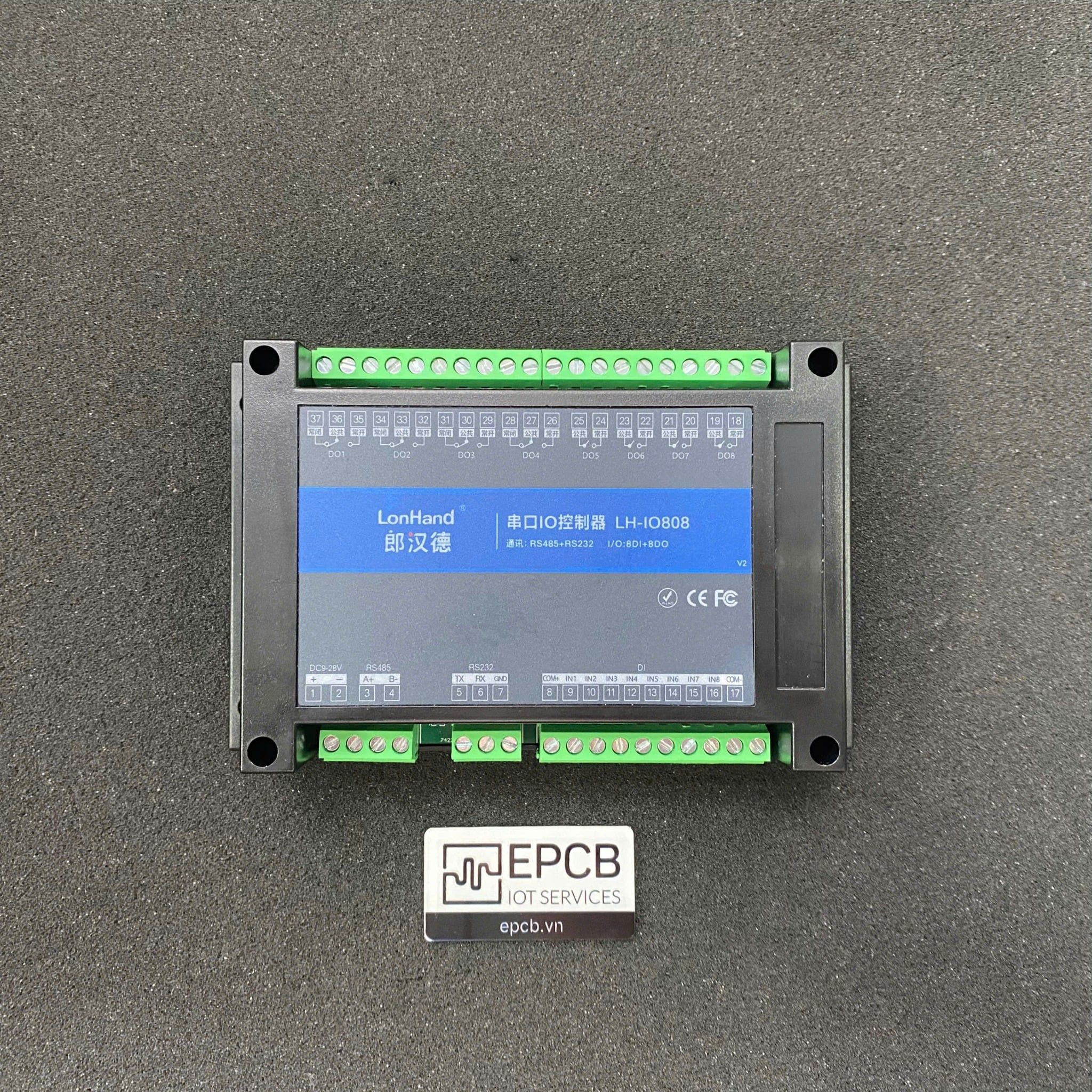

Dòng sản phẩm LH-IO là thiết bị điều khiển và giám sát I/O công nghiệp sử dụng giao thức truyền thông Modbus RTU tiêu chuẩn, hỗ trợ RS485/RS232 hoặc Ethernet, đứng dụng được vào nhiều hệ thống kết nối và điều khiển trong công nghiệp. Thiết bị dhchaojt động với dải nguồn rộng, tích hợp nhiều kênh đầu vào/đầu ra số, cho phép thu thập tín hiệu, điều khiển relay và giám sát trạng thái thiết bị một cách ổn định và chính xác.
Với thiết kế công nghiệp nhỏ gọn, khả năng hoạt động bền bỉ và dễ dàng tích hợp vào các hệ thống hiện có, dòng LH-IO được ứng dụng rộng rãi trong các lĩnh vực như sản xuất công nghiệp, nông nghiệp thông minh, hệ thống tòa nhà, năng lượng, hạ tầng đô thị và các giải pháp IoT giám sát từ xa. Sản phẩm cung cấp đa dạng phiên bản và số lượng kênh I/O, giúp người dùng dễ dàng lựa chọn theo từng nhu cầu triển khai thực tế.
Đặc biệt: Bộ Relay 6, Relay 8 kênh IO sử dụng mạch RS485 Cách ly !!!
Tính năng chính
- Hỗ trợ giao tiếp Modbus RTU tiêu chuẩn, dễ dàng tích hợp với PLC, HMI, SCADA
- Hỗ trợ truyền thông RS485/RS232 hoặc Ethernet

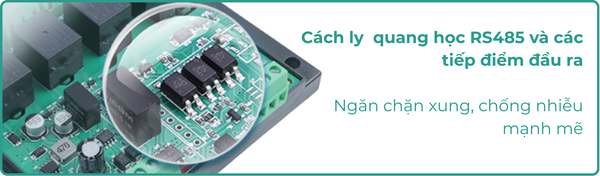

- Cách ly quang và chống nhiễu mạnh, hoạt động ổn định trong môi trường công nghiệp
- Hoạt động bền bỉ trong dải nhiệt độ -40°C ~ 70°C
- Tích hợp watchdog phần cứng, vận hành liên tục 24/7 ổn định
- Hỗ trợ nguồn cấp DC 9~28V, tương thích nhiều hệ thống điện
- Tích hợp bảo vệ chống đấu ngược nguồn, tăng độ an toàn khi lắp đặt
Thông số kỹ thuật
Thông số | LH-IO404 | LH-IO404-232 | LH-IO606 | LH-IO808 |
Nguồn cấp | 9~28VDC (chống ngược cực) | |||
Giao tiếp | RS485 cách ly | RS232 | RS232 + RS485 cách ly | RS232 + RS485 cách ly |
Giao thức | Modbus RTU tiêu chuẩn | |||
Baudrate | 1200 ~ 38400bps | |||
Địa chỉ thiết bị | 0~255 | |||
DI | 4 DI cách ly quang | 6 DI cách ly quang 5~24V | 8 DI cách ly quang 5~24V | |
AI | Không hỗ trợ | |||
DO | 4 Relay cách ly | 6 Relay NO/NC cách ly | 8 Relay cách ly | |
Tải tiếp điểm | 10A/250VAC, 10A/30VDC | 8A/250VAC, 8A/30VDC | ||
Độ bền relay | 100.000 lần | 100.000 lần | 100.000 lần điện / 10 triệu lần cơ khí | 100.000 lần |
Hiển thị trạng thái | 4 LED đỏ | 4 LED đỏ | LED trạng thái ngõ ra | LED trạng thái ngõ ra |
Nhiệt độ hoạt động | -40°C ~ 70°C | |||
Độ ẩm hoạt động | 5~85% RH không ngưng tụ | |||
Kích thước | 115 × 90 × 40 mm | 145 × 90 × 40 mm | ||
Kiểu lắp đặt | Thanh DIN 35mm hoặc bắt vít | |||
Kích thước

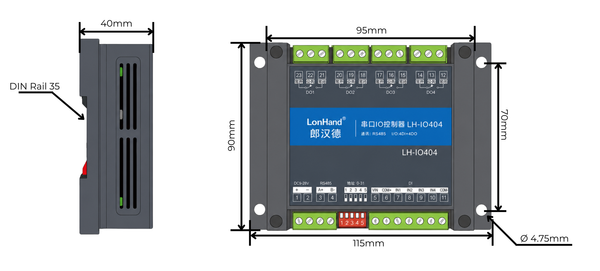

Kích thước LH-IO404

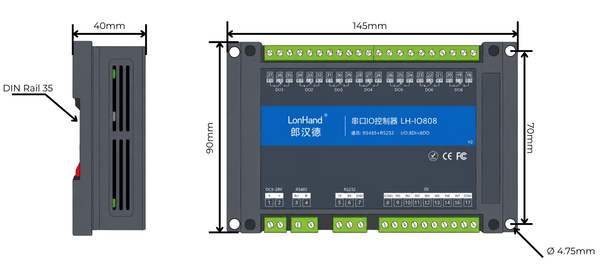

Kích thước LH-IO808
Kết nối
- Loại 6 kênh
Loại 8 kênh:
Bảng thanh ghi
Chức năng | Địa chỉ Modbus | Địa chỉ PLC | Kiểu dữ liệu | Mô tả |
Relay Output 1 | 1 | 1 | Coil | Điều khiển relay ngõ ra 1 |
Relay Output 2 | 2 | 2 | Coil | Điều khiển relay ngõ ra 2 |
Relay Output 3 | 3 | 3 | Coil | Điều khiển relay ngõ ra 3 |
Relay Output 4 | 4 | 4 | Coil | Điều khiển relay ngõ ra 4 |
Relay Output 5 | 5 | 5 | Coil | Điều khiển relay ngõ ra 5 |
Relay Output 6 | 6 | 6 | Coil | Điều khiển relay ngõ ra 6 |
Relay Output 7 | 7 | 7 | Coil | Điều khiển relay ngõ ra 7 |
Relay Output 8 | 8 | 8 | Coil | Điều khiển relay ngõ ra 8 |
Digital Input 1 | 10001 | 10001 | Discrete Input | Trạng thái ngõ vào số 1 |
Digital Input 2 | 10002 | 10002 | Discrete Input | Trạng thái ngõ vào số 2 |
Digital Input 3 | 10003 | 10003 | Discrete Input | Trạng thái ngõ vào số 3 |
Digital Input 4 | 10004 | 10004 | Discrete Input | Trạng thái ngõ vào số 4 |
Digital Input 5 | 10005 | 10005 | Discrete Input | Trạng thái ngõ vào số 5 |
Digital Input 6 | 10006 | 10006 | Discrete Input | Trạng thái ngõ vào số 6 |
Digital Input 7 | 10007 | 10007 | Discrete Input | Trạng thái ngõ vào số 7 |
Digital Input 8 | 10008 | 10008 | Discrete Input | Trạng thái ngõ vào số 8 |
Baudrate Communication | 03E8H | 41001 | Holding Register | Cấu hình baudrate truyền thông |
Reserved Register | 03E9H | 41002 | Holding Register | Thanh ghi dự phòng |
Device Address | 03EAH | 41003 | Holding Register | Cấu hình địa chỉ Slave ID |
Working Mode | 03EBH | 41004 | Holding Register | Cấu hình chế độ hoạt động |
Ứng dụng
Dòng sản phẩm LH-IO được ứng dụng rộng rãi trong nhiều lĩnh vực tự động hóa và giám sát công nghiệp nhờ khả năng điều khiển linh hoạt, hoạt động ổn định và dễ dàng tích hợp với các hệ thống hiện có. Thiết bị phù hợp cho các hệ thống nông nghiệp thông minh như điều khiển tưới tiêu, bơm nước, quạt thông gió và nhà kính; các mô hình chăn nuôi, thủy sản với nhu cầu điều khiển máy cho ăn, quạt và hệ thống cấp nước tự động.
Ngoài ra, LH-IO còn được sử dụng trong hệ thống nhà thông minh, điều khiển chiếu sáng, điều hòa, thiết bị điện dân dụng; hệ thống an ninh và kiểm soát ra vào như barrier, cửa cuốn, cửa tự động và bãi đỗ xe thông minh. Trong công nghiệp và tòa nhà thông minh, thiết bị hỗ trợ điều khiển bơm, van điện, quạt, HVAC và thu thập tín hiệu từ các cảm biến hoặc công tắc trạng thái, đáp ứng tốt các yêu cầu giám sát và điều khiển từ xa.
