ED-ODN-01 là thiết bị trung tâm trong Hệ thống bảo vệ quang tự động cấp độ ODN (Optical Distribution Network).

Name: Thiết bị chuyển mạch bảo vệ quang tự động cấp độ ODN
Brand: Khác
SKU: 1076473115
Availability: OutOfStock

Đây là giải pháp chuyển mạch quang tự động 1x2, hạ tầng truyền dẫn sẽ có 2 tuyến cáp, 1 tuyến cáp chính và 1 tuyến cáp dự phòng. Khi phát hiện sự cố (suy hao / đứt cáp) trên tuyến cáp chính, thiết bị tự động chuyển mạch sang tuyến dự phòng chỉ trong dưới 35ms, đảm bảo dịch vụ không bị gián đoạn.

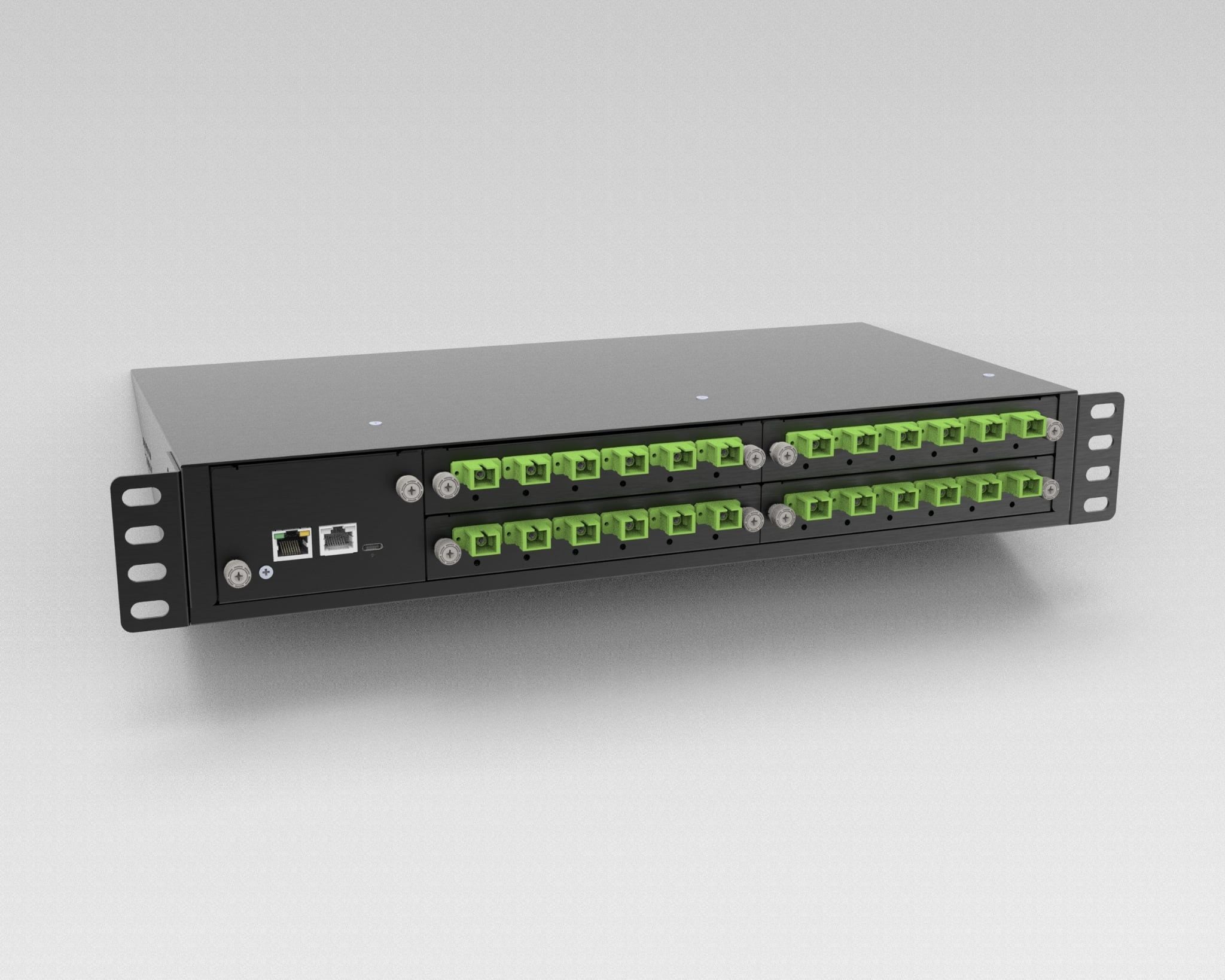

Với kiến trúc dạng Card module hoá tích hợp 8 Port bảo vệ quang (24 đầu nối LC/APC) trong thân máy 1U chuẩn rack 19", cùng Gateway điều khiển trung tâm hỗ trợ SNMP, ED-ODN-01 là giải pháp lý tưởng cho các trạm viễn thông, tuyến trung kế và mạng truy nhập quang thụ động (PON) yêu cầu độ tin cậy cao.

Thiết bị được EPCB thiết kế, và được sản xuất tại Việt Nam !

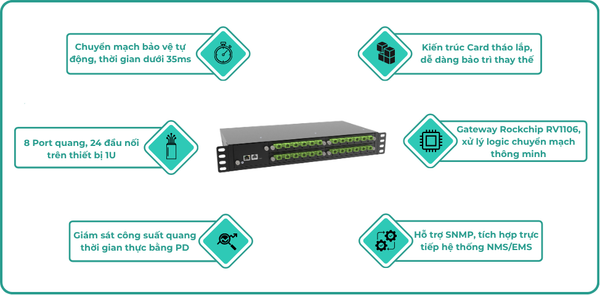

Tính năng nổi bật:

Bảo vệ tự động tuyến cáp quang chính bằng tuyến dự phòng, chuyển mạch dưới 35ms
Kiến trúc dạng Card tháo lắp độc lập: 4 Card quang, mỗi Card 2 Port
8 Port bảo vệ quang, tương đương 24 đầu nối LC/APC trên thiết bị 1U
Giám sát công suất quang thời gian thực bằng cảm biến Photodiode (PD) InGaAs/InP
Gateway điều khiển trung tâm SoC Rockchip RV1106, xử lý logic chuyển mạch toàn hệ thống
Hỗ trợ SNMP (v2c/v3), dễ dàng tích hợp hệ thống quản lý mạng NMS/EMS
Đa dạng cổng quản lý: LAN (RJ45), USB Type-C, RS-485 (Modbus)
Thiết kế công nghiệp, lắp rack chuẩn 19", dải nhiệt độ hoạt động rộng
Suy hao xen thấp, độ tin cậy cao, đạt chuẩn kiểm tra Telcordia GR-1221-CORE

Kiến trúc & Nguyên lý hoạt động:

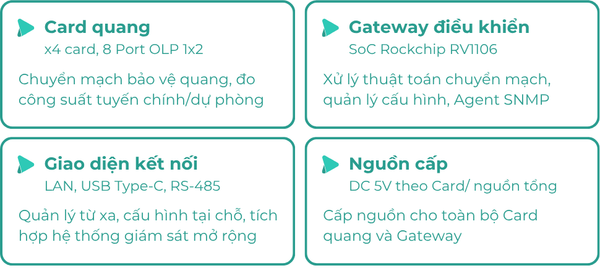

Thết bị được xây dựng từ 4 khối chức năng phối hợp chặt chẽ, đảm bảo khả năng bảo vệ và giám sát tuyến quang liên tục

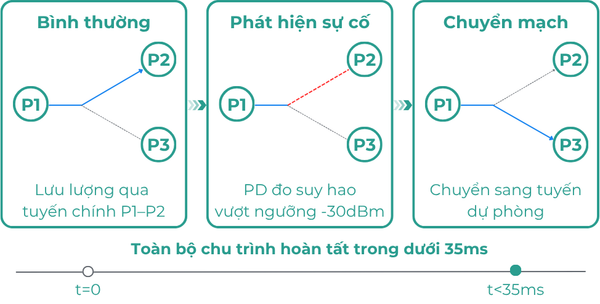

Mỗi Port trong thiết bị hoạt động theo nguyên lý bảo vệ 1×2, gồm 3 đầu nối quang LC/APC như sau:

Ký hiệu cổng	Tên gọi	Chức năng
P1 (COM)	Cổng chung	Kết nối đến thiết bị đầu cuối (OLT/thiết bị truyền dẫn) - ngõ vào/ra chung của Port
P2 (Main Fiber)	Tuyến chính	Kết nối tới tuyến cáp quang chính đang khai thác
P3 (Spare Fiber)	Tuyến dự phòng	Kết nối tới tuyến cáp quang dự phòng, tự động kích hoạt khi tuyến chính sự cố

Thông số kỹ thuật:

Thông số	Đơn vị	Giá trị
Quang học
Suy hao xen P2-P1 (tuyến chính)	dB	≤ 0.5 (điển hình 0.45 @1310nm / 0.47 @1550nm)
Suy hao xen P3-P1 (tuyến dự phòng)	dB	≤ 0.8 (điển hình 0.67 @1310nm / 0.72 @1550nm)
Bước sóng hiệu chuẩn (Calibration)	nm	1310
Ngưỡng chuyển mạch công suất quang	dBm	-30 (có thể cấu hình)
Suy hao phụ thuộc phân cực (PDL)	dB	≤ 0.05
Xuyên âm quang (Cross Talk)	dB	≥ 55
Suy hao phản xạ (Return Loss)	dB	≥ 45
Thời gian chuyển mạch	ms	< 35
Loại sợi quang	-	SM (9/125 µm)
Loại đầu nối	-	LC/APC
Trạng thái khi mất nguồn	-	Giữ nguyên tuyến đang hoạt động (Hold in Working Path)
Module PD
Dải bước sóng hoạt động	nm	1250 ~ 1650
Độ đáp ứng (Responsivity)	mA/mW	≥ 0.85
Dòng tối (Dark Current)	nA	≤ 1.0 (@25°C, 5V)
Dòng thuận (Forward Current)	mA	≤ 10
Điện áp ngược (Reverse Voltage)	V	≤ 5
Điện dung (Capacitance)	pF	≤ 6 (Vr=5V, f=1MHz)
Suy hao phản xạ (Return Loss)	dB	≥ 45
Suy hao phụ thuộc phân cực (PDL)	dB	≤ 0.15
Tán sắc mode phân cực (PMD)	ps	≤ 0.1
Nhiệt độ hoạt động	°C	-5 ~ +70
Nhiệt độ bảo quản	°C	-40 ~ +85
Thông số cơ khí, môi trường và nguồn cấp
Số Port / Số đầu nối quang	-	8 Port / 24 đầu nối LC/APC
Số Card quang	-	4 Card (2 Port/Card)
Kích thước Card đơn (tham chiếu)	-	104 × 120 × 28 mm
Dạng lắp đặt	-	Rack 19", 1U
Giao diện quản lý	-	LAN (RJ45), USB Type-C, RS-485
Nguồn cấp mỗi Card (tham chiếu)	-	DC 5V / 200mA
Nhiệt độ hoạt động	-	-10°C ~ +60°C
Nhiệt độ bảo quản	-	-20°C ~ +75°C
Độ ẩm hoạt động	-	60% ± 10% RH (điều kiện thử nghiệm điển hình)
Tiêu chuẩn độ tin cậy	-	Telcordia GR-1221-CORE

Ứng dụng:

ED-ODN-01 phù hợp cho các trạm viễn thông cần độ tin cậy cao cho tuyến truyền dẫn chính:

Bảo vệ tuyến trung kế giữa các trạm (POP-POP, POP-Node truy nhập).
Bảo vệ kết nối OLT-Splitter trong mạng truy nhập quang thụ động (PON).
Thiết bị lắp đặt trong tủ rack chuẩn 19", đồng thời cho phép giám sát tập trung công suất quang và trạng thái chuyển mạch qua hệ thống SNMP/NMS, Thiết bị có khả năng tuỳ biến số lượng Card/Port theo yêu cầu đặt thù của dự án.
